自由沉降实验装置

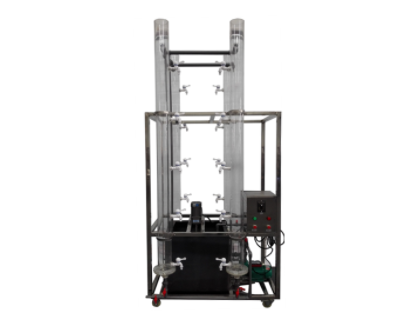

KCWL-26型自由沉降实验装置

一、设备特性：

1.设备布置合理，美观，结构明确，整体感强。

2.本装置可开始试验：a粒子自由沉降、b絮凝沉降。

3.该装置可以逐层采样，通过检查不同水平的水样，可以更直观地理解沉淀时间与沉淀效果的相互关系。

二、实验目的：

1.加深对絮凝沉淀的特性、基本概念和沉淀规律的理解。

2.掌握絮凝实验方法，绘制絮凝沉降静态沉降曲线。

三、主要组成：

沉降柱、泵、泵循环装置、原水组、排水管、阀门、电路控制系统、不锈钢框架。

四、技术参数：

1.环境温度：5 ~ 40，电源220V单相，电源370W。

2.沉降柱：尺寸1002000mm，壁厚5mm，高品质全透明有机玻璃材料，每个沉淀柱5个样品口，高品质电动阀门，包括刻度标尺，数量4个。

3.泵：额定流量1m3/h，升降机15米，功率370W。

4.原水箱：尺寸550450500毫米，优质PVC板。

5.框架是304不锈钢，结构小，外形美观，操作方便。

6.外形：100010002500毫米，框架移动设计，脚轮和束缚脚。
