V型滤池

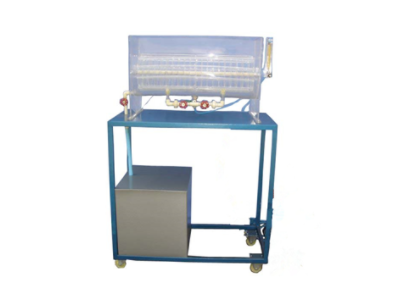

KCWL-50型V型滤池

一、设备特性：

1.设备布置合理，美观，结构明确，整体感强。

2.v型过滤器由透明的有机玻璃制成，可以观察污水在各通道的工作情况。

二、实验目的：

1.了解v型滤波器的结构和原理。

2.通过观察过滤过程、反冲洗过程、V型过滤器的工作原理和工作方法。

三、主要组成：

气体流量计、液体流量计、水自动反冲洗装置、三角形排水槽、反冲洗水槽、PVC清水池、不锈钢进水泵、压力计、过滤器、过滤器(石英砂)、不锈钢支架、电气控制箱。

四、技术参数：

1.环境温度：5 ~ 40、配电220V、500W。

2.草体是有机玻璃单格V型过滤器。尺寸560440480毫米，是优质有机玻璃材质。

气体冲洗强度：15 ~ 20l/s m2；冲洗时间3min；水洗强度：8 ~ 10l/s m2；冲洗时间4~5min。

4.流量测量和调整：转子流量计，气体流量：LZB-15 (0.4 ~ 4M3/H)，液体流量：LZS-15 (60 ~ 600L/H)。

5.泵：额定流量1m3/h，功率370W，升降机15米。

压力计：范围0 ~ 0.6mpa。

7.水箱：尺寸600490490毫米，优质PVC材质。

8.框架是304不锈钢材料，结构小，外形美观，操作方便。

9.外形：8009001600毫米，框架移动设计，脚轮和监禁脚。
