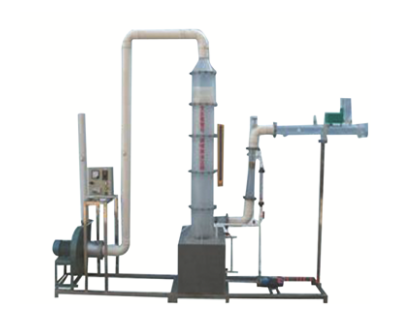

文丘里除尘器性能测定实验装置

KCWL-74型文丘里除尘器性能测定实验装置

一、设备特性：

1.设备布置合理，美观，结构明确，整体感强。

2.文丘里洗涤器由透明有机玻璃制成，可以有效地观察实验过程中流体的现象。

二、实验目的：

1.了解文丘里除尘器的结构形式和除尘机理。

2.掌握文丘里除尘器主要性能指标的测量方法。

掌握文丘里除尘器除尘效率的测量方法。

4.掌握文丘里吸尘器的压力损失和阻力系数的测量方法。

三、主要组成：

抽风装置、有机玻璃主体、文丘里除尘装置、泵、流量计、储物箱、进出口管道、斜管微压力计、飞虎亭、U型压力差压管、支架、排气管、粉尘产生装置。

四、技术参数：

1、环境温度：5 ~ 40，配电：380V，三相四线制功率1100W。

2.风管尺寸：直径为110管道，由转换装置、文丘里管主体和脱水机三部分组成。

3、文丘里除尘塔：尺寸2001500mm，材料优质有机玻璃。

4、排气风扇、高压离心风扇：功率1.1千瓦，转速2900R/分钟。

5、水泵：额定流量10L/分钟，功率90W，升降机8米。

6、水箱：尺寸400400300毫米，高品质PVC材料。

7、燃气管道流量15米/s。

8、液气比0.3-1.5(L/m3)，有效除尘率95%。

9、控制屏幕和框架均为304不锈钢，结构小，外形美观，程序简单，操作方便。

10、外形：18005002200毫米，框架为可移动设计、脚轮和监禁脚。
