静电除尘实验装置

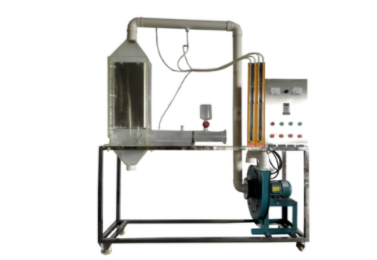

KCWL-77型静电除尘实验装置

一、设备特性：

1.设备布置合理，美观，结构明确，整体感强。

2.静电除尘箱由透明有机玻璃制成，可以观察静电除尘器的内部结构和实验中静电除尘的具体现象。

二、实验目的：

1.了解电除尘器的电极组成和电源，观察新冠放电的外观。

2、平板静电除尘器除尘效率的测定。

3、管道速度和气体流量的测量。

4、板式静电除尘器的压力损失和阻力系数的测量。

5.静电除尘器的风压、风速、电压、电流板间距等因素决定了对除尘效率的影响。

三、主要组成：

静电除尘器、高压静电发生器(包括变压器、整流器、高压发生装置、控制装置)、排气扇、变频器、机械振动装置、尘盒、集尘装置、废气收集装置、不锈钢框架、控制屏幕。

四、技术参数：

1、环境温度：5 ~ 40，配电：380V，三相四线制功率1.1千瓦。

2.粉尘添加瓶、粉尘接受瓶等都是用304不锈钢制成的。

3、废气收集装置包括收集盖、收集管和收集箱。

4、高压静电发生器：工作电压0-20KV，工作电流0-20mA。

5、机械振动装置：电机功率25W，转速0-50r/min。

6、粉尘粒度处理，0.1 ~ 100 m，除尘效率约90%。

7、集锦板：大小450240毫米，集锦板总面积：0.32平方米。

8、静电除尘器由有机玻璃制成，易于观察。

9、风扇：风量1000m3/h，风压1500Pa，功率1.1千瓦，转速2800r/min。

10、控制屏幕和框架均为304不锈钢，结构小，外形美观，程序简单，操作方便。

11、设备外形：15006002000毫米，框架为可移动设计、脚轮和监禁脚。
