设备特性
1.设备由反应系统和控制系统组成。不锈钢管反应器密封性好。炉子采用三级加热温控方式，温度控制灵活。恒温地区比较宽，用高精度智能仪表测量和调节温度。整个机械工艺设计合理，设备紧凑，操作方便，性能稳定，重现性好。
2、以乙苯为原料的装置，氧化铁系催化剂(Fe2O3-CuO-K2O-Cr2O-CeO2)催化脱氢反应；催化剂充电方便，操作简单。
3.装置可以锻炼学生稳定反应体系的操作能力和对催化剂的活性评价、灭活后通过水蒸气激活、消除焦散等实践能力。
设备功能
1.了解用乙苯原料、氧化铁催化剂在固定床反应器中制备苯乙烯的过程。
2、学习如何稳定工艺运行条件。
3、掌握本实验的流程和工艺操作。
主要配置
微型膜片计量泵、气体转子流量计、混合器、汽化器、反应器、气液分离器、冷凝器、温度计、压力计、湿式气体流量计、阀门、实验管、不锈钢框架和控制屏幕。
公共设施
水：装置需要冷却水，并有连接水管的接口。
电力：电压AC220V，电力4 . 0千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。
实验材料：乙苯、蒸馏水。
技术参数
1、气化温度400，脱氢反应温度540 ~ 640，水：乙苯=1.5: 1(体积比)30毫升氧化铁催化剂。
2、小型管式固定床反应器：20550mm，304不锈钢材料；热电偶套管，3mm，插值1mm热电偶；催化剂填充量：5-30毫升；最大使用压力，0.2MPa。
3、反应堆加热炉：260550毫米，开启，加热功率(三段加热)各1千瓦，加热形式：碳化硅管金属内衬，最大使用温度，800；
4、微型隔膜计量泵3360流量：0.2-10ml/min；行程频率：120n/min，数量2台。
5、预热器：不锈钢，内径10毫米，长度250毫米，内部有防混合和防沟装置。使用温度：室温-400，使用压力：常压。
6、供应罐：卷500毫升，材料：不锈钢，数量1个；液体混合器：50毫升，材料：304不锈钢，数量1个。
7、冷却器：57300毫米(内部线圈)；使用压力：常压，数量2个。
8、气液分离器：57150毫米不锈钢304生产；使用压力：常压。
9、流量计：防腐转子流量计40-400ml/min，数量2台。
10、湿式流量计：2L，数量1；精密指针压力计0-0.4MPa，数量2台。
11、温控仪表：莆田人工智能仪表，精度FS0.2%，数量3台。
12、操作和温度、压力、流量显示、调节、控制都在控制面板面板上进行。
13、框架304不锈钢材料，结构紧凑，外形美观，程序简单。
14、外形：15006001700毫米(长宽高)，外形设计可移动，有3英寸双刹车。
测量构成
变量
检查
显示
运行
气体流量
转子流量计
转子流量计
手动阀门控制
乙苯添加量
计量泵
数字流量显示
调整行程频率
水添加量
计量泵
数字流量显示
调整行程频率
预热温度
k型热电偶
数字温度控制器
固态电压调节模块
加热炉温度
k型热电偶
数字温度控制器
固态电压调节模块
反应温度
k型热电偶
数字温度计
没有
反应压力
指针压力计
压力表内部显示
没有

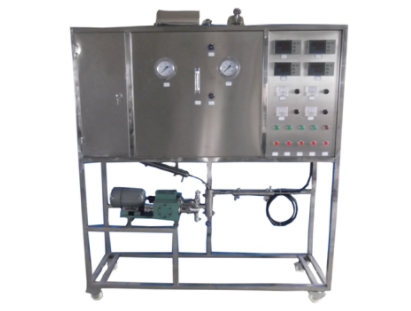

KCHN-16A数字乙苯脱氢实验装置
测量构成
变量
检查
显示
运行
气体流量
转子流量计
转子流量计
手动阀门控制
乙苯添加量
计量泵
数字流量显示，精度：0.5%FS
调整行程频率
水添加量
计量泵
数字流量显示，精度：0.5%FS
调整行程频率
预热温度
k型热电偶
数字温度控制器，精度：0.5%FS
固态电压调节模块
加热炉温度
k型热电偶
数字温度控制器，精度：0.5%FS
固态电压调节模块
反应温度
k型热电偶
数字温度计，精度：0.5%FS
没有
反应压力
压力传感器
数字压力表，准确度：0.5%FS
没有
联机分析系统
用户可以选择在线六通阀气体采样系统和可选的气相色谱仪
软件配置
模拟模块：最高16位分辨率，集成RS485通信模式：功能：收集温度、流量、压力等模拟信号，一套数据采集软件，一套在线产业配置软件。
