多功能反应实验装置

作者:admin 浏览量:265 来源:本站 时间:2023-03-11 21:57:20

信息摘要:

KCHN-17型多功能反应实验装置设备特性1.该装置由固定层反应器、流化床反应器和釜反应器组成,可在三套系统之间切换。适用于反应工程和催化反应工程及催化工程和化学工艺、生物化学工程、环境保护专业。2、间歇、连续操作,可以完成气固、固液、液液、气液固反应、操作方式的多样性。3、各温度控制处实际温度和设定温度误差2

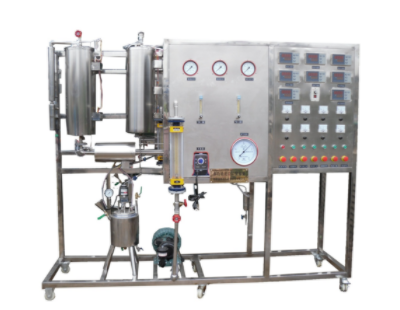

KCHN-17型多功能反应实验装置

设备特性

1.该装置由固定层反应器、流化床反应器和釜反应器组成,可在三套系统之间切换。适用于反应工程和催化反应工程及催化工程和化学工艺、生物化学工程、环境保护专业。

2、间歇、连续操作,可以完成气固、固液、液液、气液固反应、操作方式的多样性。

3、各温度控制处实际温度和设定温度误差2;显示精度:0.1 。温度调节平稳。恒温地区比较宽,用高精度智能仪表测量和调节温度。整个机械工艺设计合理,设备紧凑,操作方便,性能稳定,重现性好。

设备功能

1、了解多功能催化反应实验装置的组成和工艺。

2、进行气体固相催化反应、催化剂评价及工艺条件选择、宏观动力学实验。

3.进行加氢、脱氢、氧化、碳化、芳构化、氨化等有机催化反应研究。

4、了解液相腐蚀反应器的基本结构和工作原理。

主要配置

固定层反应器、流化床反应器、腐蚀反应器、计量泵、空气泵、预热器、冷凝器、气液分离器、转子流量计、湿式气体流量计、温度计、压力表、电流表、调速电机、不锈钢框架和控制屏幕。

公共设施

水:装置需要冷却水,并有连接水管的接口。

电:电压AC380V,功率8.0千瓦,标准三相四线制。每个实验室必须配置1-2个接地点(安全和信号地)。

技术参数

1、不锈钢管式反应器:20 MMX x 550mm,

2、加热炉功率1.5千瓦。

3、预热器12x220mm,工作温度550,压力0.2MPa。

4、304不锈钢流化床反应器,白色深段直径: 20-40mm,高度300-400mm,延伸段直径:57mm,长度80-220mm。

5、不锈钢搅拌槽反应器,水壶体积0.5L,搅拌速度0-500R/分钟,压力0.15MPa,温度200。

6、智能温度调节器、固态调节器、固态继电器控制、温度控制准确度2。

7、冷凝器:40400mm;气液分离器:50150毫米。

8、预热器:10250mm;加热功率为0.5千瓦。

9、微型隔膜计量泵;功率30W最大流量3l/h:行政频率120n/min;吸收2米。

10、工作流程=(计量泵最大流量/行程频率)当前工作频率。

11、湿式气体流量计:额定流量:0.5m3/h,体积:5L/r,准确度:1%。

12、玻璃转子流量计:型号:LZB-10,测量范围:0.25-2.5m3/h,介质:空气。

13、操作和压力、流量显示、调整、控制都在控制屏幕面板上进行。

14、控制屏面板和框架是304不锈钢材料,结构紧凑,外观美观,程序简单,操作方便。

15、外形:20006001900毫米(长宽高),外形设计可移动,有3英寸双刹车。

测量构成

变量

检查

显示

运行

气体流量

转子流量计

转子流量计

手动阀门控制

液体添加量

计量泵

数字流量显示

调整行程频率

固定层预热温度

k型热电偶

数字温度控制器

固态电压调节模块

固定层加热炉温度

k型热电偶

数字温度控制器

固态电压调节模块

固定层反应温度

k型热电偶

数字温度计

没有

流化床预热温度

k型热电偶

数字温度控制器

固态电压调节模块

流化床加热炉温度

k型热电偶

数字温度控制器

固态电压调节模块

流化床反应温度

k型热电偶

数字温度计

没有

釜反应器温度

k型热电偶

数字温度控制器

固态电压调节模块

反应压力

指针压力计

压力表内部显示

没有

KCHN-17A数字多功能反应实验装置

测量构成

变量

检查

显示

运行

气体流量

转子流量计

转子流量计

手动阀门控制

液体添加量

计量泵

数字流量显示,精度:0.5%FS

调整行程频率

固定层预热温度

k型热电偶

数字温度控制器,精度:0.5%FS

固态电压调节模块

固定层加热炉温度

k型热电偶

数字温度控制器,精度:0.5%FS

固态电压调节模块

固定层反应温度

k型热电偶

数字温度计,精度:0.5%FS

没有

流化床预热温度

k型热电偶

数字温度控制器,精度:0.5%FS

固态电压调节模块

流化床加热炉温度

k型热电偶

数字温度控制器,精度:0.5%FS

固态电压调节模块

流化床反应温度

k型热电偶

数字温度计,精度:0.5%FS

没有

釜反应器温度

k型热电偶

数字温度控制器,精度:0.5%FS

固态电压调节模块

反应压力

压力传感器

数字压力表,准确度:0.5%FS

没有

联机分析系统

用户可以选择在线六通阀气体采样系统和可选的气相色谱仪

软件配置

模拟模块:最高16位分辨率,集成RS485通信模式:功能:收集温度、流量、压力等模拟信号,一套数据采集软件,一套在线产业配置软件。
