设备功能
1、了解流化床反应器的工作原理和结构。
2、加氢、脱氢、氧化、碳化、芳构化、氨等有机催化反应。
主要配置
流化床反应器、炉子、预热器、计量泵、风扇、气体转子流量计、湿式气体流量计、恒温器、压力表、不锈钢框架和控制屏幕。
公共设施
水：装置需要冷却水，并有连接水管的接口。
电力：电压AC220V，电力4 . 0千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。
技术参数
1、流化床反应器：稀释、浓缩段直径：20毫米，高度350毫米，扩展段直径：57毫米，长度200毫米；热电偶套管，3毫米，插入1毫米热电偶，不锈钢材料。催化剂装载能力：10-50毫升l。
2、反应堆加热炉：260500毫米，开放式三段加热，总功率：3KW，加热形式：碳化硅管金属内衬，最大使用温度：600。
3、预热器：304不锈钢，内径10毫米，长度250毫米，内部有防混合和防沟装置。使用温度：室温-400，使用压力：常压。
4、气体转子流量计范围：0.05-0.5l/分钟。
5、风机：采用空气涡流泵；功率：370瓦；最大风压：11.76KPa；最大气流：48m3/h。
6、微型隔膜计量泵；功率：30W:最大流量：3l/h:行程频率：120n/min。
7、湿式气体流量计：额定流量：0.5m3/h，体积：5L/r，准确度：1%。
8、冷凝器：40400mm；气液分离器：50150毫米。
9、每次操作和压力、流量显示、调整、控制都在控制屏幕面板上进行。
10、框架304不锈钢材料，结构紧凑，外形美观，程序简单，操作方便。
11、外形：16006001800毫米(长宽高)，外形设计可移动，有3英寸双刹车。
测量构成
变量
检查
显示
运行
气体流量
转子流量计
转子流量计
手动阀门控制
液体添加量
计量泵
数字流量显示
调整行程频率
预热温度
k型热电偶
数字温度控制器
固态电压调节模块
加热炉温度
k型热电偶
数字温度控制器
固态电压调节模块
流化床反应温度
k型热电偶
数字温度计
没有
反应压力
指针压力计
压力表内部显示
没有

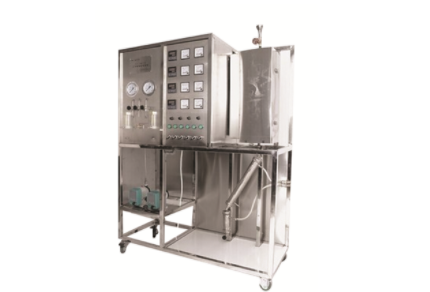

KCHN-19A数字气体固相流化床催化反应实验装置
测量构成
变量
检查
显示
运行
气体流量
转子流量计
转子流量计
手动阀门控制
液体添加量
计量泵
数字流量显示，精度：0.5%FS
调整行程频率
预热温度
k型热电偶
数字温度控制器，精度：0.5%FS
固态电压调节模块
加热炉温度
k型热电偶
数字温度控制器，精度：0.5%FS
固态电压调节模块
流化床反应温度
k型热电偶
数字温度计，精度：0.5%FS
没有
反应压力
压力传感器
数字压力表，准确度：0.5%FS
没有
联机分析系统
用户可以选择在线六通阀气体采样系统和可选的气相色谱仪
软件配置
模拟模块：最高16位分辨率，集成RS485通信模式：功能：收集温度、流量、压力等模拟信号，一套数据采集软件，一套在线产业配置软件。
