设备功能
1.了解内外扩散过程及其对反应的影响。
2.掌握催化剂内扩散有效因子的概念及其测定方法。
了解固有反应动力学的实验确定方法。
了解固定床反应器中床层的温度分布。
主要配置
微型液体计量泵、气体流量计、混合器、预热器、反应器、气液分离器、冷凝器、温度计、压力计、湿式气体流量计、阀门、实验管、不锈钢框架和控制屏幕。
公共设施
水：装置需要冷却水，并有连接水管的接口。
电力：电压AC220V，电力4 . 0千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。
实验材料：苯
技术参数
1.反应器炉：230230500mm，热式、热动力(三段加热)各1千瓦，加热形式：碳化硅炉金属内衬，最高使用温度，600。
微型膜片计量泵；流量：0.2-5ml/分钟：行程频率：120n/min，数量1台。
3.预热器：304不锈钢，内径10毫米，长度250毫米，有防止内部混合和防沟装置。使用温度：室温-400，使用压力，常压。
4.龙虾水箱3360体积500毫升，材质：304不锈钢，数量1个搅拌机：50毫升，304不锈钢，数量1个。
冷却器： 51 400mm(内部线圈)；使用压力，常压，数量1个。
6.气液分离器：57200毫米，304不锈钢；使用压力，常压。
流量计：防腐蚀转子流量计60-600ml/min。
湿式流量计：2L，数量1；不锈钢指针压力表0-0.4MPa，数量2台。
9.温度调节仪表：人工智能仪表，准确度FS0.2%。
10.操作和温度、压力、流量显示、调节、控制都在控制屏幕面板上进行。
11.框架是不锈钢材料，结构小，外形漂亮，程序简单。
13.外形：15005501700毫米(长宽高)、带3英寸双制动轮的可移动设计。
测量构成
变量
检查
显示
运行
氢气流量
转子流量计
显示当前位置
手动调整
苯添加量
计量泵
数字流量显示
频率调节
预热器加热温度
k型热电偶
数字温度控制器
固态电压调节模块
反应器加热温度
k型热电偶
数字温度控制器
固态电压调节模块
反应温度
k型热电偶
数字温度计
没有
反应压力
指针压力计
压力表内部显示
没有

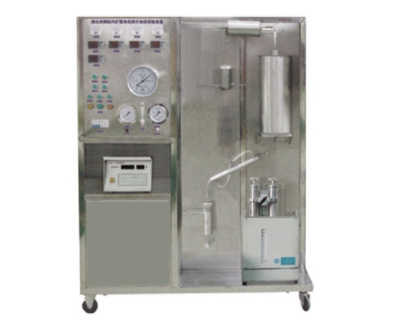

KCHN-26A数字催化剂内扩散有效因子测量装置
测量构成
变量
检查
显示
运行
氢气流量
质量流量计
数字流量显示，精度：0.5%FS
手动调整
苯添加量
计量泵
数字流量显示，精度：0.5%FS
频率调节
预热器加热温度
k型热电偶
数字温度控制器，精度：0.5%FS
固态电压调节模块
反应器加热温度
k型热电偶
数字温度控制器，精度：0.5%FS
固态电压调节模块
反应温度
k型热电偶
数字温度计，精度：0.5%FS
没有
反应压力
压力传感器
数字压力表，准确度：0.5%FS
没有
联机分析系统
用户可以选择在线六通阀气体采样系统和可选的气相色谱仪
软件配置
模拟模块：最高16位分辨率，集成RS485通信模式：功能：收集温度、流量、压力等模拟信号，一套数据采集软件，一套在线产业配置软件。
