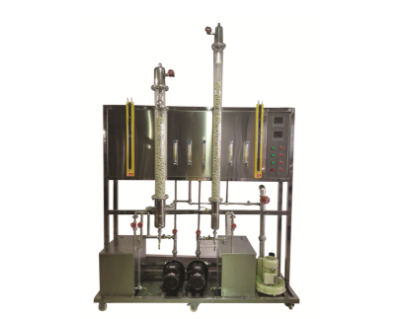

装置特性
1、全部装置美观大方空气,构造设计合理,层次感强,可以集中体现智能化实验装置这个概念。
2、机器设备总体为自行式框架剪力墙,并安装有束缚脚,有利于全面的拆装维修和运送。
3、全套机器设备去掉材料外全部采用工业级304不锈钢板生产制造,全部武器装备均开展细致打磨抛光,展现了全部装置工艺完美性。
4、全塔气液接触状况可视性。
5、本实验装置选用二氧化碳——水管理体系。CO2汽体无气味、无毒性、便宜,因此气体吸收实验常挑选CO2做为溶液成分。
6、塔中间有液态再分布器,塔底部有槽体式填料支撑装置。填料塔底部有液封装置,以防止气体泄露。
7、装置设计方案可360度观查,完成多方位教学和实验。
装置作用
1、掌握填料脱硫塔的流程步骤和设备构造并训练实际操作。
2、掌握填料塔的流体动力学特性。
3、学习培训填料脱硫塔传热能力及传热质量的测定法。
4、把握以ΔX为驱动力的总体容积吸收率的测定法。
结构参数
高效液相容积传质系数 :0.006—0.02( m/s)。
气体流量:0.25~2.5m3/h。
二氧化碳流量:0.01~0.16m3/h。
填料塔压力降:0.6—1.5KPa;常温下、自然压实际操作。
公共设施
水:装置内置304不锈钢保温水箱,联接饮用水。实验时经离心水泵进到脱硫塔,重复利用。
电:工作电压AC220V,输出功率1.5KW,规范单相电三线制。每一个实验室需配备1~2个接地点(快速地及信号地)。
气:气体来源于离心风机(内置气动阀门),CO2来源于气体钢瓶。
实验原材料:水-- CO2。
外配机器设备、药物:二氧化碳钢瓶及调压阀;Ba(OH)2标准液、HCL标准液、化学分析仪。(客户自制)
关键设备
夹层玻璃填料脱硫塔:,内窗φ10×10mm拉西环不锈钢板填料;填料塔公称直径 D=70mm。
夹层玻璃填料解析塔:,内窗φ10×10mm拉西环不锈钢板填料;填料塔公称直径 D=90mm。
脱硫塔填料层有效高度Z=1200mm。
LZB-4 CO2电机转子流量计: 流量范畴 0.01~0.16m3/h。
LZB-10 气体电机转子流量计:流量范畴0.25~2.5m3/h。
LZB-10水电机转子流量计:流量范畴10~100L/h。
宇电AI702M多通道环境温度数据显示仪表。
压差表:U型压差表,观查左右塔压降转变。
风机:漩涡气泵,输出功率 550W,较大流量70m3/h。
不锈钢离心泵:输出功率370W,较大流量5m3/h。
家用电器:交流接触器、开关、漏电保护器气体开关。
304不锈钢钢管路、管材及闸阀。
304不锈钢板仪表柜:测控技术、电气设备在实验架子上。
304不锈钢材料架构1600*550*2200mm(长×宽×高),带万向轮及束缚脚。
