振动筛板萃取实验装置

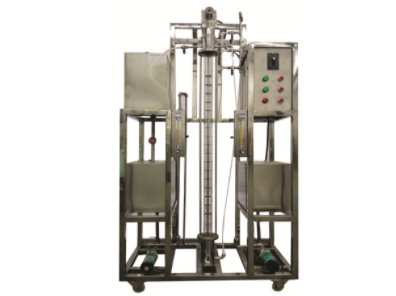

KCHYM-24型振动筛板萃取实验装置

装置特性

1、全部装置美观大方空气，构造设计合理，层次感强，可以集中体现智能化实验装置这个概念。

2、机器设备总体为自行式框架剪力墙，并安装有束缚脚，有利于全面的拆装维修和运送。

3、全套机器设备去掉材料外全部采用工业级304不锈钢板生产制造，全部武器装备均开展细致打磨抛光，展现了全部装置工艺完美性。

4、塔节采用优质无机物玻璃制作，视觉冲击好，便捷学生们观查。

5、塔内构件及管路都由304不锈钢材质制做。

6、装置设计方案可360度观查，完成多方位教学和实验。

装置作用

1、掌握震动筛板提纯实验装置的结构与应用。

2、测量提纯高效率。

3、把握振频与提纯质量的内在联系。

结构参数

常温下、自然压实际操作。

萃取塔旋转工作频率：20—250r/min。

传质单元数 NOE：0.4—3.0。

传质模块高度HOE：0.3—2.0m。

容积总传质指数,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。

出水量：1.6～16 L/h。

汽油总流量：1.6～16 L/h。

公共设施

水：装置内置不锈钢保温水箱，联接饮用水连接。

电：工作电压AC220V，输出功率1KW，规范单相电三线制。每一个实验室需配备1~2个接地点（快速地及信号地）。

实验原材料：水—汽油—苯甲醛。

外配机器设备、药物：汽油—苯甲醛、Na(OH)2标准液、化学分析仪。

关键设备

304不锈钢保温水箱：250*250*250mm三个。

萃取塔均为玻璃制作。直径为φ45mm，高度为1200mm。共20块篦板构成，周边用螺栓确定。能够很好地注意到实验的全流程。

定位仪：倒U状 ，孔径φ10mm，304不锈钢材质。

可电磁调速电机：工作电压AC220V，输出功率60W，电机的震动转速比由电阻器手动控制（带速度限制装置）。

LZB-4水流量计：流量范围1.6～16L/h。

宇电AI501数据转速显示仪表。

宇电AI702M多通道环境温度显示仪表。

速度传感器：霍尔元件开关。

Pt100铂热电阻温度感应器 ：0—100℃。

MP型磁力泵（两部）：输出功率30Ｗ，水泵扬程8m。

正泰电器：交流接触器、开关、漏电保护器气体开关。

304不锈钢钢管路、管材及闸阀。

304不锈钢板仪表柜：测控技术、电气设备在实验架子上。

304不锈钢材质架构1200*500*2000m（长×宽×高），带万向轮及束缚脚。
