模拟电路实验箱

仿真模拟电路实验箱

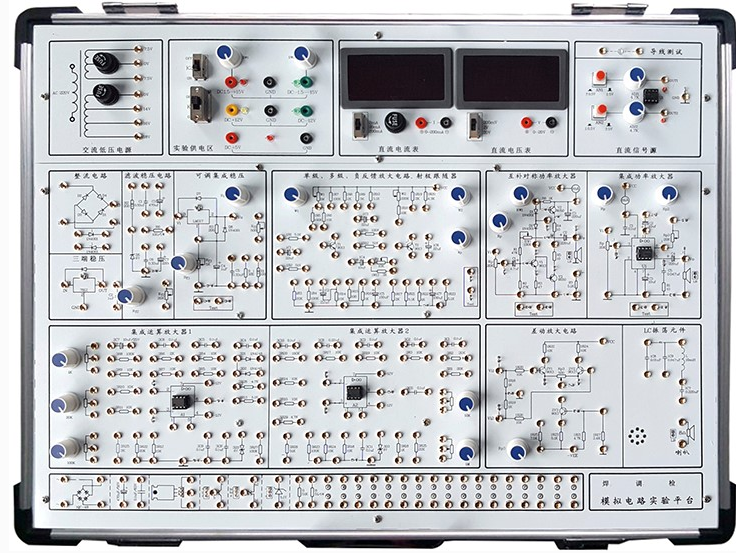

仿真模拟电路实验箱由铝包木铝合金壳体、性能卓越线性稳压电源、和实验电路板构成。在其中实验电路选用固定不动程序模块方法，电路原理和电子器件标记清楚，实验用电子器件能够冲焊在电路板的背面，可以信赖，不容易毁坏，还可以装到电路板的正面，元器件形象化由此可见，理性认识强，正脸也有实验电路电路原理图，使学生在实验过程中对基本原理一目了然。

一、性能指标

1、工作电源

1）键入：AC220V±10%,50HZ。

2）导出：

(1)ACV 0V、14V、16V、18V或带中心抽头两路7.5V低电压交流电(AC50Hz)。有过流保护作用。

(2)DCV ±1.5V～±15V持续可调式，有过流保护自行恢复作用。

(3)DCV ±12V/0.5A， 5V/0.5A，有过流保护自行恢复作用。

3）完备的电源保护电路：过电流保护、过电压保护、接反维护。

2、视频信号

1）直流电视频信号：两路-5V～ 5V, -0.5V～ 0.5V持续可调式。

3、单极变大电路

4、二级变大电路

5、射极跟随器电路

6、差动保护变大电路

7、负的反馈变大电路

8、半波、全波、桥式整流和过滤电路

9、并接稳压管电路

10、集成功率放大电路电路

11、相辅相成对称性功率放大电路电路

13、2组计算放大器电路

14、分立元件区：设有1个8Ω音箱、1个桥堆、1个单结晶体管BT33、1个470uF和0.1uF电容器、4个5.1V稳压极管、1个三极管接灯线做、1个集成稳压极管接插座、1个1W/51电阻器、1个51K电阻器,还有另外二极管、电容器、电阻器、三极管等分立元件连接区，用镀金长铜管做插口，能够满足大小不一的引脚的接灯线。

15、测量表

1）直流电数字电压表0-20V分三档精确测量，各是200mV档、20V档、20V档。

2）直流电数字电流表0-200mA分三档精确测量，各是2mA档、20mA档、200mA档。

16、实验板选用2mm厚印制线路板做成。

17、选用高可靠自卡紧防转叠电源插座做为实验节点。

18、可以根据需要，再行开发其他实验电路。

19、主机箱：牢固型铝合金框架，厚重的 ABS 塑料包角，参照尺寸 480×360×120mm。

20、实验配电线路连接：所有数据信号引出来选用自卡紧式涂金插口，绝不空气氧化，联接稳定可靠。

二、实验具体内容

(一） 分立元件电路实验

1、基本上单极变大电路

2、二级变大电路

3、负的反馈变大电路

4、射级跟随器

5、差动保护变大电路

7、集成输出功率放大器

8、相辅相成对称性输出功率放大器

9、单相电半波、全波、桥式整流和过滤电路实验

10、集成稳压管电路

11、RC正弦波振荡器

12、LC震荡器及选频放大器

13、电流量/电压转换电路

14、工作电压/频率转换电路

15、二极管的正、反向特点

16、晶体三极管的键入、频率特性

17、并接型可调电源

（二）集成计算变大电路实验

1、仿真模拟计算电路

①电压跟随器

②反方向占比放大器

③同相位占比放大器

④反向求合占比放大器

⑤二端键入求合变大电路

2、积分兑换与求微分电路

①积分兑换电路

②求微分电路

③微积分学电路

3、波型产生电路

①方波发生器

②pwm占空比可调式的方形波发生器

③三角波产生电路

④锯齿波产生电路

4、有源滤波器

①带通滤波器

②高通滤波器

③带阻滤波器

5、电压跟随器

①过零电压比较器

②反向滞回比较器

③同相位滞回比较器

6、波型转换电路

7、计算放大器指标值检测

（三）综合性实验（需另装元器件）：用运放电路构成数字万用表，温度测量操纵，函数信号发生器。
