PLC实训台组装、调节、运作及维护技术规范
一、项目简介
PLC实训台为满足企业、学校实训、学习培训课堂教学必须，提升培训效果评估、教学质量必须，进行PLC实训台组装、调节、运作、维护等工作中。
二、项目主要内容及范畴
主要有几类具体内容：
1．PLC实训台（S7-1500触摸显示屏）；
2．PLC实训台设备安装调试、运作、维护等；
三、关键技术标准
（一）总体思路

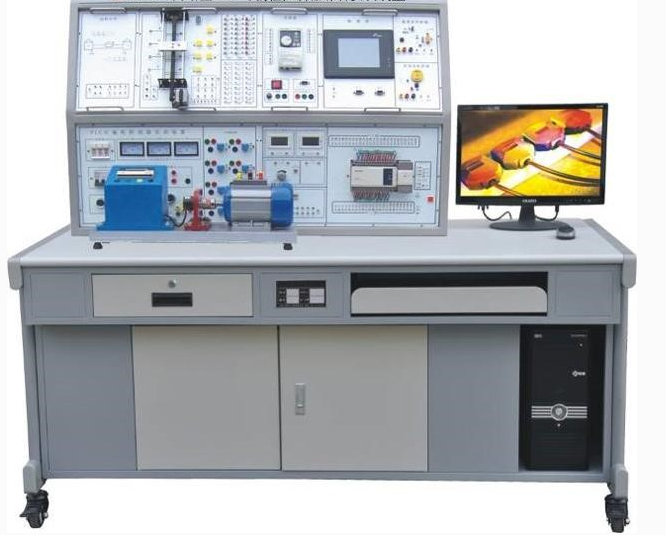

PLC实训台（S7-1500触摸显示屏）规定采用台型、钢结构形式，台体表层静电喷塑，集成化写字桌电脑键盘托，每一台为2个工序。采用模块化构造，由实训台、开关电源控制屏、PLC挂箱、变频调速器挂箱、触摸显示屏、PLC儿童学习机、系列产品模拟负载实训模块、虚似负荷控制手机软件、实训钢网、三相异步电动机等组成。控制对象实训模块控制模块可以从实训台子上随意交换。
（二）技术标准
1、外观设计构造：
实训台尺寸：大约为1750mm×700mm×1600m；
挂箱控制模块规格 ：大约为420mm×297mm。
2、性能参数：
（1）全自动气体开关通断开关电源、 过电流保护、漏电保护器系统软件、过流保护；
（2）键入开关电源：三相五线 AC380V±10％ 50HZ，具有漏电保护器、指示灯和供电系统显示灯；
（3）导出开关电源：
三相交流380V±10％ 50HZ ；单相交流220V±10％ 50HZ；
1.25～30V可调式交流电压源和4～20mA可调式直流电流源并带显示功能；
DC24V电压源用以给PLC的各类负荷给予开关电源；
3．办公环境：环境温度-10℃－ 40℃ 空气湿度<85％（25℃） 海拔高度<4000m。
（三）关键硬件要求
1、实训台
（1）实训台子上体采用竖直实际操作屏，实际操作屏下边为控制屏，包括开关电源输出及控制一部分、仪表盘等，实际操作屏上端为实训操作区，可组装4个标准挂箱，这个区域左右均空出组装挂箱的插槽。
（2）实训台桌面上采用密度高的压缩板，表层防潮、防火安全、经久耐用
（3）实训观众席即为抽屉柜和存储柜，预埋计算机间，挂箱间，并可根据用户需要开展配备组成。
（4）实训台以微型机灰和黑色调居多，总体感观上颜色轻快、简约大方。
（5）实训台规定为四挂箱式结构，可以同时建空四个挂箱（420mm×297mm），挂箱内置开关电源控制开关，借助内放置实训台电源插座接常电，使用便捷。
2、开关电源控制屏
机器设备要内置视频信号、交直流电源，无需要此外配套设施视频信号，可节约实验室项目资金；实验设备具备接地系统、漏电保护器等保障措施，确保实验人员的安全及全部实训流程的可以信赖。
1.25～30V可调式交流电压源和4～20mA可调式直流电流源主要运用于相互配合PLC模拟量模块进行与模拟量输入有关的实验实训。此外1.25～30V可调式交流电压源，容积2A，也可以用来给独特控制模块模块给予电压源；DC24V电压源用以给PLC的各类负荷给予开关电源；
3、小车健身运动模块
规定小车健身运动控制系统软件实物模型由小车、同步带传动装置、直流无刷电机、红外传感器、电感式传感器、电容式传感器、行程安排开关等构成，根据传感器检验、PLC编程、完成健身运动距离测量、传动系统控制、定项控制、精准定位控制、报案运作控制、电动式控制、部位表明控制等，能够实现小车的精准定位。
4、PLC服务器挂箱
规定挂箱采用带电源指示灯的船形开关做为PLC开关电源控制开关；PLC的输出均拉到控制面板。采用西门子系统1500系列产品PLC键入通道数:16导出通道数:16集成化模拟量输入通道数:5；集成化模拟量输出通道数:2电子计数器总数：6；
5、变频调速器挂箱
规定变频器的输出数据信号均用插口引出来到控制面板，变频器的弱电采用带绝缘护套的插口引出来到控制面板，强电弱电采用不同类型的插口，防止了因为误布线而烧毁变频器的安全事故。
规定采用西门子系统V20，单相电AC220V键入，0.37KW。
6、模拟负载挂箱1
需要提供天塔之星、八段数码科技表明、电子邮件全自动分捡控制、全自动轧钢厂控制系统软件、冷却塔水位线全自动控制、多种多样液态全自动混和、自动成型机控制。
7、模拟负载挂箱2
规定交通指示灯、机械臂姿势仿真模拟、装配流水线全自动控制、加工中心刀具挑选控制、自动送料装货等负荷。
8、触摸显示屏挂箱
需要提供西门子系统KTP700 Basic PN，7寸彩色触摸屏，64K色，屏幕分辨率800*480，具备PROFINET通信接口。
9、PLC儿童学习机
规定实训室总体配套设施PLC儿童学习机演示系统一套，此系统为实验箱式结构，相当于一个解剖学分解的具体PLC，分程序模块分布于实验箱板上，帮助学员了解PLC的结构和运作基本原理，配置要求包括PLC关键模块包括PLC的微处理器（CPU）、存储芯片、串行通讯接口；24路开关量输入接口模块；带开关量键入和快速单脉冲键入状态灯；包括24路DC24V开关量键入和1路快速单脉冲输入布线插口带开关量输出和快速脉冲输出状态灯；包括16路电磁阀型输出接口模块16路电磁阀型导出、1路快速脉冲输出、2路模拟量输入和1路模拟量输出的布线插口，12个实验用显示灯和6个不有锁按键和6个有锁按键。规定配套设施PLC编程手机软件，能够适配三菱和西门子系统子程序，实验箱各个部分相互配合完成一个PLC的功效。与此同时配套设施脱卸式的模拟负载模块和模拟仿真控制目标转接板，可以借助PLC实验箱进行PLC的程序编写控制实训，包括上位机软件模拟仿真控制实验18个，是PLC结构原理和PLC编程学习培训的好伙伴，规定投标现场演试PLC儿童学习机结构与PLC儿童学习机对虚似控制对象控制实验。
10、实训钢网
规格（高）420mm×（宽）297mm，厚钢板静电喷塑，配套设施网孔板专用型锁扣和螺钉。
规定配套设施电焊工实训模块1套包括直流接触器、辅助触头、接线端子排、按键控制模块、断路器、热继器等。
11、三相交流鼠笼型异步电动机
可星/三角运行，输出功率180W，能够机电传动控制和变频器调速应用。
12、其他系统配置
数字万用表、实验输电线、实验接地线、PLC编程电缆线、椅子、实验手册等。
13、PLC理实一体化模拟仿真实训系统软件
规定"PLC立柱式一体化仿真实训系统软件"是一款运行在Windows电脑里的、以实体为灵感，根据三维建模技术、虚拟现实技术及其FLASH动漫技术相结合通过在仿真环境上对PLC控制的电机、电动式小车，液态混和和循环系统小灯等实训内容进行模拟仿真训练的手机软件。此软件采用每日任务导进式实训方式，从任务说明、任务描述、每日任务执行、自我测评进行系统的模拟仿真实训课堂教学。
★规定手机软件以PLC控制的电动式小车和循环系统花灯等典型性新项目为依托，叙述电动式小车和循环系统花灯工作原理、涉及的电路元件、器件的特点及其优劣查验、元器件在控制柜内的规划、接法到最后的模拟仿真运作。
★规定手机软件包括电机启动运作电源电路、电机连续操作电源电路、两部电机主控芯片挑选运作控制电源电路、上料小车两个地方来回控制电源电路、液态混合设备控制电源电路、交通信号灯控制电源电路、循环系统花灯控制电源电路七绝大多数。
★规定手机软件采用工业生产模型方法1：1占比还原历史的元器件，根据三维技术、虚拟现实技术及其FLASH动漫技术相结合通过在仿真环境中学习专业知识在制造活动中的运用。
★规定手机软件采用互动式的操作方式，能够模拟仿真真正元器件原理和万用表测量数据信息。
★规定手机软件采用拖拽与点挑的操作方式，在使用过程中可以随时发觉实际操作里的不能及时改正。
