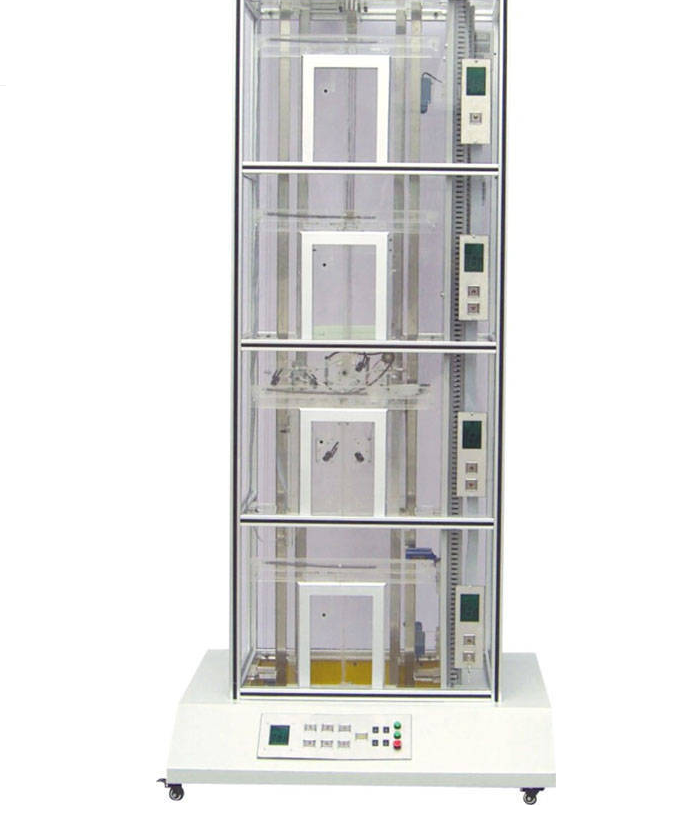

四层全透明仿真教学电梯

一、概 述

全透明仿真教学电梯就是为了相互配合公办专科学校、技工学校、职业技术学校、劳动就业培训核心、电梯检修物业公司等相关电梯技术专业和工业自动化机械专业课程实验演试，使更多人可以更好的了解电梯、应用电梯，塑造出更多的电梯专业性人才，融入电梯市场的发展必须，我司通过深入研究科学研究，精心设计的，是好用的电梯课堂教学实训实验仪器。

本电梯是依据比较常见的升降机构电梯构造，选用全透明有机材料做成，结构和实际电梯完全一致，且基本上具有了具体电梯的所有功能。为了方便课堂教学，电梯绝大多数构件都为选用全透明有机材料做成，促使电梯的内部构造一目了然；与此同时，电梯的运转全过程，及其每一个动作都十分一目了然，且可以反复具体动手操作。使学生能够很形象化、深入了解、把握电梯的构造以及姿势基本原理，取得事半功倍的效果。克服了过去电梯教学中单一的基础理论教学方法或者参观考察具体电梯时所产生的不安全的，没法充分了解其内部构造及运转全过程等多重现实问题。

电梯的电气设备控制系统采用可编控制器 (PLC) 完成逻辑性智能化控制，沟通交流交流电机调速(VVVF) 推动，其硬件配置构的组成及功能和实际电梯完全一样。 具有自动平层、全自动开门闭店、正向回应轿厢里外呼梯数据信号、直驶、电梯安全运营维护及其电梯变向、慢上、停下、照明灯具、风机等服务。并且具有性能可靠、运行平稳、使用方便、能耗低和有利于课堂教学等优点。

除此之外，全透明仿真教学电梯的硬件软件全部采用开放式构造，学校也可以通过此套装置进行二次开发科学研究。如：1. 群控系统电梯(统一调度几台集中化并列电梯)；2. 并接控制电梯(2-3台电梯的控制配电线路并接，开展逻辑性控制，同用层站外推广招唤按键)；3.集选控制电梯；4. 数据信号控制电梯，这些。

二、电梯的结构特点：

1、主机房一部分：包含减速机、电梯限速器、制动电机；

2、控制柜一部分：总开关电源、控制开关电源、PLC可编控制器、变频调速器、 插线板等设施；

3、电梯井一部分：包含滑轨、对重装置、油压缓冲器、电梯限速器镀锌钢丝绳拉紧装置、极限值开关、平层感应器、随身电缆线等；

4、厅门一部分：包含厅门、招唤按键厢、楼房表明装置等；

5、轿厢一部分：包含轿厢、安全钳、导靴、全自动开门吊、平层装置、控制厢、轿厢内具体指导灯、轿厢照明灯具等。

三、电梯的基本功能

A. 超速行驶安全防护系统软件

当电梯发生意外时，轿厢超速行驶或快速下降（如镀锌钢丝绳断裂，轿顶滚轮摆脱，减速机齿轮齿条合失效，电动机降低转速过高等因素）。这时候，电梯限速器便会紧急停车，根据安全性钢缆及机械结构，推动安全钳姿势，使轿厢卡住滑轨上不会降落。

B. 轿厢、对器重扭簧缓存装置

油压缓冲器是电梯极限值区域的安全性装置，当电梯因常见故障，导致轿厢或对重蹲底或头脑王者时（极限值开关维护无效），轿厢或对重碰撞扭簧油压缓冲器，由油压缓冲器消化吸收电梯能量，从而使得轿厢或对重安全性降速直到终止。

C. 门安全触板维护装置

在轿厢大门的边缘上，配有活动的安全触板。当门在关掉环节中，安全触板与旅客或阻碍物相接触的时候，积极与安全触板连接的联杆，碰触装到轿厢门边的轴体开关姿势，使门再次打开，防止安全事故。

D. 门吊扭矩安全防护装置

门机带一定的扭矩与此同时关掉轿厢门和厅门。若有物件或人夹在门里时，就增强了闭店扭矩，因此根据相接行程开关使轿厢门和厅门全自动再次打开，从而减少安全事故。

E、厅门全自动关闭装置

电梯层大门的开与关，是由装到层门里的门刀头来完成的。每一个层门都配有一把防盗锁。层门关闭后，防盗锁的机器锁钩齿合，这时电梯才可以运行运作。

F. 终端设备极限值开关安全防护系统软件

在电梯电梯井的高层及最底层配有终端设备极限值开关。当电梯因常见故障无法控制，轿厢产生头脑王者或蹲底时，终端设备极限值开关姿势，发送告警信息并断开控制电源电路，使轿厢停止工作。

四、电梯实训装置作用，能完成的实训产品有：

1、轿厢运行与终止、启动控制实训；

2、轿厢加快与降速速度控制实训；

3、轿厢平层控制的实训;

4、轿厢厅门开、关控制实训；

5、楼房无线呼叫系统实训；

6、终端设备定位维护装置实训；

7、速度限制维护装置实实；

8、数据信号标示系统软件实训；

9、轿厢照明灯具控制实训；

10、电梯控制系统软件实训；

11、电梯控制程序编程实训；

12、电梯程序执行与宫调实训；

四、关键性能参数：

1、电 源： 220 额业电流量：2A

2、整个设备容积：≤0.75kW

3、尺寸： 长×宽×高（mm） 1450×1160×2400

4、净重量 量： 160kg

5、载重量 量： 5kg

6、控制方法： PLC控制 （PLC规定：康佳）

7、变速方法： 沟通交流交流电机调速

8、结构类型： 四层站

9、曳引机 机： 速 比 15:1

变位系数 1.5 (行星减速器)

10、拖拽电动机： 型号规格：JW524

工作电压：AC220V 50Hz

输出功率：0.18KW

转速比：1400 rpm

11、安全性保障措施：漏电保护器作用、安全系数符合相关的国家标准规范。
