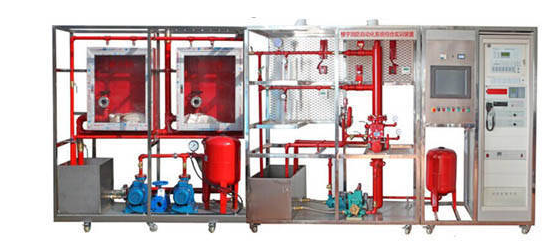

消防联动监测中心及灭火系统实训装置
一、系统概述
消防联动监测中心及喷洒灭火系统实训装置”根据[工程建筑消防设计标准]开展技术标准,该系统具有消防操纵联动核心、消防广播电话中心、消防洒水灭火系统、消防喷淋系统典型性构造，就能完成火灾探测，初期检测，消防报警系统，当场救火，气体灭火系统等演试性实训课程和消防管理处，同时还可以清晰的展示喷洒灭火系统的常见机器设备组成和系统原理，通过该装置操作学习培训，学生能够对房屋中洒水灭火系统的构造有一个深入的了解，自动喷淋系统与联动动监测中心系统进行联网控制，探测仪与联动核心连接完成手自动控制系统；汽体灭火系统操作管理处的连接，并且与广播电话中心连接网络，彻底完成现智能化系统大厦设计方案，把握房屋建筑内部结构关键自动灭火装置的应用，了解房屋中湿式报警阀、水流指示器、工作压力开关等自动灭火装置的结构和基本原理，掌握消防监测中心的联动操作与设定，广播电话中心控制与操作设定，掌握现代主义建筑消防联动机器设备系统原理和调节，了解消防的控制原理和工作过程。它适用学习培训《工程建筑灭火系统》、《楼宇给排水系统》、《房屋消防自动控制系统》等专业课的中高职院校的实训课程。
二、系统特点
1、具备试验性喷洒运行作用，当控制系统出现异常时，可手动式运行稳压泵
2、自身内置控制板，可以实现当地操纵，也可以完成消防报案联动操纵
3、实体模型框架和储水箱等主要部件全部使用不锈钢板元器件，确保不生锈、不容易衰老
4、稳压泵和稳压罐等主要设备各自选用德国和德国瑞士进口产品，沉稳型强
5、湿式报警阀、水流指示器、工作压力开关等设施顺利通过我国强制性产品认证
6、超大型触摸屏监管，10寸触摸屏操纵，
7、PLC数据采集系统
三、标准配置及主要参数
1.喷洒灭火系统配备
实体模型框架和储水箱等主要部件全部使用不锈钢板元器件，确保不生锈、不容易衰老，仿真模拟双层大厦喷洒灭火系统；实体模型系统软件主要是由喷洒水泵、稳压罐、湿式报警阀、水力警铃、延时继电器、工作压力开关、水流指示器、封闭式喷头、实验阀、火灾探测系统、火灾报警系统等典型性洒水自动灭火装置组成，能栩栩如生仿真模拟大厦里面的水灭火系统的常见构造。
喷洒水泵：总数1台输出功率 750W 水泵扬程：30米总流量:8立方/钟头
上位水泵仿真模拟稳压罐：总数1台容量50升，输出功率 750W水泵扬程：30米，0.3MP
湿式报警阀：总数1台规格：Ф100mm额定工作压力1.2MPa
玻璃弹珠喷嘴：总数6个68℃温级
水流指示器：总数2个敏感度15L-37.5L/min
感烟探测器：1个，系统总线编号型，报案电流量小2MA一般浓烟体浓渡级别
烟感探测器：1个系统总线编号型，报案电流量小2MA、68℃温级
温度感应器：1个，总线型，报案电流量小2MA、68℃温级
2、消防栓机器设备：
（1）由高压水枪、消防水带、消防栓构成。稳压装置关键由小到大进口的稳压罐/中国隔膜式气压罐、消防栓水泵发电机组、全自动喷淋水泵发电机组、管阀配件及控制箱等配置，在其中功率大的消防供水设备由消防栓水泵发电机组组成一套消防栓自动喷淋系统。
（2）单出入口消防栓、双出入口消防栓各2个， DN65。绵纶消防水带：65mm，长短13m，承压能力0.75MPa，高压水枪：16mm。，与此同时带规范消防卷盘及20m消防塑料软管。
（3）给水管网，由引入管消防管道、消防排水立管和相关阀调阀件构成。给水管网以及相关的闸阀配件全部采用消防系统软件给排水规范标准的原材料，达到消防给排水系统所规定的承压能力；
（4）供水管路：外径100mm镀锌管；闸阀：逆止阀、截止阀、阀门。全部闸阀均达到消防系统软件标准标准的要求并且具有检测证实；
（5）房顶消防栓，供消防栓给排水系统查验使用的用处。单出入口消防栓：DN65；水泵接合器， 消防蓄水池，消防储水箱等构成。
2、开关电源控制柜（全不锈钢构造）
给予交流电：单相异步电机220V 50Hz，含有过电流保护
3、火灾报警控制器(联动型)
(1)选用192×64点阵式液晶显示屏，可同屏显示4行12列中国汉字信息内容
(2)能够当场编写系统总线机器的区、层、情况、种类、安装方式等相关信息
(3)256条事件记录，纪录控制板运行中的各种各样事情，可以随时查看
(4)能够当场编写联动公式计算
(5)2个系统总线控制回路，可联接254个当场元器件
(6)1个 RS485 通讯口，用以同输入输出模块、机器设备操作盘、救火控制盘开展通信，能接16台输入输出模块；2台设备操作盘；4台（8区）救火控制盘
4、输入输出模块
GK621输入输出模块根据 RS485 通信系统总线与火灾报警控制器连接网络，选用192×64点阵式液晶屏实时同步本楼层各种各样事件信息，使本楼层工作员能及时、清晰地掌握本楼层消防事情，进而快速地采取相应措施。
5、探测仪
配置可燃气体探测器、智能光电感烟探测器和差恒温火灾探测系统等三种探测仪。
6、输入模块、控制器输入模块
主要运用于工作压力开关等信号检测，控制器主要运用于操纵排烟防火阀、送风阀、电动卷帘门等设施。
7、联动盘当场插口
(1)三线操纵，布线一部分简约便捷，真正实现起停回应作用；
(2)二种导出控制方法供选择，脉冲信号输出和脉冲输出。
8、手动报警按钮
遇到火灾时，按住有机玻璃板片，按键火警示灯照亮，并向控制板传出火警信号；
9、消防栓按键
火灾发生时按住压片糖果控制板报案，照亮火灾显示灯(红)，与此同时导出一组外控空触点，运行消防泵时，连接启泵回应数据信号，启泵显示灯照亮(翠绿色)，校准时，滚下滚动盖，按住复位开关。
10、声光报警、警报器
当场发生火灾事故收到控制信号后，传出浓烈的响声警报器数据信号，从而达到提示现场人员留意的效果。
11、电子器件伺服电机
进行关键设备的编号、设备型号与敏感度的变更等服务。
12、广播录放机模块
消防广播录放机、广播吸顶喇叭
13、功放机模块
消防定压功放，环境音频功放机
14、消防通讯系统
系统总线手机通信盘，电话分机，电话模块等。
15、气体钢瓶组
用以汽体火灾事故救火用，
16、汽体灭火系统
汽体灭火系统实体模型包含极早期烟感探测器及管路、气体灭火系统储气瓶及管路、消防自动卷帘门、配套设施消防广播控制模块、消防音响、消防电话模块、手动报警按钮、声光报警等消防联动机器设备。
三、性能参数
1、键入开关电源：单相电三线～220V±10% 50Hz
2、工作温度： 4℃～ 45℃
3、设备容积：＜3000kVA
4、尺寸：5500mm×680mm×2000mm
5、控制面板尺：550*600*750MM
6、安全防护：具备走电自动保护装置
四、实训课程
1.体系结构与设备了解
2.喷洒灭火系统模拟仿真软件安装与应用
3.喷洒灭火系统伺应情况操作
4.喷洒灭火系统调节
5.火灾探测与消防报警系统
6.喷洒救火操作
7.喷洒救火监控软件安装和应用
8.自动喷淋系统系统融合操作练习
9；PLC控制操作实践（选择）
10．触摸显示屏组态软件的操作实践，
11；消防洒水手自动控制系统的实践
12，火灾事故真正演试实践
13喷洒灭火系统与消防报警设备联动
14消防联动动主机设定
15.消防联动主机联动程序编写
17.消防探测器的用与编号
18.消防功能模块的功效与连接
19.广播主机操作，火灾状况下应急广播的转换操作；
20.点射广播，广播麦克风的操作，系统软件功能设计；
21.音乐伴奏中的火灾应急广播转换
22.没有人值勤时要广播的自动选择设定
23.广播分派主机操作，软件使用不正确的分辨与改善
24.与消防报警设备的互连操作，电路故障的分析和处理
25.火灾通信主机操作，系统软件功能设计
26.服务器与电话分机的通信操作，分机电话的操作
27、管道网式初期报案系统的功能
28、管道网式初期探测器的组装
29、管道网式初期探测器的了解
30、管道网式初期探测器的联网调节
31、管道网式初期检测自动控制系统安装
32、管道网式初期检测控制系统的仿真模拟实践
33、系统原理桔构与管网设计
34、消防报案联动监控计算机核心软件的操作培训课件
35、平面设计图的导进和配备的作用
36、报案点设置按钮
37、控制参数的设置按钮
38、CRT图的制作与导入功能
39、与消防广播全面的连接网络程序编写作用
40、消防点网络构架与网络层协议作用
41、消防系统软件各分系统的互联网平台搭建作用
