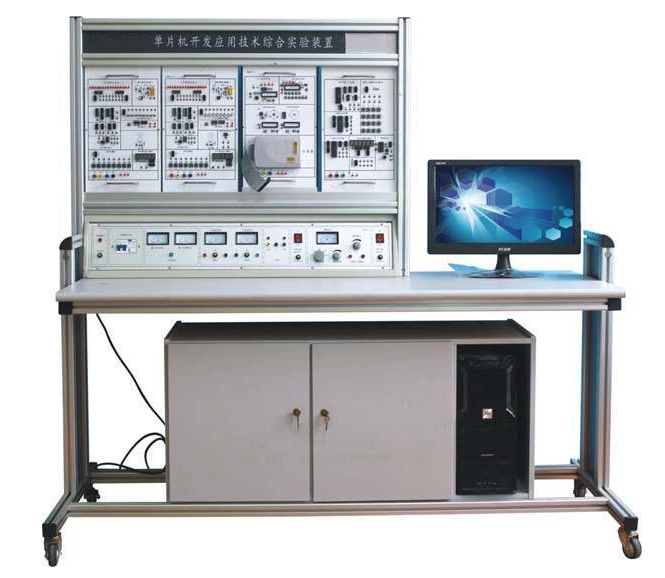

单片机开发电子应用综合性实验设备
一、简述
本设备由控制屏、实验挂箱、实验桌构成，根据本实验台可完成单片机的接口拓展、数据收集、资料显示、电脑键盘控制、计时器、复印机接口等实验，配备有烧录器。
配有电流量型漏电保护开关，控制屏如有走电状况，泄露电流超过一定值，即关闭电源，对生命安全起到一定的维护。
设备选用部件式结构，拆换实验控制模块方便快捷。如需扩展功能或开上新实验，仅需加上实验控制模块挂箱就可以，绝不取代。
二、关键性能参数
1、键入开关电源：AC220V±10% 50Hz
2、办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%（25℃）
3、设备容积：200VA
4、净重：100Kg
5、尺寸（cm）：160×75×150
6、挂箱规格（mm）：410×240×60
7、导出开关电源：有走电、短路故障、过电流保护
A．～220V，根据多功能插座导出
B．可调电源：±5V/1A ±12V/2A
三、设备组成
（一）实验屏：实验时摆放实验挂箱，同时提供实验开关电源，铁制两面亚光密纹静电喷塑构造。
（二）实验桌：钢结构形式，桌面上为防火安全、防潮、耐磨损高密度纤维板，写字桌连体衣设计方案，造型设计别具一格。
（三）实验控制模块：
1、TY-01 单片机实验挂箱（一）
LED点阵式液晶显示模块、点阵式标识符液晶模块、8253定时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C系统总线接口
2、TY-02 单片机实验挂箱（二）
8251串行接口拓展、232系统总线串行通信接口、单片机软件系统1、单片机软件系统2、拔码开关导出
3、TY-03 单片机实验挂箱（三）
ISD 1420视频语音控制、IC卡读写能力接口、即时时钟/日历、USB接口、RS232转RS485接口
4、TY-04 单片机实验挂箱（四）
8279接口电源电路、8255 I/O拓展、8155 I/O拓展、动态扫描液晶显示模块、转换接口、MC14433、整列式电脑键盘实验控制模块
5、TY-05 单片机实验挂箱（五）
步进电机驱动程序流程示列、温度感应器与环境温度控制、汽车转弯信号指示灯/十字路口交通信号灯、数字频率计、看门狗1
6、TY-06 单片机实验挂箱（六）
十六位逻辑电平表明、电磁阀控制接口、常见元器件接口、八位逻辑电平导出、一次单脉冲、音箱、串引静态数据液晶显示模块、查看式电脑键盘。
7、TY-07 单片机实验挂箱（七）
主作用逻辑性笔、多用途密码挂锁、直流电机推动、步进电机驱动、热敏打印机与单片机的接口
8、TY-08 单片机实验挂箱（八）
单片机与CPLD实验、sh51烧录器
四、基本上实验具体内容
1．存储芯片块清零
2．二进制到BCD码转换
3．二进制到ASCII码转换
4．程序流程自动跳转表
5．内存块挪动
6．数据排序
7．P1口键入、导出实验
8．电磁阀控制实验
9．用74LS244读取数据信息
10．用74LS273导出数据信息
11．串行数据转换并行处理数据信息
12．并行处理数据信息转换串行数据
13．PWM转换工作电压实验
14．声频控制实验
15．8255键入、导出实验
16．8155键入、导出实验
17．5LED静态数据串行通信表明实验
18．6LED动态扫描表明实验
19．查看式电脑键盘实验
20．阵列式电脑键盘实验
21．电子计数器实验
22．计时器实验
23．8253计时器实验
24．外部中断实验
25．串行接口通信实验
26．ADC0809变位系数转换实验
27．DAC0832数学模型转换实验
28．MC14433变位系数转换实验
29．EEPROM外部数据程序存储器实验
30．SRAM外界存贮器拓展实验
31．93C46串行通信EEPROM数据信息读写能力实验
32．数字电子钟实验
33．电子钢琴仿真模拟实验
34．复印机控制实验
35．汽车转弯信号指示灯控制实验
36．温度感应器环境温度控制实验
37．环境温度全过程控制仿真模拟实验
38．五相伺服电机仿真模拟实验
39．计算方式实验
40．数字频率计实验
41．V/F转换实验
42．F/V转换实验
43．LED点阵式表明实验
44．标识符液晶显示器控制实验
45．8279电脑键盘扫描仪表明实验
46．看门狗1实验
47．8251串行接口拓展通信实验
48．I2C系统总线读写能力实验
49．RS232转RS485实验
50．USB接口实验
51．十字路口交通信号灯控制实验
52．五作用逻辑性笔实验
53．直流电机驱动变速实验（实体）
54．步进电机驱动实验（实体）
55．IC卡读写能力实验
56．实时时钟/日历控制实验
57．语音识别芯片控制实验
58．单片机与CPLD实验
59．8051与PC机串行接口通信实验
60．Flash Rom外界程序存储器实验
61．多用途密码挂锁实验
