工程建筑防烟排烟系统实训装置
一、系统简述：

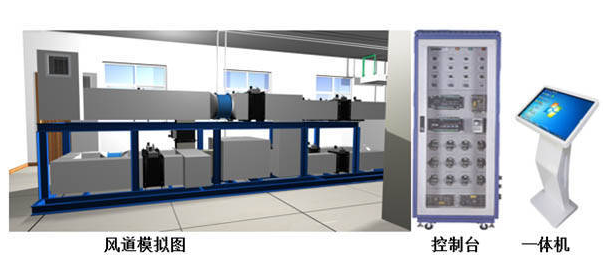

工程建筑防烟排烟系统实训装置依据防烟排烟系统根据其禁烟原理、分成防烟系统和排烟系统，机械设备设计为脚踏式加压送风系统和脚踏式排烟系统。防烟排烟系统实训装置由仿真模拟屋子配置系统和排烟离心风机系统构成（主要是由出风口、电动风阀、排烟窗和排烟离心风机、排烟排烟防火阀、通风机、排风风管及其排烟风管和有关的火灾探测系统、联锁控制系统构成。
二、性能参数
1、键入开关电源：三相四线（或三相五线）～380V±10% 50Hz
2、办公环境：工作温度范围包括-5℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜ 4000m
3、设备容积：＜3.8kVA
4、自然通风系统台：尺寸：2000mm800mm2000mm
控制箱规格：600mm700mm1600mm
5、安全防护：具备漏工作电压、泄露电流保护设备，安全性符合国家标准
6、办公环境：工作温度范围包括-5℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜ 4000m
7、教学一体机：32寸内窗多用途学习软件，10点红外屏，CpuI3，电脑硬盘：126G，规格：32寸,运行内存：4G，互联网，无线网络
三、系统特性
整个设备系统由三部分组成：
1）、风系统总体放置于一个2000mm1000mm800mm软件上，可移动的，服务平台优势系统由难燃材料制做，系统中设置管从，离心风机，子系统，通风口等。
2）操纵系统：系统各种各样数字信号构成，可仿真模拟一定条件下的在遇到火灾时的控制方法。
3）教学一体机：课堂教学同歩动漫操纵，软件与设备融合，在设备中任何一点实际操作，手机软件会出现同歩的影片操纵，及其相对应的基本原理数据信息控制关系
1、风系统的完好性、：和实际里的自然通风系统、控制功能、保护功能、显示功能彻底 一致。
2、系统与真实自然通风排烟系统，风系解决系统基本原理同样，小型化展现了自然通风排烟系统的特征，构造、控制措施。
3、设备形象化展现了自然通风系统的系统构造、原理，有利于老师的演试解读及学生对书本知识了解把握。构造合理，造型美观 设备构造合理紧密、造型设计别具一格，实践桌还设置了四个万向脚轮和四个固定不动驱动机构，有利于移动和固定不动。
4。根据实际状况提升学生逻辑思维能力，有益于学生将基础理论用以具体，并塑造实际操作能力。
5、配有电流量型漏电保护开关，对地电压漏电电流超过一定值，即跳电关闭电源；并有热保护器件，对空压机开展超温、过压保护等服务。
6、DDC数字信号控制器2个，16路AI键入，6路DO键入，8路DO输入输出
7、触控式一体教育平台,内窗多用途学习软件，10点红外屏，CpuI3，电脑硬盘：126G，规格：32寸,运行内存：4G，互联网，无线网络
8、课堂教学同歩动漫操纵：软件与设备融合，在设备中任何一点实际操作，手机软件会出现同歩的影片操纵，及其相对应的基本原理数据信息控制关系
9、数显仪表：仪表盘将表明解决来源于仿真模拟电阻器和上位机软件控制仿真模拟值。如阀门的开度，对比关系。
四、系统配备
1、系统由仿真模拟屋子配置系统和排烟离心风机系统构成（主要是由出风口、电动风阀、排烟窗和排烟离心风机、排烟排烟防火阀、通风机、排风风管及其排烟风管和有关的火灾探测系统、联锁控制系统构成
2、仿真模拟排烟系统操纵：消防安全防排烟系统由离心风机、通风风管、全自动排烟阀、排烟防火阀、联接控制箱及其联锁控制核心等构成，消防安全防排烟系统工作原理要当消防控制中心接到火灾事故数据信号时，连动消防安全防排烟风机控制柜运行离心风机并打开排烟阀，将屋内烟雾从风道中往户外排出，做到排烟实际效果。
3、加压送风机采用多翼式离心通风机，
4、充压免费送管路选用难燃材料制做，加压送风口和用常闭试，选用人工或电动式开启控制方法，
5，70度排烟防火防由操纵执行机构、难燃材加工而成。
6、排烟离心风机选用轴流式风机，可在280度标准下做不低于30Min
7、排烟排烟防火阀。安装于机械设备排烟设备管道上，平常呈开启情况，火灾发生时当排管道中温度达到280℃关掉。
8、 排烟口，安装于机械设备排烟通风风管上做为烟尘吸进嘴中，平常呈关掉壮态。火灾发生时必须排烟时人工或电动打开
五、实际操作实践：
1、消防安全排烟系统的认知
2、消防安全防烟系统的认知
3、消防安全防类系统操纵实际操作
4、消防安全排烟系统的手动控制
3、消防安全排烟系统的自动操作
4、消防安全排烟系统与操连动核心的操作
5、消防安全排烟系统的协同程序编写
6、消防安全防烟系统的协同程序编写
7、排烟防烟系统安装与维护保养实际操作
8、排烟防烟系统设计与施工实践。
