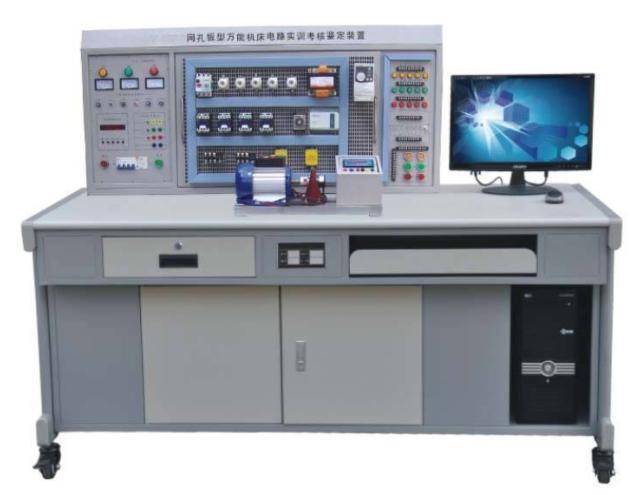

网孔型全能数控车床电源电路实训考核评定设备
（含 PLC 、变频调速器）
一、简述
本设备主要是由实训屏、网孔板、实训元器件、实训桌构成。构造合理、外型新奇，元器件在网孔板里有效组装、线路合理配置，所有由学生自主进行，贴近工业生产当场，合理激发学生具体专业技能。所配备的元器件可以完成 “ 加工厂电气控制系统 ” 、 “ 电机拖动 ” 、 “ 控制回路与能力提升 ” 、 “ 常见数控车床控制回路 ” 、 “PLC 综合性实训 ” 、 “ 交流电机调速 ” 等科目的实训与考核，提升元器件能拓展 “ 电工技能实训 ” 、 “ 电工仪表与精确测量 ” 等科目的实训，其适宜公办专科学校、职业学校、技工学校试验室新建、改建或实验室升级换代，也可以作为电焊工考核的考核机器设备。
二、特性
1 、电气控制线路元器件装到网孔板里，实训主题鲜明，操作简便、作战方案、易扩展功能或开发一个新的实训新项目。
2 、工作台仅需三相四线的沟通电源就可以交付使用，占地面积小，实训器械都集中在储存柜内，易管理方法、整体规划化程度高。
3 、安全系数高，实训屏上除开组装工作电压型、电流量型漏电保护开关外， 380V 交流电流导出处还设置了单片机设计实时监控的一套过流保护装置，两色、电线间立即短路负载，电流量超出预设值，系统软件即报警并断开总电源，确保设备安全性。
4 、实训屏上安装实训管理工具，可设置实训或考核时长，纪录实训、考核操作失误频次，使学训考核有一个统一的标准。
三、技术规格
1 、键入电源：三相四线～ 380V±10% 50Hz
2 、环境温度： -5℃ ～ 40℃ ，空气湿度＜ 85% （ 25℃ ）
3 、设备容积：＜ 1.5KVA
4 、尺寸： 1600mm × 750mm × 1350mm
四、装置配置及功能
（一）实训屏
实训屏为铁制两层亚光密纹静电喷塑构造，铝合金面板
1 、主控芯片功能板
（ 1 ） 三相四线电源键入，根据漏电保护开关接入总开关 , 由交流接触器根据运行、停止按钮来操作；
（ 2 ） 配有 450V 指南针交流电压表三只，标示电源输入三相电源工作电压，且有三只显示灯标示实训台与外界电源的导通。
（ 3 ）三相四线电源导出，具备单片机设计机实时监控两色、电线间负载或短路故障自动切断总电源。
（ 4 ）计时器兼报案录像仪（服务项目管理工具），平常做为数字时钟应用，具备设置试验时长、按时报案、断开电源等服务；除此之外还可以自动记录因为布线或操作不正确造成的报警总频次 , 给学生实训技能考核提供一个统一的标准。
2 、协助元器件组装屏
（ 1 ）红、黄、绿信号指示灯各 5 只
（ 2 ）功率大的降血压电阻器 75Ω/75W 3 只，能耗制动电阻器 10Ω/25W 1 只
（ 3 ）开关按钮 6 只
（ 4 ）整流二极管 IN5408 4 只
（ 5 ）单相电开关 1 只
（二）网孔板 1 块，元器件则在上合理配置，恰当布线进行实训考核新项目。
