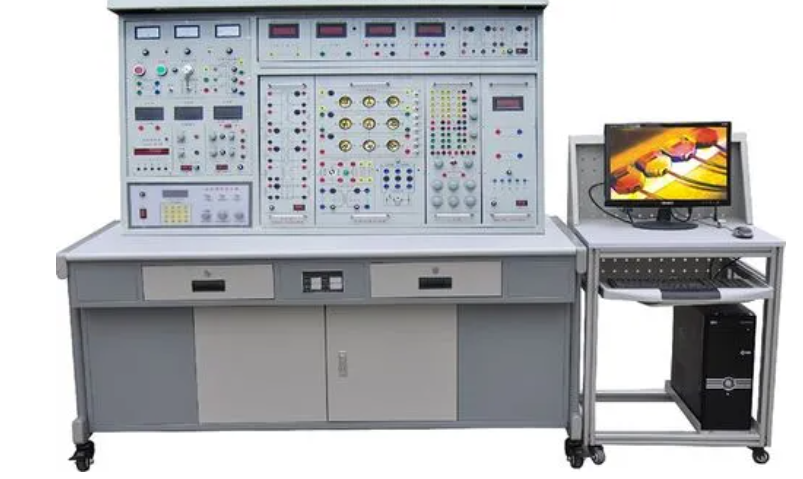

电工技术EDA综合性实训装置
一、简述
电工技术EDA实验设备吸取国内国外优秀教学器材的优势，充足考 虑了实验室的状况和未来的发展趋势，从特性跟构造上进行了自主创新，选用挂箱式结构，简单明了，空间布局合理，使用方便灵便。实验仪表盘全智能化表明、精度高，对实验中所涉及到的电 源、仪表设备采用靠谱维护，与此同时设置权限靠谱人身安全维护管理体系，该实验设备使用性能， 是当下公办专科学校实验室基本建设的不二之选。
主要用途: 可用公办专科学校“电工技术”、“电工学”、“数电”、“模电”、“电机学”、 “电动机与机电传动控制”、“电气控制系统”、“继电器触碰操纵”等科目的实验课堂教学。并可扩展性“可 程序编写控制板”及“电机变频操纵”等实验具体内容。
二、特性：
1、综合型强 结合了目前我国各种院校电类基础课的所有实验新项目。
2、适应能力强 实验深度与深度广度可根据需要作灵活调整，推广与提升可以根据课堂教学的进程作有机地融合。设备积木式构造，拆换方便快捷，加上构件就可以扩展功能或开上新实验。
3、全套性好 从仪表设备、专用型开关电源到实验联接专用型输电线等都配套设施齐全，仪表设备性能、精度、规格型号等都紧密融合实验的需求开展配套设施。
4、一致性强 实验元器件挑选有效、配套设施详细，使多个实验结论有较好的同一性，有利于老师机构和引导实验课堂教学。
5、形象性强 本设备选用总体与小挂件结合的结构类型，开关电源配备、仪表盘一目了然，各实验小挂件每日任务确立，实际操作、维护保养简单。
三、性能指标及表明:
1、外观规格：160x70x162cm
2、工作电源：沟通交流三相四线380±5% 50HZ
3、实际功率：<1.5KVA
4、导出交流电：三相四线380V。
5、生命安全保护功能：电流量型漏电保护器、工作电压型漏电保护器和防止触电实验输电线。
6、可调电源：2组0--30V持续可调式，全自动电磁阀换挡，数字表表明，全自动过压保护、标示和自行恢复作用。
7、直流电源：0--200mA持续可调式，数字表表明，开路维护。
8、计时器兼报案录像仪：电源控制屏内装有计时器兼报案录像仪，具备设置实验时长、纪录报案频次等服务
9、函数信号发生器：1、波型：正弦波形、三角波、波形。
10、工作频段：5Hz－550KHz按段持续可调式。
11、正弦波形谐波失真：10Hz-100KHz低于1%。
12、导出力度：正弦波形超过0-14Vp-p。
频率计：测量范围为1Hz至8MHz，有六位LED数码管显示，水利闸门时基1S，敏感度35mV。开关（内侧/外测）变换。
13、直流电数字电压表：微控制器制做；0.5级精度；测量范围：0－300V。
14、直流电数据毫安表：微控制器制做；0.5级精度；测量范围：0－500mA。
15、直流电数字电流表：微控制器制做；0.5级精度；测量范围：0－5A。
16、沟通交流数字电压表：全新技术专业MCU制做；精度0.5级，测量范围：0－450V。
17、沟通交流数字电流表：全新技术专业MCU制做；精度0.5级，测量范围：0－5A。
18、实践电极连接线：针对不同实训课程的特征，配置二种不同规格的实践电极连接线，强电弱电全部采用高可靠护线套构造拿枪插电极连接线（不存在什么触电事故的可能性），里边选用线材刮丝成的发丝般细多股线，做到轻软目地，业务外包丁晴聚氯己烯电缆护套，具备绵软、抗压高，强度高、防硬底化、柔韧性好等特点，电源插头选用实芯铜制件外衣铍轻铜弹簧片，触碰可以信赖；二种输电线也就只能相互配合相对应里孔的电源插座，不可以混插，大大提升了实践的安全性及合理化。
19、实验挂箱：
实验挂箱控制面板正脸印着电路原理图及标记，背面焊用相对应电子器件，必须精确测量及观察到的一部分配有卡紧式连接器，使用方便、形象化、靠谱，实验电路选用模块电路形式设计，每个单元电路以基本上电路为主导，再联接不同类型的元器件为电路主要参数或通过不同的模块电路组成，进行不同类型的实验规定。
（1）电焊工实验挂箱一
配有RC串联和并联选频互联网实验电路、戴维南定理/诺顿定理实验电路、RLC并联谐振实验电路、基尔霍夫/叠加定理实验电路、一阶二阶实验电路、多口互联网、互易定理实验电路。挂箱控制面板正脸印着电路原理图及标记，背面焊用相对应电子器件，使用方便、形象化、靠谱。
（2）电焊工实验挂箱二
配有仪表量程拓展实验电路、电路情况运动轨迹的观察实验电路、至大功率传送标准测量实验电路、RC双T选频互联网实验电路、电压源与电流源的等效变换实验电路、RLC元器件特点及交流电流参数测量实验电路。挂箱控制面板正脸印着电路原理图及标记，背面焊用相对应电子器件，使用方便、形象化、靠谱。
（3）电焊工实验挂箱三
配有前灯（9个15W花灯）实验电路、电容器组、单相电表、日日光灯实验电路。配有互感器实验电路（尺寸互感线圈各一个）、铁心变电器（36V/220V、50W）一个。
（4）元器件箱
配有实验所需要的电阻、电力电容器、二极管等实验电子器件多个和一个0-99999.9欧/2W的电阻箱。
（5）受控源、回转器挂箱
设有VCVS、VCCS、CCVS、CCCS受控源实验电路、回转器实验电路、负阻抗变换器实验电路。
（6）模拟电子实验挂箱
设有开关电源实验电路、运放电路实验电路、直流电信号源、低电压交流电、电子元器件三极管等实验元器件；配置多管、多级别、负的反馈实验模块、分离出来、集成化功率放大电路实验模块。
（7）数字电子实验挂箱
设有8位逻辑电平开关、8位逻辑电平标示、四位十进制设码显示屏、一个共阴数码显示管、2组拨码开关、一次单脉冲、高可靠圆脚集成化电源插座8P、14P、16P、28P、40P等多个及其实验所需要的电阻、电阻器三极管等。
（8）EDA实验挂箱
（1）CycloneIV EP4CE6E22C8N适配卡：Altera企业250000门FPGA/SOPC元器件，带配备处理芯片：EPCS16（16Mbits），标准配置USB-blaster免费下载电缆线。
（2） 6位动态扫描表明电路；（3） 6位静态数据锁存表明电路； （4） 12位发光二极管表明电路； （ 5） 8位二档开关以及脉冲信号标示电路； （6） 8位功能键开关电路；（ 7）2位单脉冲开关电路； （8） 电子音响模块； （9） 16*16 LED点阵式表明模块；（10） 128*64 LCD的液晶显示屏模块；（11） A/D 0809转化器模块；（12） D/A 0832转化器模块；（13）数字时钟信号源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ； （14）MCS-51单片机设计总线接口电路； （15） 40芯I/O扩展接口；（16） 一个5V声控开关；（17） 一个四相伺服电机； （18） 一个4*4数字键盘；（19） 装有存储器EPROM27256；（20）一个RS232插口；（21）一个VGA接口；（22）一个PS/2（电脑键盘、电脑鼠标）插口；
四、实验器械配备
1、实验桌：钢制构造，钢制静电喷塑，耐磨损防火安全控制面板，设有抽屉柜、木柜用以储放专用工具、配件等。
2、开关电源控制柜：包括交直流电源数据工作电压电流功率功率因数表，2组可调电源；直流电源、信号源、沟通交流三相电源、沟通交流低压电源。
3、实验输电线、实验手册、使用手册1套。
五、实验新项目
(一)电焊工实验新项目
1、基本上电工仪表的使用和数据误差计算
2、减少仪表盘数据误差的办法
3、焦耳定律
4、电阻器的串并联电路电路
5、电阻器的混联电路
6、电路中电位差的测量
7、基尔霍夫定律
8、叠加定理
9、电压源与电流源的等效变换
10、戴维南定理和诺顿定理
11、负荷得到至大功率的前提条件
12、电阻测量电路故障查验
13、互易定理
14、给定和不明电路元器件伏安特性的测绘工程
15、仪表量程拓展
16、电容器的串并联电路电路
17、电容器的充电放电电路
18、典型性电子信号的分析与精确测量
19、二端口网络检测
20、RC一阶电路的回应检测
21、二阶动态性电路回应的探索
22、互感器电路观察
23、R、L、C并联谐振电路的探索
24、RLC串连沟通交流电路和并接沟通交流电路
25、电感和电容在直流电电路中合正弦函数沟通交流电路里的特点
26、日日光灯电路连接与功率因素的提升
27、功率因素及零线火线的测量
28、三相负载的星形连接
29、三相负载的三角形连接
30、三相电路输出功率的测量
31、单相电铁心变电器特征的检测
32、单相电表安装和应用
33、三相鼠笼式异步电机的应用
34、三相鼠笼式异步电机启动和自锁控制
35、三相鼠笼式异步电机正反转控制
(二)仿真模拟电路实验新项目
1、常见仪表仪器的应用
2、晶体三极管共射极多管放大器
3、场效管放大器
4、负的反馈放大器
5、射极跟随器
6、差动保护放大器
7、集成运算放大器指标值检测
8、集成运算放大器的最基本运用（I）-仿真模拟计算电路
9、集成运算放大器的最基本运用（Ⅱ）-有源滤波器
10、集成运算放大器的最基本运用（Ⅲ）-电压跟随器
11、集成运算放大器的最基本运用（Ⅳ）-波形发生器
12、RC正弦波振荡器
13、压控振荡器
14、低频率输出功率放大器（I）-OTL输出功率放大器
15、可调电源（I）串连型晶体三极管可调稳压电源
16、可调电源（Ⅱ）-集成稳压电源
17、可控硅可控性整流器电路
18、附录Ⅰ示波器原理和使用
19、附录Ⅱ用万用电表对常见电子元件检验
20、附录Ш电阻的标称值及精密度色盘标示法
21、附录IV放大器影响、噪声抑制和谐振电路的清除
(三)数据电路实验新项目
1、门电路逻辑功能及检测
2、组合逻辑电路（半加器全加器及逻辑函数）
3、触发器原理（一）R－S，D，J－K
4、三态导出触发器原理及锁存
5、时钟频率电路检测及科学研究
6、集成电子计数器及存储器
7、数据选择器和数据选择器
8、波型造成及单稳态触发器
9、555时基电路
10、附录：一部分集成电路列
EDA实验新项目
<一>基本上实验：
（ 1）七人表决器； （2）四位加法器；（3）BCD码加法器；（ 4）格雷码逆变电路；（5）四位并行处理乘法器；（6）触发器原理； （7）用ABEL语言表达设计方案74LS160程序模块电子计数器； （8）多模光纤加减法电子计数器； （9）可控性脉冲计数器；（10）简单数码科技锁；（11）英文字母表明实验；（12）八位乘法器；（13）编码序列探测器；（14）可变性模16位加法计数器；（15）正负极单脉冲数控机床调配产生器；（16）计时器。
