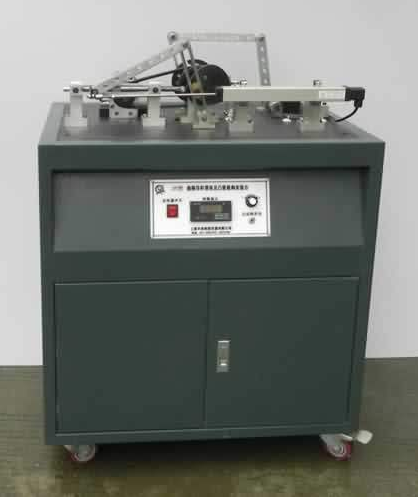

曲柄导杆滑块及凸轮机构实验台
一、介绍
曲柄导杆滑块及凸轮机构实验台仅需拆卸少量零部件，就可以各自组成四种最典型的传动装置，分别是曲柄滑块组织、曲柄导杆滑块组织、厚底直动从动杆凸轮机构和滚子轴承直动从动杆凸轮机构。而每一种组织某一些主要参数，如曲柄长短、曲轴长短、滚子轴承轴力等都可以在一定范围内作一些调节，根据学生们拆卸及调节能够加重试验者对机械系统自身特征的掌握，对于某些主要参数修改对整个平衡状态产生的影响还会得到更好的了解。
二、曲柄导杆滑块及凸轮机构实验台性能参数：
1．曲柄长短可调式范畴：25-45mm
2．滑块参考点可调式范畴：±5
3．凸中心线升程：30mm
4．凸轮滚子从动件参考点调节范围：±5
5．光学脉冲编码器一个，电压：5V脉冲信号：1000P
6．电机功率：P=70W
7．电机功率：0-180r/min
三、曲柄导杆滑块及凸轮机构实验台研究目的：
1．根据试验，掌握偏移、速率、加速度的测定法；转速比及旋转不均匀率的测定法；
2．根据试验，进一步了解“JYT型组成组织实验台”及光学脉冲编码器、同歩脉冲计数器（或称转角传感器）的原理，熟练掌握他们使用方法；
3．通过比较基础理论运动曲线与评测运动曲线的差别，并分析主要原因，提高对相对速度尤其是加速度的理性认识；
4．较为曲柄滑块机构和曲柄导杆组织性能差别；
5．检验凸轮轴直动从动杆的变化规律；
6．较为不一样凸中心线或触碰副，对凸轮轴直动从动杆变化规律产生的影响。
四、数据收集具体内容
1、收集凸轮机构滑块变化规律曲线图
2、收集视角曲线图规律性
3、收集滑块反复运动规律性曲线图
4、转速调整
5、能够收集的曲线图打印出等
（注：计算机由买方自制，或者以市价供货）
