电焊工、模电、数电、电拖、单片机、PLC传感器技术综合性实训考评设备
电焊工模电数电电拖单片机PLC传感器技术综合性实训考评设备是我公司按照教育部“复兴21新世纪职业教育课程改革教材建设整体规划”的需求，依照高职教育教学与实训规定而研制的商品，实训内容包括“电路图分析”“电工技术”“电工学”“模拟电子技术”“数字电子技术”“电机控制系统”“继电器触碰操纵”“单片机技术性”“PLC可编程控制与应用”“传感器技术及应用”，实训主题鲜明，构造合理，一机多用，大大的节约试验室，降低管理者。经济收益明显。该装置适宜高职院校、中职学校、高等专科、中专学校、职业学校等新创建或改建实训室，为校快速开设实训课程内容带来了最理想的课堂教学实训机器设备。
一、电焊工模电数电电拖单片机PLC传感器技术综合性实训考评装置主要特点及安全防护管理体系
1、实训新项目选用挂厢式与网眼板式结构，易拓展一个新的实训新项目，贴近工业生产当场，悟性高，充分运用学生们的能动性。
2、实训屏上配有工作电压型漏电保护开关和电流量型漏电保护开关，控制柜内一有短路问题，即传出报警并断开总开关电源，保证实训安全性开展。
3、实训屏上380V沟通交流输出处配有单片机全程控制的一套过流保护装置，两色、电线间立即短路负载，电流量超出预设值，系统软件即报警并断开总开关电源，确保设备的安全性。
4、检测仪表精确度高，选用智能化、智能化系统方式、符合现代检测仪表发展前景。
5、综合型强，实训主题鲜明，一机多用，经济收益明显。
6、PLC可编程控制实训包括工控设备组态，仿真教学手机软件，实训目标主要采用实体演试，可直接地开展PLC命令练习。
7、单片机模块可以完成51/96/8088/8086系列产品所有软、硬件配置实训，可模拟仿真8031/32/、87/89/51/52、89C1051/2051、80C196KB等CPU，功能齐全。
8、具备按时与常见故障频次纪录作用，使实训与考核有一个统一的标准。
二、技术规格
1、键入开关电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-10℃～ 40℃，空气湿度＜85%（25℃）
3、设备容积：＜1.5KVA
4、净重：200Kg
5、尺寸：1600mm×700mm×1500mm
三、电焊工模电数电电拖单片机PLC传感器技术综合性实训考评设备标准配置及功能

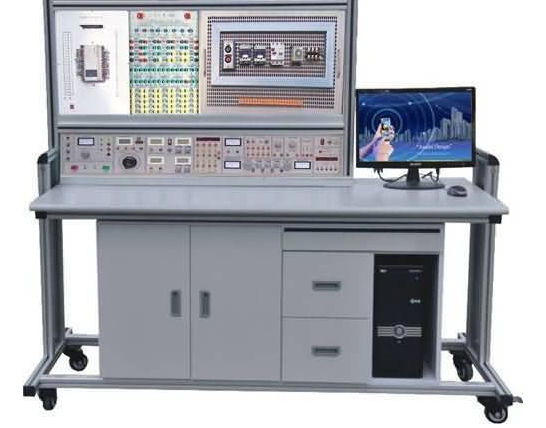

本实训台主要是由实训屏、实训挂箱、网孔板、实训桌直到构成。
（一）实训屏
实训屏为铁制两层亚光密纹静电喷塑构造，铝制控制面板，为实训挂箱给予交流电源、可调电源、直流电源、函数信号发生器、测试仪表及实训元器件等，主要作用如下所示：
1、控制及交流电源一部分
（1）给予三相固定不动380V交流电源，由组成开关独立控制其输出，两色、电线间立即短路负载由单片机全过程自动监测全自动维护。电流量型工作电压型走电开关开启后由启动和停止按钮操纵实训台工作电源。具备报警和校准作用。
（2）给予单相电0～250V/2A持续可调式交流电源一路（配置一台0.5KVA单相电交流稳压器）。与此同时经整流器阶段可获得一组0-240V持续可调直流电源，有表标示输出电压值。
（3）给予2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低电压交流电源，电流量1.5A。
（4）给予～220V电源插座2只，为外界仪器设备给予工作电源。
（5）配置实训用250V/30W日光光管及支撑架一套。
2、直流稳压电源一部分
（1）两路恒流电源可调稳压电源，二路输出工作电压均是0-30V，内藏式电磁阀全自动换挡。单圈电阻器持续调整，使用便捷。输出峰值电流为1.5A，具备预置式过流保护保护功能，输出有0.5级数字电流表、电流表标示，工作电压稳定性10-2，负荷稳定性10-2，纹波电压5mv。
（2）低电压可调电源： 5V，电流量0.5A，有表标示。
3、函数信号发生器：输出正弦波形、矩形波、三角波
（1）工作频段：5Hz-550KHz，含五个频率段。
（2）工作频率标示：由Hz表立即读取。
（3）工作电压输出范畴：正弦波形5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级损耗：0db，20db，40db，具备持续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，力度持续可调式
三角波：5Hz-250KHz＞1V
4、持续记数单脉冲：输出工作频率0.5-300KHz。
5、一次单脉冲：每一次可输出一对正负极单脉冲。
6、仪表盘一部分
（1）真有效值沟通交流数字电压表一只，检测范围：0-500V，0.5级，三位过半数显。
（2）真有效值沟通交流数字电流表一只，检测范围：0-2000mA，0.5级，三位过半数显。
（3）直流电数显电压表一只，检测范围：0-200V，0.5级，三位过半数显。
（4）直流电数显电流表一只，检测范围：0-2000mA，0.5级，三位过半数显。
（5）单相电全智能输出功率、功率因数表
由一套全智能，快速、高精密A/D变换芯片和悉数显电源电路组成。根据键控、数显式对话框完成人机对换作用控制模式。为了保证检测范围和测试精密度，要被测电压、电流量瞬时值时的抽样数据信号经A/D转换，选用专用型DSP测算功率因素。输出功率检测精度0.5级，工作电压、电流量测量范围分别是450V、5A，可测负荷的功率因素、功率因素及负荷的特性；还能够存储、纪录15组功率和功率因素的检测结果数据信息，同时可逐组查看。
（6）指南针直流电微安表一只，测量范围100uA，精密度1.5级。
7、七段译码器：6组七段译码器及相匹配译码器表明数码显示管
8、逻辑电平表明：8位LED显示屏
9、逻辑电平开关：8位开关脉冲信号导出
10、试验管理工具
平常做为数字时钟应用，具备设置实训时长、按时报案、关闭电源作用，除此之外自动记录因为布线或操作不正确所造成的走电报警总频次，给学生实训理论考试提供一个统一的标准。
（二）实训挂箱五金交电
A、电焊工一部分
1、DGJ-01 整流电路基本概念挂箱（一）
2、DGJ-02 整流电路基本概念挂箱（二）
3、DGJ-03 沟通与光电路电路基本概念挂箱（三）
4、DGJ-04 沟通交流三相负载挂箱（四）
5、DGJ-05 基本规律定律挂箱（五）
B、数电、模电一部分
1、DZJ-01 三极管放大电源电路
2、DZJ-02 场效管及负反馈放大电路
3、DZJ-03 集成运放大器运用（一）
4、DZJ-04集成运放大器运用（二）
5、DZJ-05集成运放大器运用（三）
6、DZJ-06 谐振电路和功放电路
7、DZJ-07 可调电源电源电路
8、DZJ-08 数字电路设计
9、DZJ-09 综合性实训
C、PLC一部分
（1）PLC服务器挂箱
配备三菱FX1N-40mR服务器、集成化数字信号I/O（24路数字量输入，16路数字信号导出），RS-422通信口、SC-09通信编程电缆及变换输出口、开关等。任意配备仿真教学软件及工控设备组态。
（2）PLC实训挂箱
1．八段译码器表明、天塔之星
2．交通指示灯自动控制和手控
3．冷却塔水位线自动控制系统
4．自动控制成形机
5．自动控制轧钢机
6．多种多样液态全自动混和
7．自动送料装车系统
8．邮件分拣机
9．四层电梯控制系统
10．机械臂自动控制系统
11．数控加工中心自动控制系统
12．五相步进电机控制系统软件
D、单片机设计：配务51/96/8088/8086等CPU的单片机设计、微型机，所有软、硬件配置挂箱一套。
E、传感器：传感器挂箱一套（包含：光学式传感器、温度式传感器、压阻式工作压力传感器及光学、温度、压阻式传感器变换电源电路）
F、网孔板及电气控制系统电子器件
配备网孔板1块，三相漏电开关1把，断路器5只，直流接触器4只，时间控制器1只，热继器1只，倒顺开关1只，行程安排开关4只，双投漏电开关1只，外壳按键2只，单相电表1只，铁芯变电器1只，接线端子20孔。
G、三相鼠笼式交流电动机2台
H、电极连接线一套
I、斜口钳、螺丝起子、剥线钳等设备一套
（三）实训桌
实训桌为铁制两层亚光密纹静电喷塑，桌面上为防火安全、防潮、耐磨损高密度纤维板，构造牢固，造型设计别具一格。
四、实训课程
（一）电工技术专业技能实践
（1）直流电电路基本概念
1．电工仪表的使用与数据误差计算
2．降低仪表盘数据误差的办法
3．伏安法测电阻
4．开关电源外特性的测量
5．电阻器的串并混联
6．电流计原理
7．电流表原理
8．电压表原理
9．焦耳定律
10．互易定理
11．载维南定律
12．诺顿定理
13．惠斯通电桥
14．负荷得到至大功率的前提条件
15．电阻器与湿度的关联：用伏安法未出钨丝在各个工作电压中的电阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位差的测量
19．迭加基本定律
20．室内楼梯开关两个地方控制
21．工作电压控制电流源
22．工作电压控制电压源
（2）沟通与等效电路基本概念
1．串并联电路
2．电容器串并混联电路
3．电容器C在交直流电源中的重要性
4．单相交流电路
5．日日光灯电路连接
6．功率因数补偿的办法
7．沟通交流电路参数精确测量
8．正弦函数沟通交流电路中RLC器件的特性
9．电焊变压器基本原理
10．变压器空载试验
11．变电器有载试验
12．沟通交流互感器原理
13．互感器基本原理
14．磁耦合线圈的反接
15．磁耦合线圈的顺接
16．三相负载星型连接
17．三相负载三角形连接
18．星型和三角形电路的等效电路交换
19．星型和三角形交换
20．串联谐振电路
21．RC选频互联网
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的回应
25．RL串连电路
26．RC串连电路
27．RCL并接电路
28．电感器在交直流电源中的重要性
29．插电关闭电源自感现象
（3）电气设备控制
1．三相鼠笼式异步电动机的应用
2．三相异步电动机自动运行控制
3．三相异步电动机启动控制
4．三相异步电动机锁紧控制
5．交流接触器互锁的正反转控制
6．交流接触器和按键双向互锁正反转控制
