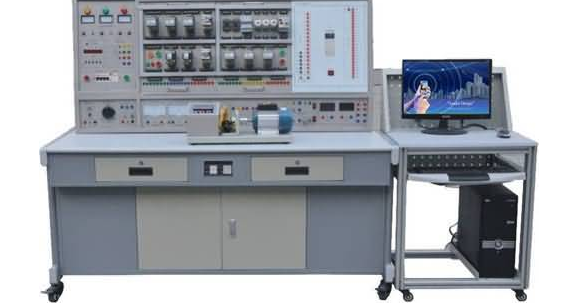

性能卓越高端维修电工技术培训考评设备
一、简述:
性能卓越高端维修电工技术培训考评设备"是依据机械工程职业技能鉴定指导核心机构整理的《机械工人职业技能培训教材》研发制造的，可以对《初中级维修电工技术性》《初级维修电工技术性》《高端维修电工技术性》课本上列举的电气设备控制线路和实用电子器件线路开展操作过程，快速上手学科的新技术与专业技能。具备目的性、应用性、科学性和创新性，该实训装置不但能够学生们学习锻炼，也是劳动鉴定单位、公办专科学校、职业学校、技工学校初中级、中、高端维修电工理论考试的机器设备。
二、性能卓越高端维修电工技术培训考评设备特性
1、电气设备控制线路或电子器件线路试验电子器件都装到做为槽板的安装板上，操作简便、拆换方便快捷，可扩展功能或开上新试验；实际操作视频的挑选具备广泛性、应用性；
2、工作台仅需三相四线的交流电就可以交付使用，占地面积小，节省用地、降低基础设施投资；
3、技术培训使用的控制线路和配套小型电机经特别制定,可仿真模拟加工厂各种电机的电力拖动系统, 同时可达到维修电工安装、调节、故障诊断及故障检测等能力提升规定；
4、配有工作电压型漏电保护开关和电流量型漏电保护开关，保证作业者的安全性；各电源电压都有监示及过流保护等服务，各检测仪表都有可信赖的保护功能，应用可以信赖。
5、具备多媒体系统全智能试验管理工具：常见故障设定、故障处理、主要参数设置、远程控制启动、到点关闭电源、全自动得分等服务。含通讯电缆。
三、技术规格
1.输出电压：三相四线制380V±10% 50Hz
2.办公环境：工作温度范围包括-5～＋40℃ 空气湿度＜85%（25℃） 海拔高度＜4000m
3.设备容积：＜1.5KVA
4.尺寸：157×73×150cm3
四、性能卓越高端维修电工技术培训考评设备实验课题
（一）电气设备控制及电机拖动实践
1.三相异步电动机自动运行控制
2.三相异步电动机交流接触器启动控制线路
3.三相异步电动机接触器自锁控制线路
4.三相异步电动机定签串的电阻器缓解压力运行手动式控制线路
5.三相异步电动机定签串的电阻器缓解压力运行全自动控制线路
6.Y-△运行全自动控制线路
7.用倒顺开关的三相异步电动机正反转控制
8.交流接触器互锁的正反转控制线路
9.按键互锁的三相异步电动机交流接触器正反转控制线路
10.双向互锁的三相异步电动机正反转控制线路
11.单边缓解压力运行及反接制动控制线路
12.能耗制动的控制线路
13.三相异步电动机顺序控制
14.三相异步电动机得多地控制
15.操作台全自动来回控制线路
16.三相线绕式异步电动机手动式控制线路
17.三相线绕式异步电动机全自动启动控制线路
18.C620型数控车床的布线、常见故障与维护
19.Z3040摇臂钻电气设备控制线路
20．电葫芦控制线路
21.简易生产制造机械电气控制线路连接实践
22.交流接触器控制单速电动机控制线路
23.时间控制器控制双速电机的控制线路
24.按定子电流标准添加激磁的启动控制线路
25.简单同步电机的能耗制动控制线路
26.直流无刷电机运行变速
27.并励直流电机同步电机控制回路串电阻器启动与变速
28. 直流电机机械性能检测
29.含有能耗制动的翻转控制线路
30.激磁反接制动的控制线路
31.滑差电机的变速控制实践；
32.交流电机机械性能检测；
33.交流电机的变速实践。
34.6140数控车床电气设备控制电路模块常见问题检查与清除（16个故障原因）：
35.X62W数控车床电气设备控制电路模块常见问题检查与清除（16个故障问题）：
（二）电焊工、电子信息技术综合性实训
1.日光灯接线
2.单相电整流装置电路的拼装
3.并接型硅稳压极管稳压管电路的拼装
4.串连型晶体三极管稳压管电路的拼装
5.JS20单结晶体管时间控制器
6.JSJ型晶体三极管时间控制器7.贴近开关
8.微音变大电路的测试
9.智商竞赛抢答器
10.借助泄露电流触发的简单沟通交流开关电路
11.家庭用调光台灯电路
（三）电力电子学实训
1、单结晶体管开启电路（综合运用新项目）
2、晶闸可控硅单相电半控桥式整流电路（电阻负载）的调节和分析
3、可控硅单相电半控桥式整流电路（电阻器电感器负荷）（反电势负荷）的探索
4、IGBT管直流电换流器电路的调节和分析
5、双向可控硅单相交流调（调光台灯）电路制作与调节（综合运用新项目）
（四）PLC、变频器综合性实训
（1）PLC专业技能实训
1.PLC认知能力实训（硬件软件构造、系统构成、基本上命令训练、布线、程序编写免费下载等）
2.典型性电机控制实际操作实训（启动、锁紧、正反转、星三角改接运行等）
3.PLC模拟仿真实训
（3）PLC高技能实训（设计方案、组装、调节及维修）
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y/△运行控制
3.PLC控制的三相异步电动机电机软启动控制
4.PLC控制的三相异步电动机能耗制动控制
5.C620数控车床电气设备控制配电线路
6.C6130数控车床电气设备控制配电线路
7.电葫芦电气设备控制配电线路
（4）PLC、变频器综合运用专业技能实训
1.变频器作用基本参数与实际操作
2.变频器报案与保护功能
3.外界接线端子启动控制
4.变频器控制电机正反转
5.两段速率挑选交流电机调速
6.变频器无极调速
7.根据外界模拟量输入（工作电压/电流量）控制方法的交流电机调速
8.瞬间断电运行控制9.PID交流电机调速控制
10.PLC控制变频器外界接线端子的电机正反转
11.PLC控制变频器外界接线端子的电动机使用时间控制
12.根据PLC数字信号控制方法得多段速
13.根据PLC通讯方式的变频器开环变速
14.根据PLC通讯方式速度闭环控制控制
15.变频器变频恒压供水的仿真模拟
五、装置配置
(一) DW01开关电源、仪器设备控制屏
控制屏为铁制两层亚光密纹静电喷塑构造，铝制控制面板。为研究给予交流电、高压直流电源、低电压直流稳压电源及各类测试仪表等。主要作用如下所示：
1、主控芯片功能板
(1) 三相四线电源键入，经漏电保护开关后，通过总开关,由交流接触器根据起、停按键来操作；
(2) 配有450V指南针交流电压表三只，标示开关电源输入三相电压；
(3) 多媒体系统全智能试验管理工具：
1、选用专用型Cpu技术和配套工业生产控制技术性。
2、超清液晶显示器，图象与文本表明真正，汉语菜单栏操作面板，人机交互技术友善。
3、实际操作功能键形象化，实际操作简单快捷。
4、可以不用与电脑链接开展离线考评，学生和老师具有独立页面，老师通过登陆密码进到老师页面出卷，学生们在常规页面解题。
5、任何一个学生机可作为老司机控制计算机设备，完成了并没有电子计算机也可以集中化控制全部计算机设备
6、机器的试题可根据需求开展编写。
7、可设置该装置随意一处电路的电路故障状况。
8、可调整常见故障设定点的数量和种类。
9、机器的常见故障设定设备构成局域网络后，根据主控芯片电子计算机控制每一台机器的常见故障设定、故障处理、主要参数设置、远程控制启动、到点关闭电源、全自动得分等服务。
与互联网型多媒体系统管理工具系统对接后能完成下列作用：
1、可以随意控制每一个机器的学生们实际操作容许是否。
2、可随意编写试题、试题存盘，随意设定解题特惠时长。
3、可以对班集体学生成绩进行统计，产生班集体考试成绩表格。
4、可以设置系统软件用户名和密码。
5、可以随时放卷、判卷，能对学生测试情况及考试分数进行统计，作用老师精确、全方位地关注学生对各个教学内容的学习情况。
6、多媒体功能：可以实时同步播放、演试老师台的专用学习软件、课件等，提升了学习培训效率。能够选装特别制作输出功率音箱，使语音解说更加顺畅。真正实现了信息化教学与实训考试的数字化、信息化管理实际意义。
7、老师台选装图像采集设备，学生们在自己教学器材上能够看见教师的真实操作流程，也可以调节观察方式，改变了传统的受总数限定、受视角限定的教学模式。
2、交、直流稳压电源
(1) 励磁电源：直流电220V/0.5A，具备过流保护。
(2) 同步电机开关电源：直流电0～220V/2A持续可调稳压电源一路，具备过流保护。
(3) 可调电源：±12V/0.5A双路，＋5V/0.5A一路，具备短路故障软截至自行恢复保护功能。
(4) 交流电：①、设有变电器一组，变电器原边针对不同的布线能加220V，也能加380V交流电，盖上开关后，变电器副边就可以导出36V、110V、20V、20V、12V、6.3V的交流电流；②、设有单相电交流稳压器一组，可获得沟通交流0～250V可调式工作电压；③、控制柜设有单相电三极220V电源插头及三相四极380V电源插头。
3、交、直流仪表盘
(1) 交流电压表：0～500V带镜面玻璃交流电压表一只，精度1.0级。
(2) 交流电压表：0～5A带镜面玻璃交流电流表一只，精度1.0级，具备超量程报案、标示、截断总开关电源等服务。
(3) 输出功率、功率因数表：由全智能、高精度A/D变换芯片和悉数显电源电路组成。根据键控、数显式对话框完成人机对换作用控制模式。为了保证测量范围和测试精度，在硬、app上平均分八档地区，全自动分辨、全自动换挡。功率测量精度1.0级，工作电压、电流量量程分别是450V、5A，精确测量功率因素时还可以自行分辨负荷特性（理性表明"L"，溶性表明"C"，纯电阻无法显示），可储存15组数据信息，供及时查看。
(4) 直流电流表：直流数字电压表1只，测量范围0～300V，三位过半数显，输入电阻为10MΩ，精度0.5级。
(5) 直流电流计：直流数字电流表1只，测量范围为0～5A，三位过半数显，精度0.5级，具备超量程报案、标示、截断总开关电源等服务。
4、整流二极管：IN5408四只
（二）实验桌
实验桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、而磨高密度纤维板、构造牢固，造型设计别具一格。餐桌左右各设有2个抽屉柜（有锁）。
