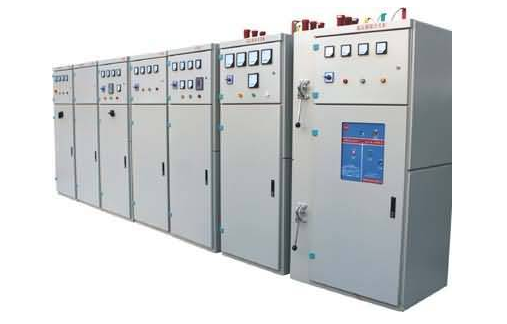

高低压供配电技术实训设备
一、简述
高低压供配电技术实训设备是依据《配电技术》、《继电保护技术》、《建筑供配电》等科目课程内容，联系实际供配电系统量身定做的实训教学器材。低压供配电技术成套设备实训机器设备含多种多样GCK低压电机控制柜构成多种多样电力线路，0.4 KV额定电压的配电箱。影响了屏式演说方式，接近工程项目当场。
低压供配电系统实训考评机器设备（双回路）是通过进线柜、计量柜、补偿柜、低压出线柜、联络柜（桥内接线方法）、负载柜构成。
选用立式供电系统，能使学生们构建起较好的职业习惯，全面了解安全操作规程要点。
低压供配电技术成套设备实训机器设备适用电力工程、电气设备、自动化技术、电气工程、工民建等电专业或非电专实训课堂教学。
低压供配电技术成套设备实训机器设备具备：
⑴整体性，可以使同学们对供电系统的一、二次系统有着很深入的了解，了解变电设备的低压配电方法；
⑵系统化，真实反映供电系统的构造；
⑶实战性，以较真实工作现场，做到当场教育的目标，在提升学生操作能力的前提下，增强对基础理论知识的学习；
⑷安全系数，在进线柜前端提升漏电保护器，机械设备具备短路故障、负载等保护方式。开门关闭电源操纵，为确保安全，除计量柜外，全部柜体装有开门关闭电源的继电器控制系统。
⑸步态分析性，配电设备成套设备设备柜体所有开有视窗，使学生在确保安全的前提下注意到机器的元器件、运行状态和大多数主接线。
二、性能和实训新项目
低压供配电技术成套设备实训机器设备包括不同类型的低压配电箱，覆盖比较常见的低压供配电系统配置。
柜体安装方法为整体安装方法。出入线方法为先（下）出入线。
低压柜选用分段式母线槽接口方式，与下引母线槽和引出来排开展软接头，学生们能完成防护开关、隔离开关、交流接触器、电压互感器、仪表盘、无功补偿柜、别的控制电器、母线槽的拆卸与连接和实际操作。
一部分实训新项目：
1、配电设备系统运行方式实训
2、低压变电设备的倒重合闸实际操作实训
3、双回路及联络柜实际操作实训
4、电压互感器实训
5、电压互感器接线方法
6、有功功率、无功功率电表的接线实训
7、多用途综合性仪表盘接线实训
8、抄水表实训
9、开关家用电器实训
⑴低压框架断路器的原理与接线
⑵低压塑壳断路器的原理与接线
⑶防护开关的原理与接线
10、手动式功率因数补偿实训
11、全自动功率因数补偿实训
12、低压电力线路分级保护实训
13、接地系统实训
14、0.4KV灯光控制系统配电设备实训
15、0.4KV动力装置配电设备实训
16、母线槽联络柜倒闸实训
17、操作规程学习培训
18、供配电系统工、维修电工职业资格培训考评练习
四、低压供配电技术成套设备实训机器设备别的
⑴应用自然条件
1、周围空气温度不超过 40℃，不少于-5℃,在24小时之内平均气温不超过 35℃。
2、空气湿度在最高温 40℃时不超过50%,在比较低温度时容许有较高的空气湿度，如 20℃中为90%；
3、气体清理，无侵蚀性及爆炸性粉尘，无导电性及能毁坏绝缘层的浮尘；
4、无明显摇晃和冲击振动的场所，竖直组装，坡度不应大于5度；
5、平均海拔不超过2000米；
6、机械设备适用下列环境温度运输贮存；-25℃至 55℃。在短期内（不超过24钟头）不超过 70℃。
⑵关键性能参数
①、稳定绝缘层工作电压：直流电660V
②、额定工作电压：沟通交流380V
③、辅助电路额定工作电压：沟通交流380V、220V
④、母线槽额定电压：100A
⑤、支系母线槽额定电压：10~16A；
⑥、柜体规格：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm
⑶结构类型
①、柜体由薄钢板冲压成型，选用标准化设计，构造零-件实用性强，冲击韧性高。
②、柜体上端为主导母线槽室、前侧为家用电器室、后侧为电缆线出入线室，各室之间有厚钢板或保温板作防护，以确保安全可靠。
③、柜体构造零件的表层防护层喷漆颜色美观大方质量稳定。
④、机械联锁：GCK柜抽屉柜小间的门与隔离开关或防护开关的操纵杆配有机械联锁，仅有摇杆在开断部位时门才可以开启以确保安全性。
⑤、受电开关、联系开关（多回路供电系统时）及GCK柜的抽屉柜都具有2个部位：接入位置及断开部位。
