智能化工厂供电自动化技术实训系统（真实系统
智能化工厂供电自动化技术实训系统主要是由低电压及主控室、高压室和操作间构成。本智能电网仿真模拟35kV入线经降压变压器降血压至10kV再降血压至400V整个高低压配电全过程。全部供电系统一次系统从高低压设备30台套构成，二次一部分采用了微型机综合性继电保护装置系统软件。所采用设备及智能化厂矿企业在运行机器设备同歩，设备先进，智能化程度高。

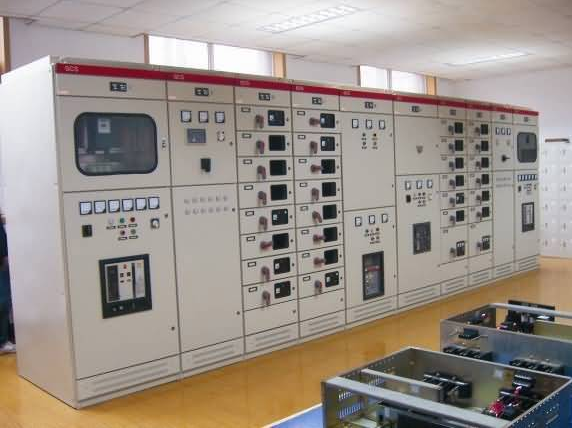

为夯实学生们的基础知识、提高学生的运手水平，本智能化试验配电站还提供了包括供电系统综合性实训装置。综合性实训装置主要是由几台套低压配电设备构成，根据低电压继路器仿真模拟髙压断路器。
该智能模拟配电站能承担电力技术、供电系统及其自动化、供配电系统等相关专业学生们的实验和实习教学工作。可开设“变电站倒闸操作”、“电器设备绝缘及抗压试验”、“变电站二次回路及保护装置试验”、“短路电流计算模拟仿真”等试验，及其“仿真模拟变电站见习”。依据配备的试验台户数每一次可容纳40-100位同学同时参加试验、见习。根据试验见习等练习，可以使同学们对具体的变电站有整体上的掌握，对常见的配电设备有直观地了解，把握配电设备实际操作、布线的运手水平。
一、概 述
除特别要求外，所提供设备和原材料都应按照下列学好及组织最新标准和技术规范来设计、生产制造、检验跟组装。
采用的标准规范名称及编号
《髙压输变电设备的绝缘相互配合》 GB311.1
《电工名词术语》 GB2900
《标准电压》 GB156
《包装贮运标志》 GB191
《髙压开关机器设备通用技术标准》 GB11022
《交流高压电器在长期工作时的发热》 GB763
《沟通交流髙压断路器》 GB1984 《电压互感器》 GB1207
《电流互感器》 GB1208
《高电压试验技术》 GB311.2～6
《髙压输变电设备的绝缘搭配使用规程》 GB311.7
《沟通交流髙压防护开关和接地装置开关》 GB1985
《3～35kV沟通交流金属材料封闭式开关机器设备》 GB3906
《继电器及继电保护装置基本试验方法》 GB7261
《保护继电器的结构型式与基本技术导则》 GB10231
《交流无间隙金属氧化物避雷器》 GB11032
《电气装置安装工程高压电器施工及验收规范》 GBJ147
《交流无间隙金属氧化物避雷器》 GB11032
《导体的颜色或数字标识》 GB7947
《外壳防护等级》 GB4208
《变压器、高压电器和套管的接线端子》 GB/T5273
《额定电流35kV以下的电缆铜线、铜包铝线塑胶绝缘电线电缆》GB/T12706
《10-35kV室内髙压真空泵断路器订购技术标准》 DL403
《沟通交流髙压断路器订购技术标准》 DL402
《高压带电显示装置技术条件》 DL/T538
《室内沟通交流髙压开关柜订购技术标准》 DL404
《沟通交流髙压断路器主要参数采用规程》 DL/T615
《髙压开关柜闭锁装置技术标准》 SD318
《继电器》 IEC60255 《髙压开关》 IEC265
《髙压沟通交流开关断路器》 IEC420
《髙压开关设备及控制系统的通用条款》 IEC694
《额定电流1kV之上至72.5kV(含)沟通交流金属材料封闭式开关设备及控制系统》IEC298。
自然条件最大工作温度： 40℃ 最少工作温度： -18℃ 较大日温度差： 30℃ 平均海拔： <1000m 最大月均值空气湿度 90% ( 25 ℃ )
二、髙压开关柜技术标准
（1）35kV金属材料铠装电缆式髙压开关柜（KYN□－40.5）
1) 35kV髙压开关柜性能参数
1、额定电流：40.5kV
2、额定电压：630A
3、额定频率：50Hz
4、额定值短路故障开断电流量：31.5kA
5、额定值热稳定电流量（4s）：31.5kA
6、额定值动平稳电流量（最高值）：80kA
7、额定值绝缘水准：雷电冲击耐受电压：185/ 215kV(防护断裂面) 1min直流耐受电压：95/ 118 kV(防护断裂面)
8、防水等级：IP4X
9、尺寸：1400×2800×2600mm(宽×深×高)
10、操作电源：DC220V
（2) 35kV移开式髙压开关柜整体结构规定
1、开关柜形式采用KYN□-40.5型金属材料铠装电缆移开式开关机器设备，此设备分箱体与可抽出来构件两个部分。箱体的所有预制构件包含板、框架等均使用高品质槽钢和敷铝冷轧钢板铆合或螺钉栓接成的。前板采用2.5mm的高品质厚钢板，部位进行粉体涂装，柜里挡板用2.5mm以上镀锌板和SMC真空成型绝缘板，全部柜身体内挡板由螺栓紧固拼装成的，全部零件皆在进口数控机床软性自动生产网上进行，其线形和尺寸公差不得超过0.1mm。外观油漆别具一格，附着力强，硬度大，耐腐蚀性好，耐老化，圆润饱满，固色性能良好。
2、KYN□–40.5型开关柜应该是消化吸收同类产品的优势，引入先进水平的真空泵开关柜技术性开发研制出创新产品。
3、柜型为断路器移开式，结构紧凑，布线计划方案组成丰富多彩；作用手车交换性好，维护方便。
4、箱体绝缘采用复合型绝缘，绝缘技术高，相对地、两色外露带电部分空气绝缘间隔超过300mm，绝缘子爬距超过810mm，达到全工作状况的需求。
5、开关柜由单独隔开的断路器室、母线室、电缆线室、仪表室构成，各室有独立安全通道与顶端泄压装置相接通。
6、母线系统软件采用热收缩膜原材料提升绝缘；柜间根据防护套管连接，有效预防短路故障燃弧安全事故扩散。
7、仪表室与髙压一部分彻底隔开。变频电缆可先通过仪表室柜间安全通道或者通过设在柜底、柜上的二次电缆通道，走线组装、调节、维护方便。
8、柜里配备加温除湿装置，具备手动式及全自动感湿运行两种形式。
9、箱体采用高品质槽钢和敷铝冷轧钢板，零部件根据规范化的工作服焊接而成，总体结构电焊焊接一部分，尺寸精度高，应力小，安装方便。
10、箱体应采用环氧树脂胶粉末静电喷涂，色调由买家明确，必须符合技术性所规定的相对应规定。
11、意外事件的预防防护等级为IP4X，达到“五防”作用，配备完备的闭合操作模式及带电体显示仪表，确保操作人员的安全。机器设备泄压装置当发生内部结构故障卸压活守门员全自动打开，保证人员及相邻机器的安全性。
12、开关柜的反控制面板分上、下二一部分，上端为控制及维护一部分，下边为开关一部分，仪表盘、电磁阀、操纵开关、按键等都嵌装于操纵部分门边，下边控制面板都设有视窗。柜里关键电气元器件有独立的隔室，如电磁阀室、断路器手车室、电缆线室和主母线室等，室与室间用接地装置的金属或SMC真空成型绝缘板隔开。柜里母线室、断路器室及电缆线室都有独立的与外壳具有相同防水等级的压力释放安全通道，其出入口部位建在柜上，保证对人体没伤害。在外部故障，此装置工作压力出入口能马上打开，以全自动释放出来内部结构工作压力。柜里配有照明灯具，在门边设开关。
13、主母线应用铜母线，母线室采用适用绝缘子。柜间的母线室间用接地装置金属材料挡板隔开，母线由绝缘防水套管中越过，其管口封闭式。母线出事故应不受影响邻近的间距。联接母线应用高韧性公英制地脚螺栓，联接面均作表层处理，联接用螺栓的规格和紧固力矩按GB/T5273规定执行，使母线钢筋搭接处的回路电阻最少。联接一部分装有预压制的绝缘盖盒。
14、断路器的控制面板具备操作机构扭簧人力储能技术摇杆设备，手动式合、吸合按键、实际操作电子计数器及其断路器分、合区域的机械设备标示。为确保实际操作及检修安全，断路器与箱体开关室及接地装置开关均具有DL404标准化的五防互锁作用。断路器小轿车挪动用手力推进机构促进，轻便省劲、目标清晰，同类产品小轿车具备交换性。当断路器小轿车处在接入、试验状态时，具备俩对常开触点标示部位。
15、安全性遮板（绝缘悬板后盖板）送入开关手车时安全性遮板全自动打开，拖出开关手车时安全性遮板全自动跌下（或提高）封闭式一次断路器。在后盖板关闭时，做为断裂面能够承受直流118kV，冲击性215kV的抗压水准。
16、箱体设总电线接头，其电导体材料为铜制，并且在箱体排序横方位全线贯通。接地刀闸及高压避雷器电线接头用专门电线接头与柜里总电线接头立即连接。
17、全部变频电缆在阻燃性绝缘管路中走线应塑料带盘绕。
18、35kV髙压开关柜里协助输电线和二次线联接操纵、维护及电气仪表的小线，电流量回路电缆截面不低于2.5mm2多芯铜导线，工作电压回路电缆截面不低于1.5mm2多芯铜导线，绝缘级别为0.6kV。联接计量设备的小线，电流和电压回路电缆截面不低于4mm2多芯铜导线，绝缘级别为0.6kV。柜里小线应整整齐齐的排序夹持。全部不和主回路相连的小线应采用同一种醒目的颜色，并且在接线端子处配有长久的标识，合乎IEC446规范。每一个作用模块或元件的柜里外小线必须要在接线端子排上联接，并留出25％的预留接线端子。每条输电线固定于接线端子上并可根据需要采用连接片开展多条输电线线接。
19、开关柜接线端子排上留出远方控制重合闸、吸合实际操作，远处监控重合闸及吸合部位及其远处精确测量（电流量）的接线端子。
20、裸露的带电部分，其顶尖或突显位置均相切（如母线相接处的紧固螺丝等），使静电场联合分布避免造成电弧放电。
（3）35kV断路器手车装于柜里的断路器小轿车依据用处分成断路器手车、互感器手车等，类似、同样型号的手车能够交换。手车在柜里有防护部位/试验位置及工作位置，手车在柜里采用手力推进机构促进，每一位置配有定位设备，以保证在各个部位锁住。手车采用涡轮蜗杆组织出入。
断路器小轿车应具备以下三种部位：
1、联接部位(工作位置)：主回路及控制回路均正在连接，具备锁住设备及标示。
2、试验位置：主回路防护，操纵回路连接，具备锁住设备及标示。
3、防护部位：主回路及控制回路都防护，且二者不能联接。
（4）35kV柜里互锁开关柜具有“五防”作用，即：防断路器重合闸状况下误拉、误送入手车；防误进通电间距；防通电合地刀；防带地刀重合闸；防带负载抽送一次隔离开断路器。
