微波及无线天线综合性实验系统

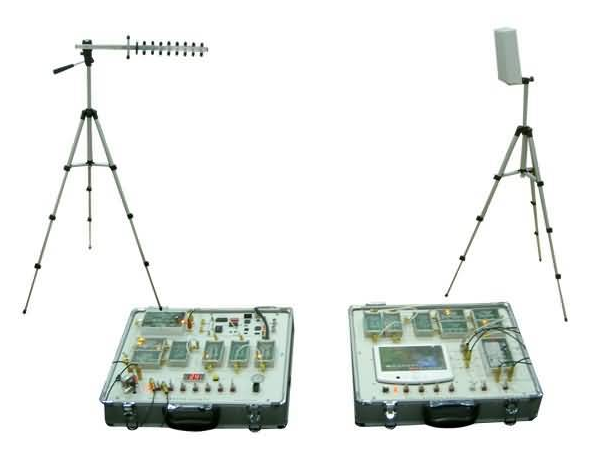

微波与无线天线综合性实验系统由微波与外置天线发送实验系统及微波与无线天线接受实验系统2个实验箱构成。它是我公司全新研制出功能齐全、实验内容丰富的多无线信道微波发、收系统。
二、系统特性
1. 输出功率为2.4GHZ
2.4GHZ是国家规定业余无线电频率段，也不会对外网地址与网络系统造成电磁辐射；
2.4GHZ能集中体现微波数据信号特性；
2.4GHZ配套设施仪表盘价格便宜，有利于实验室基本建设。
2. 微波与无线天线综合性实验系微波发送实验系统及微波接受实验系统各自制作在这两个单独的实验箱里，有利于拉开间距，开展微波数据传输实验及微波无线天线特性实验。
3. 该系统微波传送具备16个单独无线信道，电脑键盘设置LED表明，实际操作设置形象化便捷。可以完成微波结力、微波组网方案、微波一点对多一点等多种形式通讯，而且可防止实验室中几台机器设备与此同时相关工作的彼此影响。
4. 系统模块固定不动于大基材上，数字功放构件由箱里开关电源独立供电。外界无开关电源联线，实验时联线简约、可靠性高。暂时不工作中模块的开关电源可以用开关心断，减少不必要的彼此影响。
5. 微波模块相互连接选用电镀金钢度SMA连接头联接或软电线连接两种形式，既提升相连的靠性，与此同时也不失模块相互连接的协调能力。学生通过软电缆开展模块之间联接，有益于了解微波系统中数据信号的操作流程，与此同时也方便对单独模块键入、脉冲信号进行测试。
6. 实验箱里各微波模块选用全透明抗静电后盖板（我们公司独家代理创新），有利于学生们收看微波模块内部构造，提高对微波模块的理性认识。
7. 内置140MHZ中频信号源，微波扫频信号源，只需配备微波频谱分析仪，就可以完成所有实验。
8．配有微波数据信息无线中继模块。可以进行高速数据的微波无线中继；微波电话呼叫、延续、语音通话；PC机间USB数据信息微波传送。
9.装有彩色电视机摄像头和监控器，可以实现当场视频画面和声频微波传送。
10.选用五颜六色液晶监视器，图像清晰，视觉冲击好。装有USBapi接口，可以进行数据图像的微波传送。
三、性能参数
1.该微波实验系统由微波推送分系统和微波接受分系统两个部分组成，方别设计方案放置2个单独的实验箱里，有利于拉开间距开展通信传输实验。
2.微波推送分系统由高频解调器、高频振荡器、微波锁相环路振荡器、微波上变频调速器、微波前置放大器、微波推送滤波器、微波功率放大电路及微波发射天线等构成，组成较为完整的微波调频发射机。并配有小型摄像头、数据信息复接及解复器、手机插口等，能够实现仿真模拟图象、高速数据及电话信号的微波推送。
3.微波接受分系统由接收天线、接受滤波器、微波低噪声放大器、微波下变频器、微波压控振荡器、高频滤波器、高频放大仪、高频调制解调器等构成，组成一个完整的微波接收器。并配有五颜六色液晶监视器，用以图象接受；装有扫描仪振荡器，它和微波压控振荡器相互配合，组成微波扫描仪振荡器，适合于微波滤波器及微波放大仪等部位的相频特性的测量。
4.微波实验系统可运行于八个频道栏目，频道栏目由调频发射机板上的频道栏目开关挑选，中心频率由数码管显示，多频道栏目能够避免几台实验机器设备与此同时工作的时候彼此影响。
5.内置高频振荡器、微波频偏振荡器、高频调配/调制解调器、数据信息复接/解复器、手机插口、监控摄像头、显示屏等，只需配置频谱分析仪便能完成各种微波构件及系统实验。
6.标准配置800MHZ振荡器及开槽线、SMA配对负荷、SMA短路故障负荷等，可以完成同轴电缆基本原理实验。（AZ53O-E静电场单级摄像头需此外购买）
7.标准配置全方无线天线及定向天线，可以完成天线原理实验。
8.可以完成微波收、发系统一共l6个数字功放及有源模块的独立测试及综合能力测试。
9.可以完成微波收、发系统独立测试及综合能力测试。
10.可以完成微波图象、高速数据及微波电话通信综合实验。
11.各微波数字功放、有源模块关键特性：
高频解调器：
短视频/高速数据（2.048MB）键入：1.00.2VPP
声频/低速档数据信息 （2.4KB） 键入：1.00.2VPP
高频导出：140MHZ PAL-D/K 或高低速数据流分析 50 SMA
高频振荡器：
微波锁相环路振荡器：
微波上变频调速器：
微波前置放大器：
微波推送滤波器：
微波功率放大电路：
微波发/收无线天线：全向天线
八木天线
微波接受滤波器：
微波低噪声放大器：
微波下变频器：
微波压控振荡器：
高频滤波器：
高频放大仪：
高频数据信息调制解调器
高频键入：140MHZ 高/低速档数据流分析 50 SMA
高速数据导出：2.048MB 1.00.2VPP
低速档数据传递： 2.4KB 1.00.2VPP
四、实验新项目
SG-425型服务平台简述
第一部分 微波检测仪表详细介绍
第二部分 微波部件检测
实验一 70MHZ高频振荡器
实验二 压控振荡器
实验三 压控振荡器频偏特点精确测量
实验四 上变频调速器
实验五 滤波器
实验六 微波电调光衰减器
实验七 微波低噪声放大器
实验八 锁相环路视频信号
实验九 微波下变频器
第三部分 微波系统检测
实验十 微波上、下变频系统
实验十一 卫星信号微波传送系统
实验十二 微波语音传送系统
实验十三 微波可视电话传送系统
实验十四 微波低速档传送数据系统
实验十五 微波快速传送数据系统
第四一部分 同轴电缆及配对基础理论实验
实验十六 微波同轴电缆参数测定与测算
实验十七 终端设备开路同轴线及微带线透射系数及回损精确测量
实验十八 终端设备短路故障同轴天线和微带线透射系数及回损精确测量
实验十九 终端设备配对时同轴线及微带线及透射系数及回损精确测量
实验二十 终端设备接随意负荷时同轴线及微带线透射系数及回损精确测量
实验二十一 终端设备接各种各样负荷时微带线沿途工作电压遍布精确测量
第五部分 微波无线天线实验
实验二十二 微波无线天线精确测量
第六一部分 微波构件制作与调节案例
