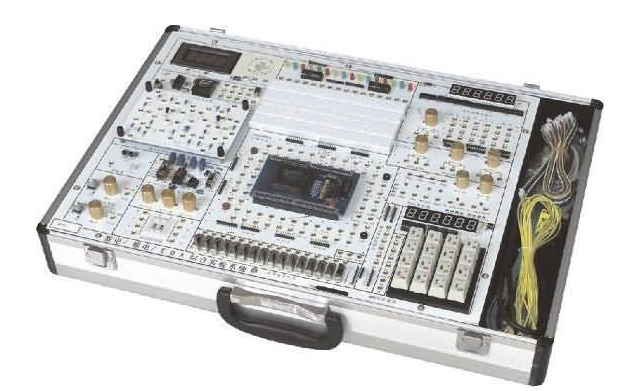

商品信息：
数电、模电、EDA综合性实验系统软件就能完成“电路基本”、“模拟电子技术”、“数字电子技术”、“ISP在系统编程EDA实验”、“VHDL设计”、“电子控制系统综合性设计”等科目的实验。在实验方式上选用全新升级核心理念，保存了经典传统式基础功能模块认证性实验，增强了对心规模性复杂系统的设计、剖析及管理实验，为他们提供了二次开发出来的良好氛围，增强了学生们系统设计理论的培育和实践活动，以满足电子控制系统日趋智能化、复杂和规模性一体化发展的需求，充分体现学用结合，为创新能力人才培养奠定良好基础。
一、数电、模电、EDA综合性实验系统特点:
该实验装置具备安全性、平稳、能读、可调节、形象化、灵便和新式等优点，实际操作简单实用，装置运作靠谱。具有极强的二次开发作用。
1、安全系数
工作安全的维护：无论实验装置在常规工作或者常见故障状况下，不容易严重危害作业人员人身安全。
对操作失误的维护：也不会因为操作失误而造成实验装置毁坏。
电源过电流保护：因断路等常见故障经过流时，能自动断开实验装置开关电源。
电源电压保护：开关电源电流过大或欠压保护时，会自动断开实验装置开关电源。
2、形象性
实验装置作用模块的重要电气原理或特点将于控制面板或电路卡里标示，实验装置各作用管脚的标记标明在板上。
3、协调能力
实验装置选用电脑主板及各模块分开的设计，可编程元器件电焊焊接在单独模块上。根据挑选模块能选不一样生产厂家、不一样型号规格、不一样体量的可编程元器件，既可以融入不一样的课堂教学必须，也使得系统的作用和范围拓展变得更加便捷。
为了更好地实验实际操作，尽可能减少实验仪表设备的依赖性，实验装置电路板上各部件作用模块（包括一些基本要素模块和实验实用工具）大部分都是互不相关的，也可以根据应该选择模块开展布线。
实验装置给予拓展集成化电源插座、面包板及部分必不可少的分立元件等，留有充足的布线机遇，也帮实验装置留有充足的机动性协调能力。
4、独创性
实验装置带来了逻辑性可编程实验平台与仿真模拟可编程实验服务平台，在其中逻辑性可编程实验服务平台包含CPLD/FPGA模块，仿真模拟可编程实验服务平台包含ispPAC模块。不一样模块应用不同类型的处理芯片，根据需求可选择合适作用芯片模块插收到实验电路板上。
二、数电、模电、EDA综合性实验系统技术指标：
（一）数据电路作用模块
1、4×4矩阵键盘：矩阵构造，组合按键。
2、8位乒乓球开关：开关量键入。
3、十六进制8421拨码盘：给予0～9,A～F 十六进制编号值。
4、24位开关量导出：发光二极管红、黄、翠绿色三组各八只亮度对比发光二极管，含电流量推动。
5、6位LED表明：7段数码显示管静态数据动态显示6位，动态展示方法1-6位都可，含电流量推动。
6、有源晶振：4MHz规范数字时钟，根据模块漏线器挑选，向可编程元器件CLK1给予数字时钟。
7、可编程矩形脉冲产生器：由555震荡器组成工作频率可调式、脉冲信号可设定的矩形脉冲产生电路。
8、单脉冲计数器：给予加消抖解决单独±单脉冲键入。
9、逻辑性笔：可测逻辑性高低电平、高阻和单脉冲情况。
（二）仿真模拟电路作用模块
1、仿真模拟电路模块连接区：可对接各种各样仿真模拟电路实验模块
2、波形发生器模块
输出波形：波形、三角波、正弦波形
幅度值：正弦波形：0～14V（14V为峰-最高值，且正负极对称性）
三角波：0～24V（24V为峰-最高值，且正负极对称性）
波形：0～24V（24V为峰-最高值，且正负极对称性）
工作频段：分四档2HZ～20HZ、20HZ～200HZ、200HZ～4KHZ、4KHZ～100KHZ
3、直流电视频信号模块：两路±5V、±0.5V、两种持续可调式。
4、3位半数字电压表：检测范围：-19.99V～ 19.99V
（三）EDA实验作用模块
1、由数据电路作用模块、仿真模拟电路作用模块所组成的。
2、可编程元器件模块（根据需求挑选）
（四）拓展实验模块区
1、集成化电路拓展电源插座：可插实验用IC芯片或ispPAC模块。
2、面包板模块。
三、数电、模电、EDA综合性实验系统软件实验具体内容：
（一）数据一部分基本上实验：
（l）门电路逻辑功能及检测；
（2）组合逻辑电路(半/全加器)；
（3）R-S、D、JK4、触发器原理；
（4）三态导出触发器原理、锁存；
（5）集成化电子计数器及存储器；
（6）时钟频率电路检测及科学研究；
（7）数据选择器和数据选择器；
（8）波型产生及单稳态触发器；
（9）555时基电路
可选择做如下所示实验：
（10）CMOS门电路检测；
（11）门电路的驱动能力检测；
（12）MSI加法器实验；
（13）存储器以及运用实验；
（14）次序单脉冲和脉冲调节器电路；
（15）多通道仿真模拟开关以及运用实验；
（16）四路优先选择裁定电路实验；
（17）TS、OC大门的系统测试以及运用实验；
（18）逻辑性笔实验和分析实验；
（19）市场竞争探险实验；
（20）电子计数器MSI芯片运用；
（21）施密特触发器以及运用实验；
（22）数据计时器实验；
（23）电子器件校音器实验；
（24）TTL不一样系列产品处理芯片性能参数测量实验；
（25）TTL与CMOS相互连接实验；
（26）触发器原理运用实验；
（27）时钟频率电路运用实验；
（28）单稳态触发器以及运用实验；
（29）工作电压逆变电路实验；
（30）数字示波器多踪显示接口实验
（二）仿真模拟一部分实验具体内容：
（1）分立元件电路实验
1、基本上单极变大电路；
2、二级变大电路；
3、负的反馈变大电路；
4、射级跟随器；
5、差动保护变大电路；
6、占比求合计算变大电路；
（2）集成化计算变大电路
7、仿真模拟计算电路
①电压跟随器
②反方向占比放大仪
③同相位占比放大仪
④反向求合占比放大仪
⑤二端键入求合变大电路；
8、积分兑换与求微分电路
①积分兑换电路
②求微分电路
③微积分学电路；
9、波型产生电路
①方波发生器
②pwm占空比可调式的方形波发生器
③三角波产生电路
④锯齿波产生电路；
10、有源滤波器
①带通滤波器
②高通滤波器
③带阻滤波器；
11、电压跟随器
①过零电压比较器
②反向滞回比较器
③同相位滞回比较器；}
（3）其他实验
12、集成化电路RC正弦波形震荡；
13、集成化功率放大电路；
14、整流滤波与并接稳压管电路；
15、串连稳压管电路；
16、集成化稳压管电路；
17、RC正弦波振荡器；
18、LC震荡器及选频放大仪；
19、电流量/电压转换电路；
20、工作电压/频率转换电路；
21、相辅相成对称性功率放大电路；
22、波型转换电路
（三）电路剖析基本上实验：
1、常见电子元器件的特点了解（2、3端元器件）；
2、伏安特性的检测；
3、受控源特征的科学研究；
4、R、C电路特点；
5、1、2阶电路的暂态（频域）回应；
6、多口互联网的科学研究。
（四）EDA实验具体内容
1、模块电路设计实验：
（1）常见门电路设计；
（2）伺服电机/数据选择器设计；
（3）触发器原理立即序电路设计；
（4）同歩/多线程电子计数器设计；
（5）电脑键盘扫描仪实验；
（6）加法器实验
2、综合性设计实验：
（1）SSI组成电路的设计与探险市场竞争观查；
（2）MSI组成电路的设计；
（3）可读写能力存储器的设计。
3、 研究创新实验：
（1）数字频率计；
（2）数字电子钟设计；
（3）十字路口交通信号灯自动控制器的设计；
（4）出租车计费装置的设计；
（5）高通滤波器设计；
（6）DAC、ADC实体模型设计；
（7）数字控制综合性系统软件设计
四、实验系统设置：
1、数电/模电/EDA实验箱一台（含开关电源）
2、沟通交流电源插头一根
3、在设备逻辑性可编程模块一块（或几块选装）
4、在模拟系统可编程模块一块（几块选装）
5、并行处理免费下载电缆线一根
6、仿真模拟电路实验板一块（几块选装）
7、电流表棒一支
8、实验手册一套
9、实验输电线若干根
