立式电工实验装置

KCLD-626A型立式电工实验装置

一、产品的特点：
　　实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。根据实验复杂程度选取挂箱个数。该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。

二、实验台、实验屏和实验操作桌结构及功能：
1、实验台构成与性能
 1.1.电源及参数
 1.1.1输入电源:三相四线电源，输入时指示灯亮
 1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
   A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调        电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
   B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
   C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
   D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压: <5mV。
   E组:单相交流市电输出，供用户自备设备使用。
 1.2功率输出函数发生器：

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

1.3单次脉冲:每次可输出一对正负脉冲。
1.4音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.5七段译码器：3组七段译码器及对应译码显示数码管。
1.6绝缘电阻：>5MΩ
1.7漏电保护：漏电动作电流≤30MA

2、实验屏：
2.1外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000uA。
2.2外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～10mA。
2.3外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.4外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.5外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.6外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.7四路电流插座：与配备的电流插头配套使用，在实验中实现一表多测。
2.8指针式功率因数表：外测实验电路功率因数，2.5级。
2.9指针式±100uA电流表，1.5级，外测。
2.10指针10mA电流表，1.5级，外测。
2.11实验变压器：100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。
2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换，安放方便。

3、实验操作桌：加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，下边为存放柜，用于存储元器件。

三、构成与配备

（1）构成：实验装置由实验屏、实验模块挂箱、实验操作桌构成。一台二座，规格：160×70×172cm

1、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。

2、实验台：由电源、信号源、安全保护装置构成。

3、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。

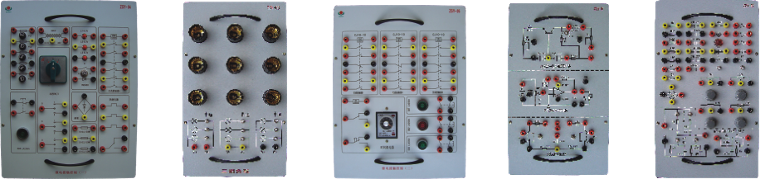

4、实验模块挂箱：
ZKC-01  电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。
ZKC-02  由常用分立元件，RC选频网络测定单元组成。
ZKC-03  三相负载
ZKC-04  继电控制一单元
ZKC-05  继电控制二单元

（2）器材配备(每台2座)：
1台180W三相电动机，1只MF500万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套工具，2张学生凳。

（3）用户自备器材：示波器（型号不限），毫伏表，滑线变阻器。

四、多媒体示教控制台：

1、产品概述：

该设备是根据实训室教学管理的要求而设计开发的多功能型多媒体网络化示教控制系统。系统采用半圆形设计，分为图像影音控制区、电源、网络控制区、计算机控制区等三大部分，配套有网络控制系统、影音控制系统、电源控制系统及智能考核软件、网络监控管理软件等软硬件设备，可对学生系统进行电源控制，计算机网络控制、工控设备网络控制等。

2、技术参数:

工作电源：三相五线  380V±5％  50Hz

安全保护：漏电保护（动作电流≤50mA），过流保护

规格尺寸：2400×800×780mm

额定功率：<11KW（12台为例）

环境温度：－10℃ ～40 ℃

相对湿度：<85%

设备重量：100Kg

3、产品结构:

桌身部分：采用国家甲级环保型16mm厚三聚氰胺板材，所有截面用PVC塑胶热熔胶封边，整体设计为多功能组合式应用。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。

桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。

实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色丝印工艺，颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。

五、设备配置清单（以30座为例）

六、实验项目：
