3.5KW并网型光伏发电教学系统

系统简述

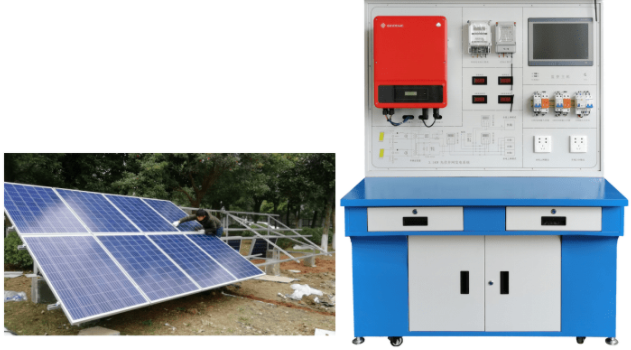

分布式系统投运光伏发电电课堂教学系统，主要是由太阳能组件矩阵以及支撑点支撑架、直流汇流箱、避雷系统、光伏逆变器、沟通交流配电柜、监管系统以及接入电缆线等构成。

在天气晴朗的大白天，装到屋顶上太阳能组件发出来的直流电源通过光伏逆变器逆变为与电网同频率同相位的单相异步电机给负荷做好供电系统，在夜间或下雨天等太阳照射不好的情况下，系统处在待机模式，载荷用电量所有来源于电网。同时在系统与互联网连接网络前提下，能通过系统电脑监控软件来随时查询系统的工作状态和故障信息，或者选装远程通讯数据采集终端，将系统工作中数据信息根据GPRS或以太网接口，传送到你手机、平板或随意一台连接网络的电脑，这样有利于远程控制即时操控发电厂的信息。

系统性能参数：

项目规划3.5KW 投运型太阳能发电课堂教学系统 标准配置一部分太阳能组件3.5KW（250W光伏电池×16块） 太阳能组件支撑架1套（平顶房支撑架或瓦片屋顶支架）光伏逆变器1台3.5kW（SGD-3.6K-S） 沟通交流配电柜1台当地电脑监控软件1套电力工程联接电缆线1套辅材1套选装一部分GPRS数据采集终端1台远程监控软件1套（安卓系统、IOS或PC版可选择）环境监测仪1台（可检测自然环境五要素数据信息：风力、风频、太阳辐射强度、工作温度、空气相对湿度）通讯连接电缆线1套系统性能参数系统使用期限25年及以上系统占地总面积≥26m2 系统日均发电能力5.98~15.3度 系统日均节省耗煤量量2.093~5.355kg 系统日均节省二氧化碳量4.62~11.81kg

创新性的视频监控系统系统

课堂教学系统所使用的逆变电源内嵌Wifi卡，PMB能储存传感器全部核心数据。与此同时配置RS485、RS232、USB和以太网接口通信接口。能选使用wifi-kit和GPRS-kit。免费体验电脑监控软件可以直接通过及移动智能终端清楚直观地查询导出数据信息，大家可以无论什么时候查询光伏发电站的太阳能发电生产量和公共性电网的用电量状况。

2个RJ45电源插头用以多点通信，换句话说，根据这俩电源插头和电缆线，最多能联接 50 台逆变电源到一个上位机软件上，上位机软件还可以在同一时间通过一个单一的通信电缆和这些逆变电源通讯，通过这个电源插头，用户能从这种逆变电源中获得数据信息，并可以配置信息。

界面友好，有利于实际操作

系统所采用的逆变电源有着精致的显示器，表明设备全部有关的运转信息和设定，三个LED灯各自标示设备的运行情况，通讯状况和是不是有误信息，用户能够一目了然的理解设备的即时运行情况。

物品/序号描 述ALED灯（黄）–数据通讯BLED灯（绿）–工作中CLED灯（红）–出错D往上键E往下键F取消键G确定键

光伏逆变器主要参数

Ø 直流电侧主要参数

1) 较大实际功率：4500W

2) PV短路容量：20A

3) 较大输入电流：20A

4) 满负荷MPP电压范围：180-450V

5) 较大输入电压：500V

6) 最少输入电压：150V

7) 启 动 电 压：170V

8) 至大功率追踪数：1

9) 防逆流作用：有，配套设施防逆流感应器

Ø 沟通交流侧主要参数

1) 额定值沟通交流输出功率：4000W

2) 较大输出电流：19A

3) 接口方式：单相电

4) 额定值电压：220Vac,230Vac（电网配对）

5) 电压范畴：185v-276v

6) 额定值输出频率：50Hz/60Hz

7) 总电流波形畸变率：＜3%

8) 功率因素：≥0.99

9) 至大功率追踪高效率：99.9%

10) 安全级别：一级

11) 防水等级：IP65

Ø 参考依据

1) 电气安全规范：EN 62109, AS/NZS 3100

2) 电磁兼容测试规范：EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3

3) 投运规范：VDE 0126-1-1, RD1699, EN5, C10/11, G83/2, UTE C15-712-1, AS4777, CQC, CEI 0-21

Ø 支撑架

1) 斜坡式，规范工程项目用C型镀锌铁

2) 支架材料：工程项目用镀锌方钢，含标件，接地装置孔等所需要的所有构件，含支撑架基本建设基座。

3) 矩阵点地面积：安装在屋顶或路面点地约 23平米

Ø 电缆线

1) 规格型号：阻燃电力电缆 4mm2 ,色调：灰黑色，鲜红色， 光伏发电专用型

Ø 光学连接方法：14块250W光伏组件，每7块串连，分2组运输至房间内试验台

Ø 隔离开关

1) 断路器品牌：正泰电器沟通交流， 真品施奈德：沟通交流/直流电

Ø 电度表：单项工程电子器件智能电能表 DDS607 5（20）A

Ø 双重计量检定电表：

1) 应用领域：计量单相两条线沟通交流有功电能，适用执行单利率电费的光伏和太阳能发电的用户双重计量检定 5（20）A

2) 基本功能

u •液晶屏LCD数字表明

u •正反面向双重计量检定，正方向用电量6位整数金额1位低（999999.9）反方向用电量5位整数金额1位低（F99999.9）。

6.6 试验室智慧用电安全操纵系统

智能电源管理方法系统具备过温、短路故障、过电流、过电压、欠压保护、过压、输出功率限制7大保护作用；开关电源具备一键锁定功能，解决故障时，避免漏电保护开关重合闸，导致触电事故；开关电源具备故障锁定功能，产生故障造成断电时，不可以人为因素通电，只能依靠远程控制消除故障后，才可以通电取得成功；可以通过无线网络4G和有线电视以太网接口与智能手机APP和PC端云服务平台通信，没网络的情形下，教室里全套智能电源管理方法系统可线下单独运作。

1、移动智能终端：智能电源管理方法系统以32位ARM为基础，选用4.3寸五颜六色触摸显示屏为人机交互，实时监控系统设备运行状况，给予Zigbee、CAN等几种通讯方式，具有语音播报功能。能实时检测三相电压、电流量、输出功率，功率因素、工作频率、电磁能等主要参数，液晶触摸屏检测标值。能监管试验室电源故障种类和故障频次；设备自我管理包括年月日时间表明；用户根据刷信用卡方法要求开启设备，PC端开展受权以后，设备可运行应用，PC端可分时图预定设备的开启和暂停！

2、手机上APP：用电量情况页面实时同步现阶段工作电压、电流量、有无功功率、电磁能、设备环境温度、漏电电流值等；用电量数据信息界面能智能化搜索近2年用电量数据信息，设置页面能设定限制电磁能值、负荷值、设备过热值、过欠压值、过欠压恢复期值等。后台管理查询报案日志、实际操作日志、故障日志等。操纵：可以从小程序中远程操作智能化开关的导通。

3、PC端系统：每一个设备情况信息表明，具备好几个子页面，具备故障剖析，用电量能效分析、规范化管理、用户中心管理资料、用户报案追踪定位与信息统计分析；具备管理人员信息改动与权限设置等服务。可一键开启和全部关闭设备，可以单独操纵每件设备的开关！

4、后台管理系统：包括帐号管理、设备管理方法、报修管理、用户管理方法，设备管理方法：①、包括安全管理系统：实时视频监控每一个教室里，可一键浏览全部设备的线上和运行状况，剖析设备利用率及使用时间！②、包括设备连接点：可表明设备地理位置、编号名字、初始化状况、用户编写、用户查看等。

5、报修管理：用户可以进行远程控制报障，反映设备故障信息，编写报障状况，后台管理可以进行远程维护，实时跟进，以从根本上解决用户设备维护保养。

6、用户管理方法：可连接手机号码，对帐户开展一对一的安全加密，实名验证，避免帐户泄露、防盗系统，当场移动数据云服务平台后台系统管理方法。
