机械实训设备实训室建设方案与设备清单

机械实训设备实训室怎么建？这是机械类、机电类专业院校在新建或改造实训基地时最常遇到的问题。机械实训室的设备投入大、占用面积多，一旦规划不合理，返工成本很高。本文给出一套按功能分区的建设方案与设备清单思路，供筹备时参考。

一、先定功能分区，再配设备

成熟的机械实训室通常按教学功能划成四个区，每个区承担不同的课程模块，设备选型也各不相同。

分区一：机械装调区。承担机械装调技术课程与钳工基础训练，核心设备是机械装调技术综合实训装置、机械传动装调综合实训平台，以及多功能创意组合机械系统装配训练综合实验台。这个区的特点是学生要反复拆装，设备要经受高频操作，选型时重点看装配精度保持性与零部件的互换性。

分区二：传动与液压区。承担机械传动、液压与气动控制课程，核心设备包括机械传动与液压控制实训平台、工业机械传动与液压调试平台、机械传动装配与调试平台，以及工业机械装配与液压控制平台。液压回路涉及油液，该区地面要预留防滑与集油措施，设备宜沿墙布置，中间留出教师巡回通道。

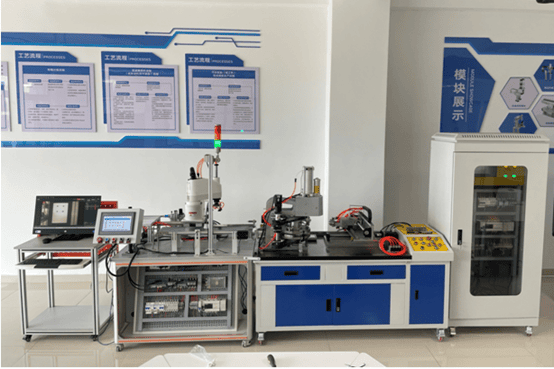

分区三：机电设备安装调试区。承担机电设备安装与调试课程，核心设备为通用机电设备安装与调试综合实训平台、机电设备安装与调试实训平台、通用机电设备安装与调试实训平台。这一区与电工、PLC实训衔接最紧密，建议安排在离电气类实训室较近的位置，方便开展机电联调综合项目。

分区四：拆装测绘区。承担机械测绘与模具类课程，核心设备包括齿轮、轴承及变速箱实训装置、大型拆装减速器、蜗轮蜗杆减速器实测绘图组合训练装置、注塑模具拆装与测量实测绘图组合训练装置、模具锥顶座实测绘图组合训练装置、精密平口钳实测绘图组合训练装置，另可配轴系对中实训平台做精度检测训练。测绘桌与量具柜按小组配置。

二、基础实验设备别遗漏

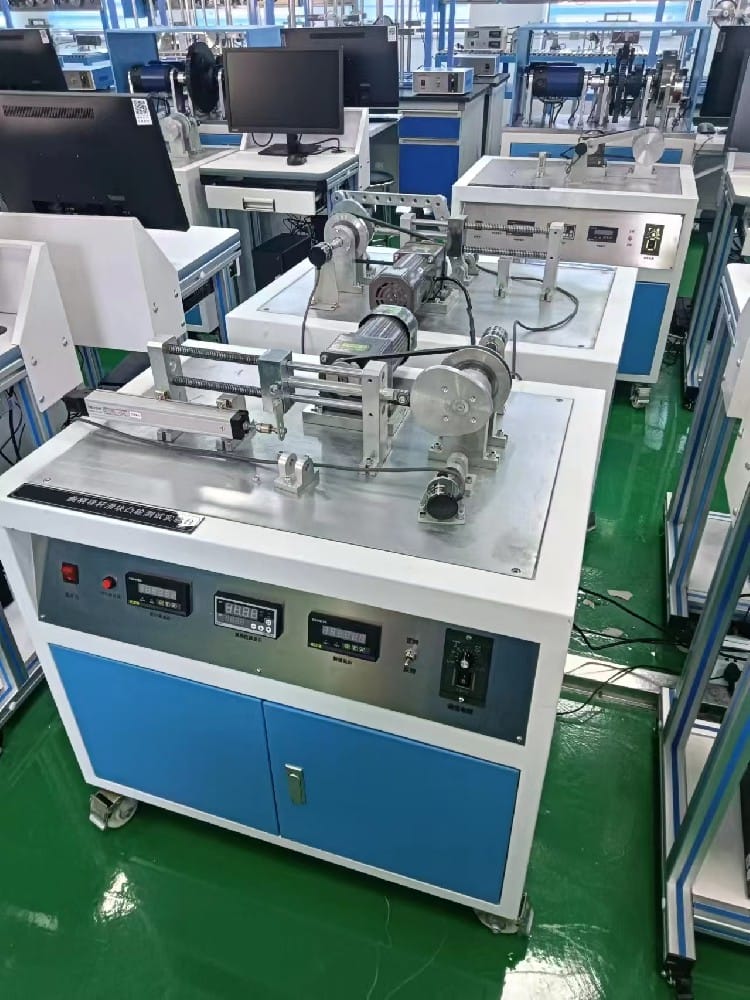

除四大分区外，机械原理与机械设计基础课程还需要一批经典实验台：智能带传动实验台、齿轮范成仪、渐开线齿轮参数测定实验箱、便携式机械系统传动创新组合设计实验台、曲柄导杆滑块及凸轮机构实验台、轮系创新组合及结构分析综合实验台。这批设备单价不高但使用频次高，通常布置在机械装调区旁的开放实验位。

三、布局与配套建议

1. 面积配比：装调与安装调试类设备自身体量大，建议按每台设备周边预留不小于1.5米操作通道规划；拆装测绘区以工作台为单位，密度可以高一些。2. 动线设计：理论讲解区放在入口一侧，四个功能区沿采光面展开，教师示范位设在实训室中轴，保证各区视线可达。3. 安全配套：液压区配油污处理用品，拆装区配独立工具车与零件盒回收架，全室按规范配急救箱与灭火器材。4. 分期建设：预算紧张时，一期先建装调区与拆装测绘区（覆盖低年级课程），二期补传动液压区与安装调试区（覆盖高年级综合项目）。

四、设备清单汇总表（按区）

以上列出的全部机型均为在售产品，逐一查看参数可进入机械实训设备分类页。重点推荐点击了解机械装调技术综合实训装置、通用机电设备安装与调试综合实训平台、机械传动与液压控制实训平台与齿轮、轴承及变速箱实训装置的详细配置。需要实训室整体规划与报价方案，请致电021-56522206。
