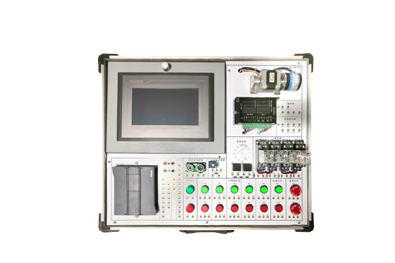

可编程控制器实验箱,西门子PLC实验箱

可编程控制器实验箱,西门子PLC实验箱

一、产品特点

1. 紧凑与丰富：可编程控制器实验箱采用集中式实验模块设计，相较于传统实验台，更为紧凑且合理。同时，实验项目丰富多样，满足从基础到进阶的学习需求。

2. 用户为本：实验项目涵盖基础指令、常用电路以及模块综合实验三部分，充分考虑并采纳了用户意见和建议，实现从简单到复杂的循序渐进学习过程。这些实验项目紧密结合实际应用和教学大纲要求。

3. 扩展与升级：实验箱设计时预留了所有输入、输出、公共端子，方便用户扩展自己的模块以及未来实验系统的升级。

4. 创新主机设计：首次采用主机与实验模块分离模式，更换主机变得更为便捷。

二、技术性能

1. 电源输入：AC 220V 50HZ

2. 工作环境：温度范围-10-55℃，相对湿度<85%（25℃）

3. 主机规格：S7-200 SMART SR30（集成18输入/12输出、AC/DC/继电器功能），内置RS485通讯/编程口，标准TCP/IP以太网接口，可与计算机通讯及组网，无需另配PPI下载电线和网络模块。可扩展通用microSD卡。

三、实验内容

1. 六类基本指令实验：包括取指令、取反指令、与指令等26个具体指令的实验。

2. 十七个模块控制实验项目：包括天塔之光、交通灯自动控制等，覆盖各种实际应用场景。

3. 软件及实验程序：实验箱提供相关软件及实验程序，并配有实验指导资料和连接线等附件，帮助用户更好地进行学习与实践。
