一、智能化动均衡试验台的结构智能化动均衡试验台一般由机台主体、传感器器、控制系统和精确测量系统等部分构成。1.机台主体智能化动均衡试验台主体一般由支撑架、主轴构成，其中支撑架是试验台的关键承重构件，主轴则是承重精确测量试品的关键构件。支撑架和主轴的选材应合乎精度要求，以保证检测精度。2.传感器器传感器器是智能化动均衡试验台中关键的精确测量构件。其主要作用是将震动数据信号转换为电子信号，再运用控制系统将震动数据信号变换为质量信息，以有利于开展质量调节。3.控制系统控制系统是智能化动均衡试验台的核心构件，它由计算机、控制卡、转速传感器器构成。控制系统将精确测量得到的震动数据信号和质量数据信号开展比较，并得出质量调节建议。4.精确测量系统智能化动均衡试验台的精确测量系统一般由光学变换器、荧光面板、标识打印机等构成。精确测量系统通过光学变换器将机械能变换为电子信号，并通过荧光面板体现在标识上。
二、智能化动均衡试验台的工作基本原理智能化动均衡试验台主要通过质量调节的方式来清除转动机械的不均衡力。其工作基本原理主要包含以下几个流程：1.精确测量试品组装在开展动均衡检测之前，首先需要组装好待精确测量机械。2.转动机械震动检测精确测量系统中的震动传感器器会监测转动机械的震动状况。依据震动状况，传感器器会将震动数据信号转换为电子信号，并传送到控制系统。3.质量调节控制系统将精确测量得到的震动数据信号和质量数据信号开展比较，并得出质量调节建议。依据质量调节建议，能够对转动机械的不均衡力开展调节，以实现动均衡调节的目的。4.检测结论导出检测结论将通过精确测量系统导出，以供后面的数据处理和分析。总而言之，智能化动均衡试验台是一种常见的检测仪器设备，其主要作用是开展转动机械的动均衡检测。通过看待精确测量机械的质量调节，能够实现转动机械的动均衡调节，提升机械的工作效率和安全性。

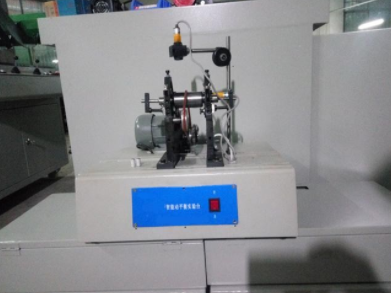

智能化动均衡试验台是一种创新的基于虚拟检测技术的智能化化动均衡试验系统，尤其可用于教学动均衡试验。能在一个硬支承的机架上不经调节就可以实现硬支承动均衡的A,B,C尺寸法解算和软支承的影响指数法解算，既可开展动均衡校正亦可开展静均衡校正，本系统运用高精度的压电晶体传感器器开展精确测量，选用优秀的计算机虚拟检测技术、数字数据信号处理技术和小数据信号获取方式，做到智能化化检验目的。本系统不但能得到试验结论，并且通过动态性实时检验曲线图了解试验的过程，通过人机对战会话的方式栩栩如生、形象地进行检验过程。
一、试验具体内容：多数机械都是由作回转运动和往复运动（往复移动或往复摆动）的构件构成。在这些构件中，除中心惯性主轴与回转中心线重叠的等速回转构件外，其他构件在运动过程里都将产生惯性力。这些惯性力将对支承和机架产生额外的动压力。在很多机械中这种动压力成为减少滚动轴承使用寿命、产生有害震动和减少机械工作效率的主要缘故。因而，研究机械的均衡，对于机械的合理设计，尤其是对现代快速机械的设计和运作，具有关键意义。对于各种实际的机械，其构件在运动过程中所产生的惯性力是有一定规律性的。研究构件惯性力的遍布以及变化规律性，并对惯性力开展均衡，能够有效地清除或减少由构件惯性力或惯性力矩不均衡而产生的动压力，进而缓解机械的震动，提升机械的工作特性和使用使用寿命，这便是研究机械均衡的具体内容和目的。
二、作用及特点：1、虚拟智能化化检测，仪器设备界面。选用虚拟器技术使界面美观，形象，友善。试验结论以数字，曲线图与图形同时显示，试验过程栩栩如生形象，操作简便。2、硬支承动均衡选用A、B、C尺寸清算，永久性定标具有六种支承方式。3、运动情况实时提醒。4、具有剩下不均衡量允差设定作用，全自动提醒达标。5、可开展动态性过程试验。该系统不但能够静态数据显示试验结论，还能够开展持续持续的动态性过程试验。在试验转子回转过程中通过数据分析主界面设立了四个窗口，同时动态性显示转子左右不均衡量数据信号过滤后曲线图、频谱分析图、具体偏心量遍布图、具体相位遍布图。通过观查动态性曲线图的变化，使学生更为深入了解动均衡试验的基本原理，方式和结论。6、选用常见的RS232串口通信通信硬件配置插口技术，能有效的与计算机开展联接通信，使试验系统安全靠谱。7、系统精确测量精度高（最小可达残留不均衡量≤0.03gmm/kg）并具有校准及不均衡量设置警报作用，可便捷的作为工业动均衡机。
三、主要技术主要参数：1、均衡转速：约1200r/min，2500r/min两档2、工件质量范围：0.1～5kg3、工件最大外径：φ260mm4、两支承间距离：50～400mm5、支承轴径范围：φ3～30mm6、圈带传动系统外轴径范围：φ25～80mm7、最小可达残留不均衡量：≤0.3gmm/kg8、一次减低率：≥90％9、精确测量时长：最长3s10、电机额定输出功率：P=120W11、电源：220V交流/50HZ12、外形尺寸：500×400×460(mm)13、重量：65kg
