机构运动分析的方式很多，主要有图解法、分析法和试验法三种。图解法的特点是形象形象化，对构件少的简易的平面图机构，一般状况下用图解法也比较简易。但其缺陷是精度不高，并且当对机构一系列产品部位开展运动分析时，需要不断作图，真正开展下去也很繁杂.图解法包含速率瞬心法和相对速率图解法。而分析法的特点是直接用机构已经知道主要参数和应求的不明量创建的数学模型开展求解，进而可获得精准的测算结论。由于现代数学工具的日益健全和计算机的飞快发展，迅速、精准的分析法己占有了核心影响力，并具有宽阔的应用市场前景。

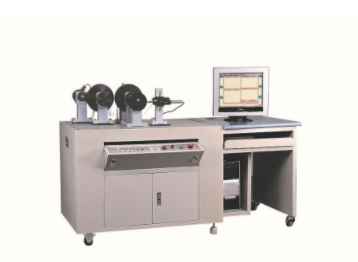

本试验台是《机械基本原理》课程内容教学的综合性试验台，主要用以平面图机构的设计及运动学、驱动力学分析。一、特性特点：1.试验台的试验机构组装在一个可水准方向随意移动的单随意度震动系统中；2.一机多用是本台明显优势，试验设备选用模块结构，一台设备可试验五种机构的迅速组装及检测（曲柄摇杆机构、曲柄滑块机构、曲柄导杆滑块机构、凸轮机构、槽轮机构）;3.所有的杆构件长短可无级调整、分析该主要参数更改对机构运动特点的影响；4.试验台选用操作台与计算机桌连体设计，家用电器控制板选用内置翻盖结构，美观好用，安全性强；5.计算机检测分析软件作用强劲，可全自动或人机对战融合开展检测分析，运动仿真模拟，理论仿真，保存数据和提升试验汇报的模块。二、主要技术主要参数：1、曲柄摇杆机构：曲柄长：30～50mm连杆长：200～260mm摇杆长：180～225mm机架长：180～200mm机架加速率计的方向角可调：0～360°2、曲柄滑块机构：曲柄长：30～50mm机架长：150mm滑块最大行程安排：150mm滑块偏距：0～50mm3、曲柄导杆滑动机构电机输出功率≥125W主轴调速范围：0～250转分曲柄长：30～50mm导杆长：180～225mm连杆长：200～260mm机架长：150mm滑块偏距：0～50mm滑块最大行程安排：150mm4、凸轮机构基圆半径60mm推杆行程安排：20mm推杆偏距：0～10mm凸轮可拆换4个（8种运动规律性）滚子半径：7.5mm5、槽轮机构配有二个槽轮,两个拨盘拨盘圆销数:n=1槽轮中心距:a=150槽轮槽数:Z1=4Z2=86、检测传感器器：角偏移传感器器:导出电压:0～5V，单脉冲数:1000P2支直线偏移传感器器：导出电压：0～5V量程：160L1支7、交流电机：120W，产轴调速范围：0～90rpm8、派送检测软件1套。9、外形尺寸：1200×700×780mm
