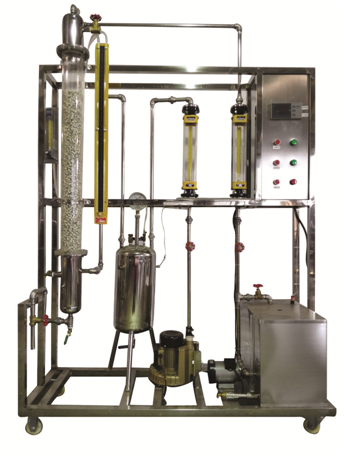

填料吸收实验装置

装置特点

1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

4、全塔气液接触现象可视。

5、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价，所以气体吸收实验常选择CO2作为溶质组分。

6、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。

7、装置设计可360度观察，实现全方位教学与实验。

装置功能

1、了解填料吸收塔的结构、流程及操作方法。

2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。

3、测定总传质系数Kya，并了解其影响因素。

设计参数

液相体积传质系数 ：0.006—0.02（   m/s）。

空气流量：0.4～4.0m3/h。

二氧化碳流量：0.16～1.6L/min。

填料塔压降：0.6—1.5KPa；常温、常压操作。

公用设施

水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入吸收塔，循环使用。

电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

气：空气来自风机（自带气源），CO2来自气体钢瓶。

实验物料：水-- CO2。

外配设备：二氧化碳钢瓶及减压阀、化学分析仪。（用户自配）

主要设备

玻璃填料吸收塔：,内装φ10×10mm拉西环不锈钢填料；填料塔内径 D=90mm。

吸收塔填料层有效高度Z＝800mm。　　　

LZB-3 CO2转子流量计： 流量范围 0.16～1.6L/min 。

LZB-15 空气转子流量计：流量范围0.4～4.0m3/h。

LZB-15水转子流量计：流量范围16～160L/h。

宇电AI702M多路温度数字显示仪。

压差计：U型压差计，观察上下塔压降变化。

混合稳压罐：304不锈钢制作，对空气和二氧化碳气体充分混合、稳压后输入吸收塔

鼓风机：旋涡气泵,功率   250W，最大流量30m3/h。

不锈钢增压泵：功率90W，最大流量1m3/h。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管路、管件及阀门。

304不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架1500*500*2000mm(长×宽×高)，带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

液体进口温度

Pt100铂电阻

数显仪表

无

气体进口温度

Pt100铂电阻

数显仪表

无

液体流量

转子流量计

流量计就地显示

手动阀门

CO2流量

转子流量计

流量计就地显示

手动阀门

空气流量

转子流量计

流量计就地显示

手动阀门

塔体压降

U型压力计

就地显示

无

CO2液体浓度

化学分析
