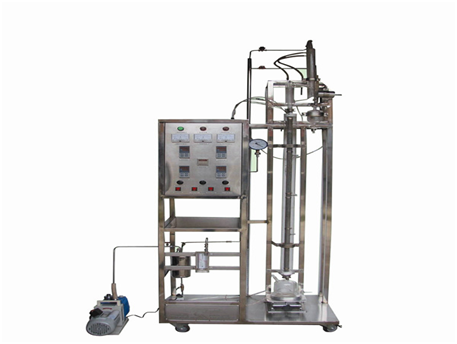

共沸精馏实验装置

装置功能

1、通过实验加深对共沸精馏过程的理解。
  2、熟悉共沸精馏设备的构造，掌握共沸精馏操作方法。
  3、能够对共沸精馏过程做全塔物料衡算。
  4、学会使用阿贝折射仪分析液体组成。

主要配置

玻璃精馏塔、冷凝器、油水分离器、再沸器、预热器、温度控制仪、温度显示仪、压力表、不锈钢框架、控制屏。

公用设施

水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。

液：装置自带玻璃高位槽。实验时进入精馏塔釜。

电：电压AC220V，功率2KW，标准单相三线制。

技术参数

1、玻璃塔体（填料）：φ30×1400mm，无侧口，φ3x   3 mm不锈钢θ环型填料；填料层高：1200mm；蒸馏釜容积：500ml。
  2、塔釜加热器：智能化控温电加热套，功率800W；塔外壁镀有金属保温膜，通电使塔身加热保温，功率300W。
  3、塔顶、塔釜测温数字显示，数显仪表精度FS≤0.2%。
  4、塔顶冷凝管为蛇形冷凝器带油水分离器结构（带摆动回流），既可采用分相回流，又可采用混相回流。回流比控制器：时间继电器，按秒进行时间控制。

5、数字温度显示仪，釜温0~150℃，馏出温度：0~100℃。精度：0.1℃。
  6、正泰电器：接触器、开关、漏电保护空气开关。
  7、304不锈钢仪表柜：测控、电器设备在实验架上。
  8、外形尺寸：1200×550×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

回流比

回流比继电器

回流比控制显示仪

回流比控制显示仪

塔节温度

PT100铂电阻

数字温度仪表

无

塔顶温度

PT100铂电阻

数字温度仪表

无

塔釜温度

PT100铂电阻

数字温度控制仪

固态调压模块

KCHN-15A数字型共沸精馏实验装置

测控组成

变量

检测机构

显示机构

执行机构

回流比

回流比继电器

回流比控制显示仪，精度：0.5%FS

回流比控制显示仪

塔节温度

PT100铂电阻

数字温度仪表，精度：0.5%FS

无

塔顶温度

PT100铂电阻

数字温度仪表，精度：0.5%FS

无

塔釜温度

PT100铂电阻

数字温度控制仪，精度：0.5%FS

固态调压模块

软件组成

模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、回流比等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
