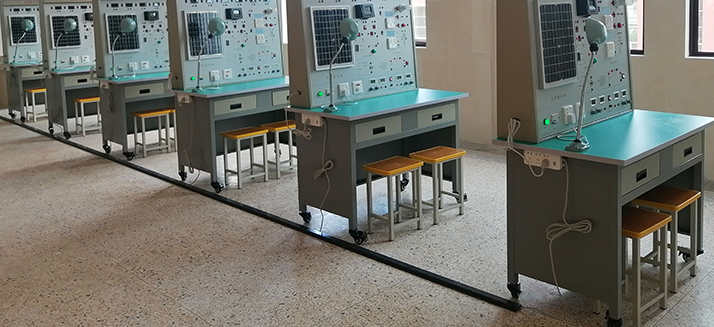

太阳能光伏发电实验实训装置，是一个集成了太阳能发电、电能整流、储存及逆变技术的多功能实训系统。它由模拟太阳装置、光伏电池、控制器模块、离网逆变模块、同步并网模块、仪表监测模块以及交直流负载模块七大核心组件构成。以下是对其各项技术参数及规格的详细分点罗列：

一、太阳能电池

• 峰值功率：30W，这一功率保证了太阳能电池在标准测试条件下的最大输出能力。

• 最大功率电压：17.5V，这是太阳能电池在输出最大功率时的电压值。

• 最大功率电流：1.95A，这是太阳能电池在输出最大功率时的电流值。

• 开路电压：22V，表示太阳能电池在无负载时的电压。

• 短路电流：2.2A，表示太阳能电池在短路状态下的电流。

• 安装尺寸：35049018mm，这一尺寸使得太阳能电池易于安装和集成到实验实训装置中。

二、太阳能控制器

• 智能控制：通过单片机和专用软件实现，支持12/24电压自动识别系统，提高了控制的智能化和灵活性。

• 充电方式：采用串联式PWM充电控制方式，有效降低充电回路的电压损失，提升充电效率。

• 保护功能：包括蓄电池反接、蓄电池过欠压保护、太阳能电池组件短路保护等，确保系统安全稳定运行。

• 工作模式：提供光控、光控+延时、通用控制等多种模式，满足不同实验实训需求。

• 显示与通讯：使用定制大屏幕LCD液晶显示器，提供清晰直观的界面显示；同时配备独立的上位机软件，实现与PC机的良好通讯，方便参数设置和功能控制。

三、蓄电池

• 自放电率低：保证了蓄电池在长时间存放时仍能保持较高的电量。

• 使用寿命长：经过优化设计，蓄电池具有较长的使用寿命。

• 深放电能力强：蓄电池能够承受深度放电，保持稳定的性能。

• 充电效率高：采用高效的充电技术，提升蓄电池的充电效率。

• 电量自动测量：增加系统停机时蓄电池电量自动测量功能，方便用户了解蓄电池的剩余电量。

四、离网逆变器

• 输出波形：纯正弦波输出，失真率小于4%，保证了输出电能的稳定性和质量。

• 输入输出设计：输入输出完全隔离设计，提高了系统的安全性和可靠性。

• 负载启动能力：能快速并行启动电容、电感负载，满足各种负载的启动需求。

• 保护功能：具备过压、欠压、短路、过载、超温等多重保护功能，确保逆变器的安全运行。

• 输入输出电压与功率：输入电压范围为10-16VDC，输出电压为110V/220VAC，输出功率为300W，满足大多数实验实训需求。

五、并网逆变器

• 能量变换结构：具有DC－DC和DC－AC两级能量变换结构，实现最大功率点跟踪和单位功率因数输出。

• 测试端口：系统面板设有多个测试端口，方便用户测量DC、AC相关参数，进行性能分析和故障诊断。

• 功率搜索功能：具备6级功率搜索功能，自动调整输出功率至最大功率点，提升系统的发电效率。

• 输入电压范围：宽电压输入设计，适应不同电压条件下的工作需求。

• 并网功能：支持高频双向并网和单向并网功能，适应不同的并网需求和应用场景。

六、监测仪表

• 数据监测：可实时监测并显示太阳能电池组、蓄电池、并网逆变器和离网逆变器的电压和电流等关键数据，为用户提供全面的系统运行状态信息。

• 显示方式：采用直观易读的显示界面，方便用户读取和分析数据。

电压显示系统：

• DC 0-50V和AC 0-500V自动换挡设计，为用户提供宽广的测量范围，轻松应对各种电压测试需求。

• 液晶屏显示采用先进的SMD结构，确保显示清晰、准确，方便用户读取数据。

• AC测量精度达到1级，DC测量精度更是高达0.5级，为用户提供精准的电压测量数据。

• 响应时间小于或等于0.5秒，快速捕捉电压变化，确保测量的实时性和准确性。

电流显示系统：

• 提供DC 0-100MA、AC 0-5A和AC 0-2A的自动换挡功能，满足用户在不同场景下的电流测量需求。

• 同样采用SMD结构的液晶屏显示，确保数据的清晰度和可读性。

• AC测量精度为1级，DC测量精度为0.5级，为用户提供准确的电流测量数据。

• 响应时间同样小于或等于0.5秒，确保电流测量的实时性和准确性。

模拟实验电源：

• 输入电压为AC220V，适用于大多数实验室环境。

• 频率范围覆盖50/60HZ，适应不同国家和地区的电源标准。

• 输出电压为DC 0-32V且连续可调，满足多种实验需求。

• 输出电流为DC 0-2A且连续可调，为实验提供稳定的电流源。

• 输出功率为64W，采用按键式开关，操作简便。

智慧教室综合测控系统：

• 采用一体化设计，所有功能集成在一块核心控制器上，确保使用安全和设备稳定。

• 虚拟示波器具备50MHz的带宽和2路波形测量功能，满足教学实验的高精度需求。

• 系统还包括2路逻辑分析仪功能、1路任意波形信号发生器输出等，为教学实验提供全面支持。

• PWM脉冲信号发生器可设置频率、占空比，方便用户进行脉冲信号的实验研究。

• 万用表功能包括电阻、直流电压、交流电压和交流电流的测量，满足实验室常用的测量需求。

• 人机界面功能丰富，可显示波形并测量值，支持实验报告的生成和上传，方便学生进行实验记录和分享。

实验室安全监控功能：

• 可同时测量并显示温湿度、CO2浓度和PM2.5等环境参数，确保实验室环境的安全和舒适。

• 电气参数测量功能可监控控制台电压电流，并计算功率，为实验室的电气安全提供有力保障。

• 具备过流、过压、欠压报警跳闸保护功能，有效防止电气事故的发生。

• 实验室环境安全监控装置可监测PM2.5、烟雾、可燃气体等异常情况，并发出火警报警，确保实验室的安全。

• 节电功能可在长期无人实验时自动关闭总闸开关，实现安全和节电效果。

实验项目：

实验一：通过太阳能光伏板能量转换实验，了解光伏板的工作原理和能量转换效率。

实验二：探究环境因素对光伏转换效率的影响，如光照强度、温度等。

实验三：研究太阳能电池光伏系统直接负载特性，了解其在不同负载下的性能表现。

实验四至实验八：通过一系列实验，深入了解太阳能控制器的工作原理、保护功能和实际应用场景。

实验九至实验十二：通过实验探究离网型和并网型逆变器的工作原理及其在光伏发电系统中的应用。
