平面多杆机构及凸轮组合实验台

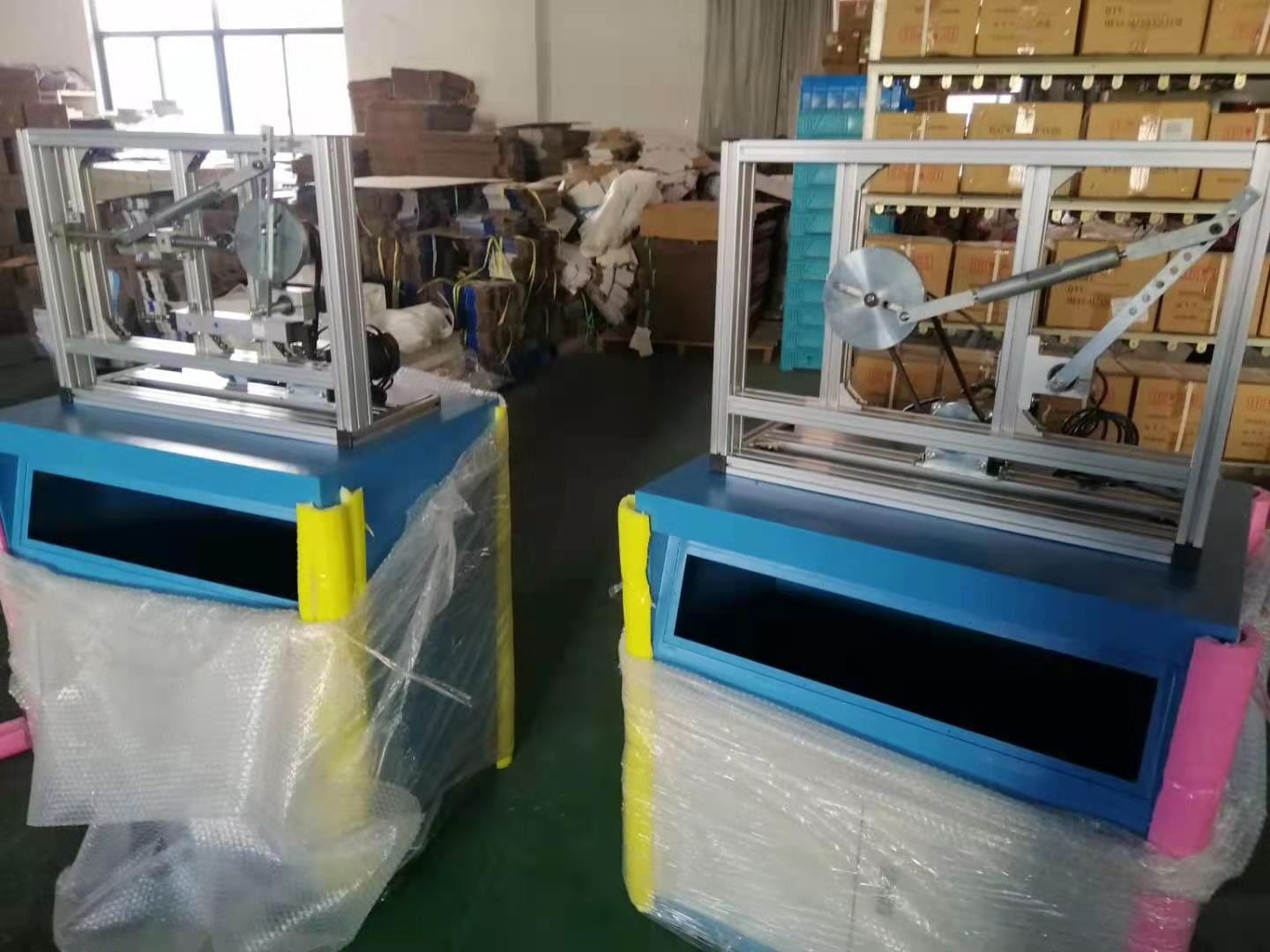

KCJXH-04A型平面多杆机构及凸轮组合实验台

1．实验桌：铁质双层亚光密纹喷塑结构，设有带锁抽屉，用于放置工具及资料；设有四个带刹车万向轮。

测试传感器:

2．智能型转速显示仪2套：供电电源：AC/DC 100-250V；输入信号频率：0Hz-50kHz（占空比1:1时）；输入信号：L≦2V、H≧4V、脉冲宽度≧20uS（50kCPS）；输出相应时间：计数到达与继电器输出之间的时间≦6mS；通讯接口标准串口RS-232/485双向接口。

3．配套光电编码器2个：脉冲数2500脉冲/转；

4．直线位移显示仪1套：输入方式：mV信号、标准变送信号或频率信号；测量精度：0.1%；采样速度有慢速和快速两种形式；通讯接口标准串口RS-232/485双向接口、多机地址范围0-99；电源220VAC或24DC可选。

5．配套直线位移传感器1个：输出电压0～5V，行程200mm；

6．交流减速电机1台：额定功率90W，转速范围0～250r/min；交流调速器1个：调节电机转速

实验机构:

7．实验机构安装在铝合金型材架上；有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。

8．机构大多数零配件通用，机构部分几何参数可调整。

9．数据采集器1套：具有11路模拟量输入通道和两路数字量输入通道

10．配件（1套）：内六角扳手、活动扳手、小十字螺丝刀、光盘、通信线

11．▲具有装置的CAD装配总图（投标时须提供CAD装配总图）

12．▲配套实验指导书和实验报告（纸质版和电子版各1套）

机械机构虚拟仿真教学软件:

13．采用Flash与3D虚拟仿真技术相结合的方式；三维动画演示、模拟、理论知识讲解，展示机械基础方面的相关知识

14．▲功能至少包括：机械基础的基本知识；典型平面机构的三维动画仿真、演示及应用；典型空间机构的三维动画仿真、演示及应用；典型机械传动的三维动画仿真、演示及应用；典型轮系的三维动画仿真、演示及应用

15．能在windows系统上安装应用

系统软件功能要求:

16．具有机构的运动演示与参数设置、数据采集、测试分析、数据曲线拟合、保存并打印实验数据和实验报告等功能

17．可测量机构运动各参数的实时变化曲线，可做出相关参数的仿真曲线进行分析、比较。

实验项目:

18．曲柄滑块机构、曲柄导杆滑块机构、凸轮机构实物拼装；滑块的位移、速度、加速度检测；凸轮的速度、加速度、角速度检测；

19．连杆上点的运动轨迹分析；改变机构构件的杆长和位置，进行滑块运动规律的实测与仿真，了解速度波动的影响和机构急回特性
