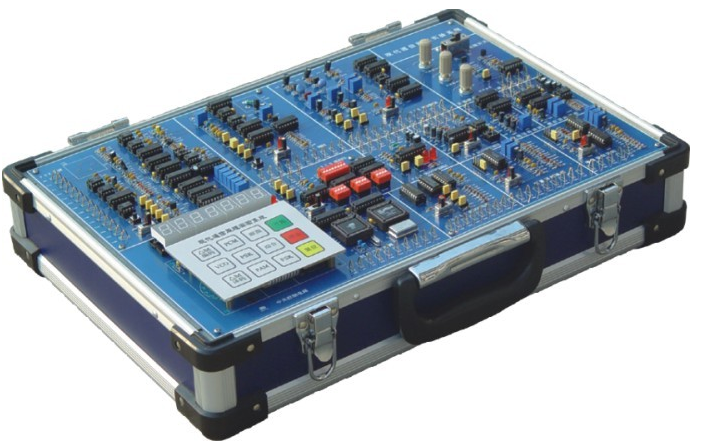

SHKC-CM2型通信原理实验箱

通信原理实验箱是一款专为电子类专业学生设计的实验工具，其设计灵感源于全国电子类统编教材《通信原理》和《通信原理实验》。这款实验箱提供了一个综合的实验环境，其丰富的功能和清晰的板面图示，使得接线和测试变得简单直观。

一、功能组件概览

1. 直流稳压电源：实验箱提供±15V／0.5A、±6V／0.5A、±12V／0.5A共六路直流稳压电源，确保实验的稳定进行。

2. CPU微处理器及接口：作为系统的核心，CPU微处理器和电路接口为实验提供了强大的控制能力。

3. 数码管显示：通过8位数码管，用户可以直观地查看实验状态和结果。

4. 薄膜键盘操作：16个按键组成的薄膜键盘方便用户设定信号和实验模式。

5. 数字信号产生电路：利用CPLD技术设计的多种数字信号产生电路，为实验提供了丰富的信号源。

6. 帧同步信号识别：专门的电路用于识别和分析帧同步信号。

7. 特殊码产生电路：实验箱还配备了伪随机码、特殊码产生电路，满足特定实验需求。

8. 信号发生器：低频正弦波信号发生器为实验提供了基础信号。

9. 抽样定理与PAM模块：包含抽样定理和脉冲调幅（PAM）的电路模块，帮助学生深入理解数字信号处理的原理。

10. PCM与增量调制模块：脉冲编码调制（PCM）和增量调制（M）的电路模块，用于研究不同调制方式的特性。

11. PSK解调与调制模块：移相键控（PSK）解调接收和调制发送电路模块，支持相位调制技术的实验。

12. HDB3码变换模块：HDB3码形变换电路模块包含分时钟、编码、解码三部分，用于研究HDB3码的编码和解码过程。

13. FSK通信模块：FSK电力线载波通信电路模块，用于研究频率键控技术在电力线通信中的应用。

14. ADPCM模块：数字通信系统ADPCM时钟、ADPCM输入输出、ADPCM接收、ADPCM发送电路模块，全面支持ADPCM技术的实验。

二、实验内容概览

1. 数字信号产生实验：探索多种数字信号的产生方法和特性。

2. 帧同步信号实验：研究帧同步信号的识别、提取和分析方法。

3. 特殊码观察实验：观察和分析伪随机码、特殊码的产生和应用。

4. 正弦波信号实验：学习同步正弦波信号的产生和应用技巧。

5. CPU微处理器实验：深入了解CPU微处理器和电路接口的工作原理。

6. 通信系统原理实验：通过操作实验箱中的电路模块，理解通信系统的基本原理。

7. 发送放大实验：研究通信话路终端的发送放大过程。

8. 接收滤波器实验：分析通信话路终端的接收滤波器的性能。

9. 抽样定理实验：通过实验验证抽样定理的正确性和应用方法。

10. PAM系统实验：研究脉冲幅度调制（PAM）系统的性能和特点。

11. PCM编码实验：利用同步源信号观察A律PCM八比特编码的过程和结果。

12. PCM系统实验：全面研究脉冲编码调制（PCM）系统的性能和应用。

13. PCM多路复用实验：分析PCM编码时分多路复用的时序特性和优化方法。

14. CVSD编码实验：进行增量调制CVSD(△M)编码的实验操作和分析。

15. 可变状态编码实验：在时钟可变状态下比较不同编码方式的性能差异。

16. △M译码实验：进行连续可变斜率增量调制(△M)的译码操作和分析。

17. △M系统实验：研究增量调制（△M）系统的性能和特性指标。

18. PCM与△M比较实验：在同等条件下比较PCM与△M两种系统的性能差异。

19. FSK调制解调实验：研究频率键控(FSK)调制解调的原理和应用技巧。

20. BPSK与DPSK实验：进行二相BPSK和二相DPSK的调制解调实验分析。

21. PSK载波提取实验：研究PSK载波的提取方法和性能。

22. 信码再生实验：学习信码再生的原理和实现方法。

23. 位同步与位定时实验：研究位同步和

三、实验箱配置
