电机原理及电机拖动实验系统

KCDQ-06C型电机原理及电机拖动实验系统

一、系统构成

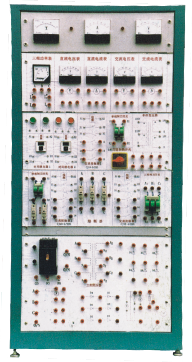

1、实验装置采用立式机柜，机柜内采用模块化设计，功能分隔清晰，强弱电隔离，维护检修方便。保护功能齐全。机柜面板上设有基本单元电路模块，通过适当组合可进行各个电机实验。

2、配二个1.5KW功率的机组分别固定在二个小车上（直流电动机—直流发电机机组、三相交流电动机－或三相交流电动机—涡流测功机组），直流电动机和转速3000转/分。

3、机柜设有晶闸管整流电源，输出直流电压0～310伏。输出最大直流电流55A。

4、三相调压器、电抗器、灯箱负载。

5、选配件有带PC-232接口的智能测试模块。

二、实验内容

1、直流电机认识实验。

2、直流发电机实验。

3、直流电动机实验。

4、并励电动机实验。

5、三相变压器连接组别实验。

6、三相感应电动机起动和调速实验。

7、三相感应电动机的空载和短路实验。

8、三相感应电动机的负载实验。
