物联网智能家居实训沙盘模型

物联网智能家居实训沙盘模型是一套面向高等院校物联网工程、智能科学与技术、电子信息工程等专业开发的实景化教学设备。该模型综合运用传感器采集、执行器控制、无线传感器网络、嵌入式系统、RFID射频识别、网络通信及云平台系统等物联网核心技术，依托部署在沙盘内的各类传感器节点、控制节点、智能网关与智能终端，实现家居生活环境的智能环境监测、智能安防监测、智能设备控制与智能设备联动等功能，高度贴近真实智能家居系统，为物联网智能家居实训教学提供了一套完备的应用实训系统。

这套物联网智能家居教学沙盘区别于传统理论授课模式，通过将抽象的物联网技术转化为可视、可触、可编程的物理沙盘，让学生在动手实践中掌握从底层硬件驱动到上层云平台对接的完整技术栈。

一、产品定位：为什么选择物联网智能家居实训沙盘模型

物联网智能家居实训沙盘模型实验系统资源丰富，覆盖多种课程实验，可完成单片机技术、嵌入式技术、RFID射频识别技术、无线传感器网络技术、无线通讯技术、传感器技术、云平台技术、电子技术应用等诸多课程的实验实训。课程实验提供开放的软件及代码资源，支持二次开发，着重培养学生的实际动手能力与编程能力，可实现教学、科研、学生毕业设计等相关物联网课题。

它适用于：

• 高等院校物联网工程、智能科学与技术、电子信息工程、计算机科学与技术专业

• 职业院校物联网应用技术、智能控制技术专业

• 科研院所物联网技术验证与原型开发

• 学生毕业设计、创新竞赛项目孵化

同时可支撑《物联网系统集成》《嵌入式系统开发》《无线传感器网络》《RFID原理与应用》《云计算与大数据》等核心课程的实训教学。

二、沙盘模型特点：实景演示+综合实训一体化设计

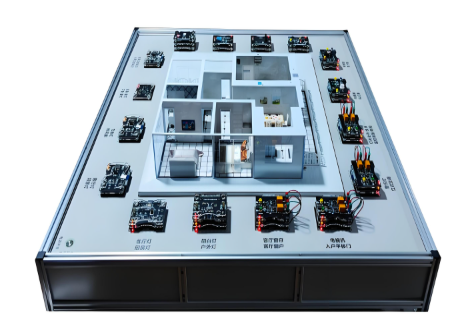

智能家居实训沙盘是一款以综合实训为主的实景沙盘，主要由实景演示区和综合实训区两部分组成。通过将实景演示区的平层沙盘和综合实训区的物联网模块相结合，实现通过外围物联网模块控制沙盘内的灯光和电器，完成智能家居系统的实训实验。

1. 高强度铝合金骨架

智能家居沙盘采用高强度铝合金骨架，外形尺寸为1.1m × 1.0m × 0.25m，结构稳固，适合实验室长期高频使用。

2. 12路灯光+多设备联动控制

沙盘内置12路灯光、电动窗帘、电动窗户、电视机、电动门、空调、排风扇、警示灯、监控以及全部灯光开关，均可通过外围实验模块进行控制。这意味着学生可以通过自己编写的程序，控制沙盘上每一个家居设备的启停与状态切换。

3. 一体式供电结构

整个沙盘只需连接一根电源线即可，通过这根电源线可为16路模块同时供电，省去繁杂的接线工作，便于学生快速上手操作，大幅降低课前准备时间。

4. 16个磁吸式实验模块插槽

沙盘表面集成16个实验模块插槽，所有实验插槽均采用磁吸式连接，并集成防短路设计。支持最多16个模块的联动实验，可在单个知识点学习的基础上，进行多模块综合应用实验，可完成无线传感网络实验等多种复杂的联网实验。

5. 代码开源，支持二次开发

沙盘内部与外围物联网模块底板连接，可通过物联网模块直接控制智能家居的灯光和电器。所有代码开源，支持学生进行二次开发，真正实现“学以致用、用以促学”。

6. NewIOT物联网实验平台

配套提供NewIOT物联网实验平台，用于实验调试及相关物联网模块基础配置，帮助学生快速完成模块初始化与网络参数设置。

三、沙盘模块：磁吸搭积木式设计，灵活可扩展

1. 磁吸式可拆卸结构

所有模块采用磁吸式可拆卸结构，集成防呆设计，避免因误插导致的短路损坏。

2. 无缝吸附，免外接电源

模块可以无缝吸附到智能家居实训沙盘上，插槽集成供电功能，无需单独外接电源，即插即用。

3. 表面集成电路图

实验模块表面印刷有清晰的电路图，便于学生更直观地了解元器件的组成及模块的运行原理，降低学习门槛。

4. 搭积木式多级磁吸联接

模块均采用磁吸式接口设计 + 搭积木式结构，集成标准的12路弹性插针，可以实现供电、仿真调试、数据通信、IO口拓展等功能。支持多级磁吸联接，通过弹性插针即可通信，无须外接跳线。例如：STM32处理器 + ZigBee无线模块 + 传感器模块可组成3层垂直积木，无须额外接线，可拓展性极强。

5. 模块升级无忧

更新最新物联网模块时，保证可以与物联网智能家居实训沙盘无缝连接，避免重复购买造成浪费，保护前期投资。

四、实验内容：覆盖从基础驱动到系统联调全流程

通过将各个实验模块与智能家居实训沙盘相结合，可进行多种实训实验：

1. 智能灯光控制实验（12路）：实现沙盘内所有灯光的独立控制与分组控制

2. WiFi无线通信实验：通过WiFi模块实现沙盘设备的无线远程控制

3. 智能窗帘控制实验：控制电动窗帘的开合，支持手动与自动两种模式

4. 环境检测与联动实验：结合温湿度、光照传感器，实现环境参数触发设备联动

5. 智能窗户控制实验：控制电动窗户的开关，可与风雨传感器联动

6. RFID读卡与应用实验：通过RFID卡片模拟门禁授权与身份识别

7. 智能门禁控制实验：实现电磁锁的开门与关门控制

8. 云平台配置与应用实验：将沙盘设备数据上传至公有云平台，实现远程监控

9. 智能空调控制实验：通过红外或继电器模块模拟空调的启停控制

10. 单片机开发与应用实验：基于STM32进行GPIO、定时器、中断等基础编程

11. 智能电视控制实验：模拟电视机的开关与频道切换

12. 传感器采集与应用实验：采集温湿度、光照、气体、火焰等传感器数据

13. 智能监控控制实验：模拟监控摄像头的云台控制与画面切换

14. 执行器控制与应用实验：控制继电器、电机等执行器的动作

15. 智能风扇控制实验：控制排风扇的启停与转速

16. ZigBee无线传感器网络配置实验：组建ZigBee网络，实现多节点数据汇聚

实验中提供开源的实验代码，学生可自行修改、编译代码，支持二次开发。可根据以上基础实验，自行拓展更多智能家居实验，实现家居系统的开发与应用。

五、物联网智能家居实训沙盘模型组成（完整配置清单）
