物联网无线传感器网络实验箱

物联网无线传感器网络实验箱

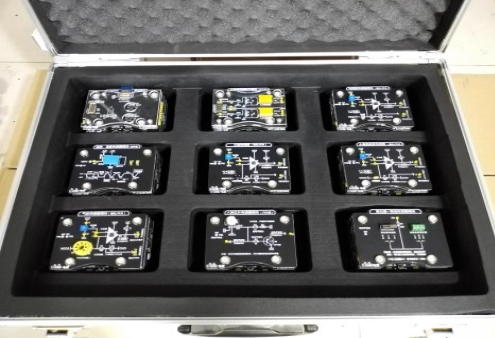

在物联网与无线传感器网络教学实践中，一款设计精巧、扩展灵活且配套资源丰富的实验平台至关重要。ZigBee-STM32物联网无线传感器网络实验箱正是为此而生。该物联网无线传感器网络实验箱包含8组无线传感器物联网节点单元，所有模块均采用创新的磁吸式接口设计及搭积木式架构，配合标准的12路弹性插针，可实现供电、仿真调试、数据通信、IO口拓展等全方位功能。更重要的是，它支持搭积木式的多级磁吸连接，无需外接跳线，通过弹性插针即可完成通信，最高支持4层垂直堆叠。即：调试底板模块 + STM32处理器模块 + ZigBee无线通信模块 + 传感器/执行器模块，四层垂直积木，无须额外接线，可拓展性极强。

一、物联网无线传感器网络实验箱模块详解

这套物联网无线传感器网络实验箱由四大核心模块构成，每类模块均配备8个独立单元，满足多节点组网教学需求。

1. ARM单片机处理器模块（8个）

采用STM32F103处理器，搭载积木式探针，可实现对无线模块、传感器/执行器模块的灵活控制。模块提供1个复位键用于系统复位，所有IO口均通过跳线针形式引出至开发板四周，方便学生进行跳线连接实验。支持ADC、SPI、IIC、UART、PWM等标准接口。底部采用标准的12路弹性插针，可与调试底板模块标准连接，用于程序下载、串口调试、供电等功能，完全无须外部接线，纯磁吸形式固定。此外，模块提供无线通信模块通用接口，无线通信模块接口功能可直接通过拨码开关选择切换，无需修改程序代码即可实现功能自动切换，极大降低了学生的入门门槛。

2. ZigBee无线通信模块（8个）

ZigBee模块是实现无线传感器网络数据传输的核心部件，可由STM32 ARM处理器进行控制。其主要技术参数如下：

• 主芯片：CC2530F256，256KB Flash

• 串行速率：38400bps（预设），可设置为9600bps、19200bps、38400bps、115200bps

• 无线频率：2.4GHz

• 无线协议：ZigBee2007/PRO

• 传输距离：可视距离50米

• 接收灵敏度：-96dBm

• 接口方式：采用标准的12路弹性插针，可与ARM单片机处理器模块标准连接，用于程序下载、串口调试、供电等功能。同时提供搭积木弹性接触针，完美适配搭积木形式教学。

3. 传感器/执行器模块（标配8个）

物联网无线传感器网络实验箱的传感器模块种类丰富，标配包括：高精温湿度、门磁、人体红外、红外对射、霍尔、三轴加速度、红外栅栏、光照、烟雾、气体、两路继电器、超声波、压力、土壤温湿度、火焰、限位传感器、PM2.5等。执行器模块包括：LED按键采集模块、照明灯执行器模块、双路风扇模块、TTL拓展模块、485转接通信板、摄像云台（带摄像头）、红外控制器、GPS定位器、智慧平衡车主板、门禁控制主板、4-20mA工业传感器模块、红绿灯模拟器模块、数码管显示器模块等。用户可根据教学需要选配或增配其他功能的传感器/执行器模块，进一步拓展实验范围。

4. 调试底板模块（8个）

调试底板模块采用标准的12路弹性插针接口，可与ARM单片机处理器模块/ZigBee无线通信模块标准连接。提供2个串口（可通过跳线帽切换）、1个ARM单片机程序下载接口、1个ZigBee C51单片机程序下载接口、1个mini USB接口、1个5V USB接口。用于程序下载、串口调试、供电等功能，完全无须外部接线，纯磁吸形式固定，极大简化了实验准备流程。

二、系统开发软件资源

物联网无线传感器网络实验箱不仅硬件设计出色，更配备了全面的软件开发资源，覆盖PC端、嵌入式端、移动端及Web端，所有资源均提供完整源代码：

1. PC端开发：提供基于C#的软件开发、上位机软件开发、下位机软件开发等资源，含源代码。

2. ZigBee无线通信：提供基于ZigBee无线单片机通信实验，含源代码。

3. STM32单片机基础：提供基于STM32单片机基础实验，含源代码。

4. ARM无线传感网应用：提供基于ARM的无线传感网应用实验，含源代码。

5. Linux系统：提供基于Linux系统下的物联网相关软件资源，含源代码。

6. Android系统：提供基于Android系统下的软件资源，含源代码。

7. Web端（H5）：提供基于Web端（H5）的物联网相关软件资源，含源代码。

三、标准配置清单

注：传感器/执行器模块标配为8种，用户可根据实际教学需求选配或增配其他功能的传感器/执行器模块，如PM2.5、超声波、门禁控制主板等。

四、产品核心优势

1. 搭积木式架构，零门槛入门：物联网无线传感器网络实验箱采用磁吸式接口及弹性插针设计，无需焊接、无需跳线，学生只需像搭积木一样将模块层层堆叠即可快速搭建实验系统，大幅降低硬件连接难度。

2. 全栈开发资源覆盖：从C#上位机到ZigBee无线通信，从STM32裸机编程到Linux/Android/Web端应用，物联网无线传感器网络实验箱提供全套源代码，满足从基础到高阶的阶梯式教学需求。

3. 多节点组网能力：标配8组完整节点，可组建星型、树型、网状等多种拓扑结构的无线传感器网络，真实还原物联网应用场景。

4. 丰富的传感器/执行器生态：支持超过20种传感器与执行器模块，覆盖环境监测、智能家居、工业控制、安防报警等多个领域，实验内容永不枯竭。

5. 工业化接口设计：所有模块采用标准12路弹性插针，支持ADC、SPI、IIC、UART、PWM等接口，与工业级开发流程无缝对接。

6. 免配置自动切换：无线通信模块接口功能可通过拨码开关直接选择，无需修改程序代码即可实现功能自动切换，节省课堂时间。

五、典型教学应用场景

• 无线传感器网络原理实验：利用ZigBee模块组建多节点网络，学习CSMA-CA、路由协议等核心概念。

• STM32单片机基础实验：GPIO控制、定时器中断、ADC采集、PWM输出等经典实验。

• 物联网综合应用实验：结合传感器采集、ZigBee无线传输、上位机数据显示与云平台对接，完成智能环境监测系统、智能家居控制系统等项目。

• 嵌入式系统开发实训：基于STM32与FreeRTOS/Linux进行多任务程序设计。

• 移动端与Web端开发：基于Android或H5开发手机APP或网页，实现远程数据监控与设备控制
