基础电工和低压电工维修考核台
在电工职业技能培训与鉴定领域，一款贴合初、中级考核标准、兼顾理论与实操的基础电工和低压电工维修考核台，是职业院校、技工学校及劳动职业技能鉴定部门不可或缺的教学装备。本文将从设备组成、技术参数、实训项目及配置清单等方面，全面解析这款基础电工和低压电工维修考核台如何助力学员快速掌握电工实用技术与操作技能。
一、产品概述：对标国家考核标准，实训考核两相宜
本基础电工和低压电工维修考核台严格依据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容要求研发，涵盖电气控制线路和实用电子线路两大核心模块。通过本装置的实训操作，学员能够快速掌握该课程的实用技术与操作技能。产品具有针对性、实用性、科学性和先进性，不仅适用于学生日常实训，更是各劳动职业技能鉴定部门、大中专院校、职校、技校进行初级、中级维修电工技能考核的理想设备。

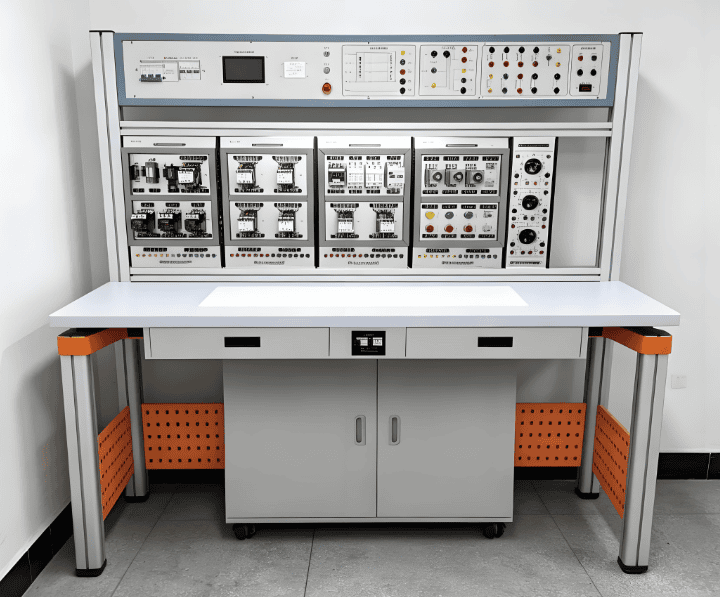

二、设备组成及特点：模块化设计，安全耐用
（一）电源控制机箱
采用铁质双层亚光密纹喷塑结构，铝质面板。主控功能板配备：
三相四线电源输入，经漏电保护开关与保险后向实训台供电
450V指针式交流电压表1只，通过波段开关切换可观测三个电网电压
交流低压电源：变压器原边220V，副边26V和6.3V（6.3V用于信号指示灯，26V用于能耗制动整流电路）
4只5408二极管（用于能耗制动整流电路）
三只75Ω/75W电阻（电动机降压启动）、一只10Ω/25W电阻（异步电动机能耗制动）
（二）实验桌
实验桌规格为1600mm（长）×700mm（宽）×1500mm（高），左右各设有两个抽屉。主体结构采用高性能表面氧化铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接），经机加工、抛丸、喷砂、表面静电喷涂处理，安装方便快捷，用户可自行DIY组装。桌体立柱截面尺寸70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mm E1级三聚氰胺饰面板，下设支撑框架，承受力不少于300kg。配备储存柜，底部4只高强度万向可制动PU脚轮，方便移动。整台基础电工和低压电工维修考核台简约不简单，高端大气，符合现代化产品审美与发展趋势。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根带滑槽横梁铝型材，组成电气实验挂箱支架，与电气控制实验挂箱配套，上下方便，左右移位自如。支架顶部安装电源控制机箱。
（三）实训挂箱
挂箱上已安装熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等，所有器件均采用国内外知名品牌。各种实训元器件的接线均在接线端子排上进行，避免了长期在器件本身进行螺丝拆装导致的损耗。通过走线槽走线，可进行工艺布线训练。实训电路与装置电源的连接采用安全插座和高可靠护套结构手枪插连接线，安全快捷。
实训挂箱具体配置：
维修电工实训组件（一）：交流接触器、按钮指示灯（6.3V）、接线端子和安全插座等
维修电工实训组件（二）：直插式熔断器、低压断路器、热继电器、时间继电器、接线端子和安全插座等
维修电工实训组件（三）：转换开关、电磁阀、十字开关、行程开关等
三相鼠笼式异步电动机：380V/Y 1台、380V/△ 1台
三、技术参数：稳定可靠，适配广泛
输入电压：三相四线（或三相五线）380V±10% 50Hz
工作环境：温度范围-10～+40℃，相对湿度＜85%（25℃）
外形尺寸：1600×700×1600mm³
装置容量：＜1.5KVA
以上参数确保了本基础电工和低压电工维修考核台在不同教学环境下的稳定运行，为长期高频使用提供坚实保障。
四、实训项目体系：覆盖初、中级考核全部要求
本基础电工和低压电工维修考核台支持的实训项目共计19项，全面覆盖维修电工初、中级考核内容：
三相异步电动机直接启动控制
三相异步电动机接触器点动控制线路
三相异步电动机接触器自锁控制线路
具有过载保护的正转控制线路
按钮联锁的三相异步电动机接触器正反转控制线路
三相异步电动机的顺序控制
三相异步电动机的多地控制
接触器控制Y/△降压起动控制线路
时间继电器控制Y/△降压起动控制线路
安装调试通电延时带直流能耗制动Y-△启动控制线路
接触器联锁的正反转控制线路
按钮接触器复合联锁电动机正反转控制线路
接触器控制串联电阻降压起动控制线路
时间继电器控制串联电阻降压起动控制线路
工作台自动往返控制线路
半波整流能耗制动控制线路
单相运行反接制动控制线路
C620型车床的接线、故障与维修
Z3040摇臂钻床接线、故障与维修
这些实训项目从基础控制到复杂线路，从电机启动到机床维修，循序渐进地培养学员的动手能力和故障排查能力，完全满足基础电工和低压电工维修考核台的教学与考核需求。
五、总体配置清单
序号 | 名称 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
1 | 维修电工实训考核台架 | 台 | 1 | 外形尺寸1600mm×700mm×1650mm；钢木结构；输入电压AC380V±10% 50Hz三相五线；容量＜1.5kVA；实验屏用于挂置实训单元挂板 |
2 | 实训单元挂箱及电机 | 块 | 1 | 维修电工实训组件（一）：热继电器、交流接触器380V、按钮指示灯（6.3V）、接线端子等 |
块 | 1 | 维修电工实训组件（二）：直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等 | ||
块 | 1 | 维修电工实训组件（三）：转换开关、电磁阀、十字开关、行程开关等 | ||
台 | 1 | 三相异步电动机（380V/Y）1台、三相异步电动机（380V/△）1台 | ||
3 | 电子技能实训系统 | 套 | 1 | |
4 | 电工连线 | 套 | 1 | 8根（一端安全叠插一端叉）：长1000mm黄2条、绿2条、红2条、黑2条；15根（安全叠插）：长600mm黄3条、绿3条、红3条、蓝3条、黑3条 |
5 | 配套教学资源 | 套 | 1 | 注：购10台以下无此项配置 |
6 | 常用工具 | 套 | 1 | 一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；斜口钳1把 |
7 | 实验说明书 | 套 | 1 | 指导学生实训 |
综上所述，这款基础电工和低压电工维修考核台凭借其对标国家考核标准的实训项目体系、模块化安全耐用的结构设计、以及从基础到进阶的完整技能培养路径，完美满足了维修电工初、中级培训与考核的全部需求。无论是职业院校的日常教学，还是劳动职业技能鉴定部门的考核评估，它都是一款值得优先选择的专业实训装备。选择它，即选择了高效、安全、规范的基础电工和低压电工维修考核台，为电工人才培养奠定坚实基础。
