楼宇照明系统实训装置（LON总线型）：智能建筑照明教学的实战利器

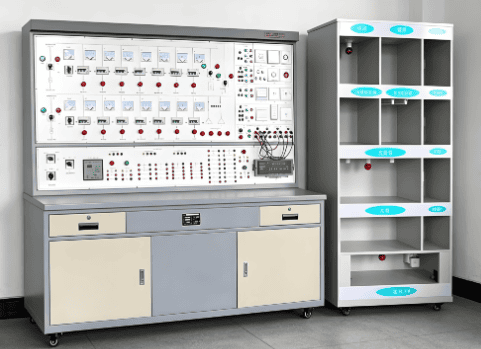

楼宇照明系统实训装置（LON总线型）

在智能建筑与绿色照明快速普及的今天，如何让学生真正理解楼宇照明系统的配电结构、控制逻辑与组网方式？楼宇照明系统实训装置（LON总线型） 给出了完美的解决方案。本装置紧密配合《智能建筑》《建筑电气》《楼宇自动化》等课程的教学需求，通过实物化的照明灯具、控制器件以及先进的LONWORKS总线通信协议，为学生构建了一个从传统照明到智能照明的完整实训环境。它适用于各类职业教育培训机构，是培养楼宇自动化技术人才的理想教学设备。

一、系统特点：传统与智能的对比教学

1. 实物化设计，实操性强：照明灯具和控制器件全部采用工业实物，学生可亲手接线、调试，真实感受照明配电线路的构成与工作原理。

2. 传统与智能对比鲜明：同时展示传统开关控制与基于DDC控制器的智能照明控制，学生能直观对比两种方式的优劣，深刻理解智能照明的价值。

3. 先进LONWORKS总线组网：现场采用通用DDC控制器，并通过LONWORKS总线通信协议组建分布式控制网络，实现对照明系统的远程监控与管理。这正是本楼宇照明系统实训装置（LON总线型） 区别于其他同类产品的核心亮点。

二、技术参数

• 输入电源：三相四线 AC 380V±10%，50Hz

• 工作环境：温度 -10℃~+40℃，相对湿度 <85%，海拔 <4000m

• 装置容量：<5.0kVA

• 外形尺寸：对象系统 755mm×450mm×1812mm；控制屏 1512mm×800mm×1645mm

• 安全保护：具有漏电自动保护功能

三、丰富的实训项目体系

本楼宇照明系统实训装置（LON总线型） 设计了四大类实训项目，覆盖从认知到综合创新的完整学习路径。

（一）照明和控制设备认识与应用

1. 常用灯具的认知与应用

2. 照度传感器认知与应用

3. 动静探测器认知与应用

4. 遥控照明控制器认知与应用

（二）普通照明控制线路安装和调试

1. 照明灯具及普通控制设备的安装和调试控制

2. 应急照明设备的控制

（三）智能照明控制线路安装和调试

1. 时间表控制模式下照明线路组建和控制

2. 情景切换控制模式下照明线路组建和控制

3. 远程强制控制模式下照明线路组建和控制

4. 动态控制模式下照明线路组建和控制

（四）综合技能考核和创新

1. 楼宇照明运行线路整体设计

通过以上实训，学生不仅能够掌握楼宇照明系统实训装置（LON总线型） 的硬件组成与接线方法，还能学会使用Lonmaker3.0编程软件对DDC控制器进行编程，实现基于LONWORKS总线的智能照明控制策略。

四、系统基本配置详解

1. 照明控制屏

设有4个楼层配电箱、2个中间配电箱、1个航空障碍照明配电箱、1个地下停车场配电箱、1个应急照明配电箱。以10种场所的照明为对象，按照不同场所的照明要求分别设置不同的照明控制方式。其中楼道照明采用了触摸延时开关、人体感应开关、单板开关、声控开关等多种控制方式。系统同时使用通用的DDC控制模块通过LONWORKS总线通信协议组网，配合上位机软件系统对不同场所的照明要求进行远程控制。

2. 照明演示柜

照明演示柜为楼宇照明控制部分的演示对象，仿实物化设计，属于半实物。采用分层结构，能模拟楼层整体照明效果，分为五层结构，分别体现多种照明场景。可模拟9种场所：航空、卧室、客厅、经理办公室、员工办公室、多功能会议厅、大堂、地下停车场和楼道。其中多功能会议厅具有8种情景模式。整个照明演示系统分别设有频闪灯、白炽灯、荧光灯、筒灯和光字牌，能真实模拟各场所对照明控制以及照明效果的要求。

3. 下位机系统

采用DDC控制器，实现现场数据的采集和开关控制，并可完成照明线路的控制。通过LONWORKS总线与上位机系统通信，使用Lonmaker3.0编程软件可设置DDC控制器程序。这正是本楼宇照明系统实训装置（LON总线型） 实现智能控制的核心所在。

4. 上位机监控系统

配备监控系统软件，可以实现对照明系统的远程监控，包括时间表控制、情景切换、远程强制控制、动态控制等多种模式，让学生直观体验楼宇自动化管理平台的强大功能。

五、配置清单（精选核心部件）

六、适用专业与教学价值

本楼宇照明系统实训装置（LON总线型） 适用于智能建筑技术、建筑电气工程技术、楼宇自动化技术、建筑设备工程技术、电气自动化技术等专业。它既可用于课堂演示教学，也可用于学生分组实训和技能考核。通过该装置，学生能够：

• 掌握楼宇照明配电线路的基本结构与安装规范

• 熟悉传统照明控制与智能照明控制的区别与联系

• 学会DDC控制器的编程与LONWORKS总线组网技术

• 理解照明子系统在楼宇自动化系统中的集成应用

选择我们的楼宇照明系统实训装置（LON总线型），就是选择了一套紧跟行业前沿、注重实操能力、兼顾传统与智能的优质教学解决方案。无论是职业院校还是培训机构，都能借助这套设备大幅提升智能建筑相关课程的教学质量与实训效果。
