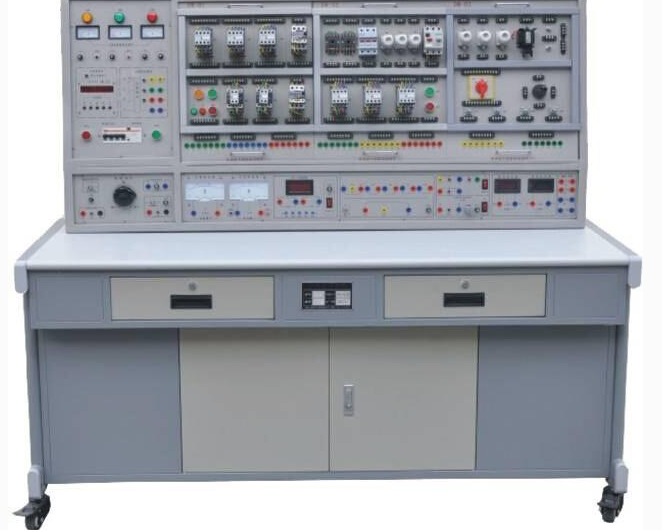

高性能初级维修电工及技能考核实训装置

高性能初级维修电工及技能考核实训装置

一、产品概述：聚焦高性能初级维修电工及技能考核实训装置的核心价值

本款高性能初级维修电工及技能考核实训装置是根据国家劳动和社会保障部颁发的维修电工初、中级考核培训技能内容要求，针对电气控制线路和实用电子线路精心研发的实训设备。通过在本高性能初级维修电工及技能考核实训装置上的系统操作训练，学员能快速掌握该课程的实用技术与操作技能。该装置兼具针对性、实用性、科学性和先进性，不仅可供学生日常实训操作，更是各劳动职业技能鉴定部门、大中专院校、职校、技校进行初级、中级维修电工技能考核的理想设备。选择我们的高性能初级维修电工及技能考核实训装置，就是选择了专业、可靠、高效的技能培养起点。

二、设备组成及特点：高性能初级维修电工及技能考核实训装置的匠心设计

(一)电源、仪器控制屏

控制屏采用铁质双层亚光密纹喷塑结构，铝质面板，为整个高性能初级维修电工及技能考核实训装置提供交流电源、高压直流电源、低压直流电源及各种测试仪表。

1. 主控功能板

• 三相四线电源输入，经漏电保护器后，通过总开关、接触器及起/停按钮进行操作。

• 配备三只450V指针式交流电压表，实时指示三相输入电压。

• ★定时器兼报警记录仪（服务管理器）：平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可自动记录因接线或操作错误造成的漏电告警、仪表超量程告警总次数，为学生实验技能考核提供统一标准。这一特色功能极大地提升了高性能初级维修电工及技能考核实训装置的考评便利性。

2. 交、直流电源

• 励磁电源：直流220V/0.5A，具短路保护。

• 电枢电源：直流0～220V/2A连续可调一路，具短路保护。

• 直流稳压电源：±12V/0.5A两路，+5V/0.5A一路，具短路软截止自动恢复保护。

• 交流电源：

• 变压器一组，原边可接220V或380V，副边输出36V、110V、20V、20V、12V、6.3V；

• 单相调压器一组，输出0～250V可调；

• 配备单相三极220V插座及三相四极380V插座。

3. 交、直流仪表

• 交流电压表：0～500V带镜面，精度1.0级。

• 交流电流表：0～5A带镜面，精度1.0级，具超量程报警、指示、切断总电源功能。

• 功率、功率因数表：采用微电脑、高精度A/D转换芯片和全数显电路，通过键控、数显窗口实现人机对话。硬软件均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A。测量功率因数时自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据供查阅。

• 直流电压表：数字式，0～300V，三位半数显，输入阻抗10MΩ，精度0.5级。

• 直流电流表：数字式，0～5A，三位半数显，精度0.5级，具超量程报警、指示、切断总电源功能。

以上仪表配置确保了高性能初级维修电工及技能考核实训装置的测量精度和安全性能。

(二) 实验桌

实验桌采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。桌子左右各设有两个带锁抽屉，方便存放实训器材。

(三) 实训挂箱

挂箱上已安装熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等，所有器件均采用国内外知名品牌。各种实训元器件的接线均在接线端子排上进行，避免长期拆装导致元器件损耗。通过走线槽进行工艺布线训练。实训电路与装置电源的连接采用安全插座和高可靠护套结构手枪插连接线，安全快捷。

1. 维修电工实训组件（一）

挂板上装有热继电器、交流接触器、按钮指示灯（6.3V）、接线端子和安全插座等。

2. 维修电工实训组件（二）

挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和安全插座等。

3. 维修电工实训组件（三）

挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。

4. 电子线路安装板

用于电子线路板调试时的固定。

5. 电子线路实训板（4块）

6. 三相鼠笼式异步电动机380V/Y

7. 三相鼠笼式异步电动机380V/△

这些挂箱和电机组件构成了高性能初级维修电工及技能考核实训装置的核心实训资源。

三、技术参数

• 输入电压：三相四线（或三相五线）380V±10%，50Hz

• 工作环境：温度-10～+40℃，相对湿度＜85%（25℃）

• 外形尺寸：1680×800×1600mm³

• 装置容量：＜1.5KVA

以上参数保证了高性能初级维修电工及技能考核实训装置在各类教学环境下的稳定运行。

四、实训项目

本高性能初级维修电工及技能考核实训装置提供四大类共计23个实训项目，全面覆盖初级、中级维修电工技能要求。

（一）电机控制类（17项）

1. 三相异步电动机直接启动控制

2. 三相异步电动机接触器点动控制线路

3. 三相异步电动机接触器自锁控制线路

4. 具有过载保护的正转控制线路

5. 按钮联锁的三相异步电动机接触器正反转控制线路

6. 三相异步电动机的顺序控制

7. 三相异步电动机的多地控制

8. 接触器控制Y/△降压起动控制线路

9. 时间继电器控制Y/△降压起动控制线路

10. 安装调试通电延时带直流能耗制动Y-△启动控制线路

11. 接触器联锁的正反转控制线路

12. 按钮接触器复合联锁电动机正反转控制线路

13. 接触器控制串联电阻降压起动控制线路

14. 时间继电器控制串联电阻降压起动控制线路

15. 工作台自动往返控制线路

16. 半波整流能耗制动控制线路

17. 单相运行反接制动控制线路

（二）机床线路类（2项）

1. C620型车床的接线、故障与维修

2. Z3040摇臂钻床接线、故障与维修

（三）电子技术类（4项）

1. 安装调试数字步进电机线路

2. 光控开关和报警电路

3. 设计并安装调试电压上、下限报警电路（全自动冰箱保护器）

4. 安装和调试数字钟电
