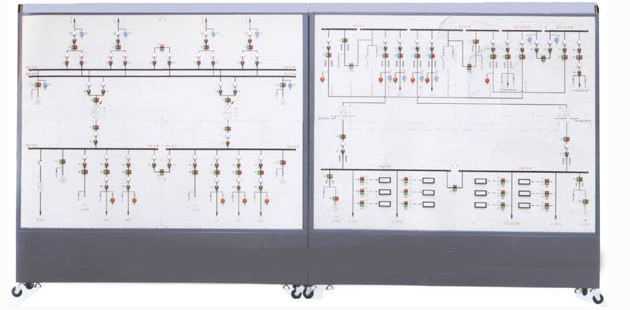

变电站及10KV供配电系统倒闸操作实训屏

变电站及10KV供配电系统倒闸操作实训屏

随着我国大中型企业不断增多，电力工业快速发展，电网结构日趋复杂、多样。同一电压等级内部以及不同电压等级之间的联系愈发紧密，在此背景下，正确、规范的倒闸操作成为保障电网安全稳定运行的关键。为此，我们专门研制了变电站及10KV供配电系统倒闸操作实训屏，这是一套面向职业院校、电力公司及职业技能培训部门的专业变电站倒闸操作实训屏。

一、系统概述：多电压等级，真实模拟

本变电站及10KV供配电系统倒闸操作实训屏涵盖了35kV、10kV和0.4kV三个典型电压等级。其中，35kV侧采用4路进线、双母带联络结构；10kV侧采用单母分段、两入两出、环网供电模式；0.4kV侧同样采用单母分段，并配备备用发电系统。学员可以在这套供配电系统倒闸操作培训装置上，进行各种复杂工况下的倒闸操作演练。此外，变电站的电压等级和结线方式也可根据用户要求定制设计，使其成为名副其实的变电站倒闸操作考核系统。

二、系统特点：真实、模块、形象、智能

1. 高度真实性：本变电站倒闸操作实训屏的所有元件布置、开关操作均严格参照工程实际，为学员营造出逼真的10kV供配电系统倒闸操作环境，真正做到学以致用。

2. 模块化设计：装置以单片机或PLC为核心，将开关组合模块单元化设计，扩展性强。用户可根据教学进度灵活增配模块，提升变电站及10KV供配电系统倒闸操作实训屏的利用率。

3. 形象化辅助：系统内置声光提示系统，可直观反馈操作结果，有效提升实训与考核效果，尤其适合供配电系统倒闸操作培训中的互动教学。

4. 软硬结合：本变电站倒闸操作实训装置还配有后台监控软件，客户可选购实现遥测、遥控功能，满足更高层次的教学与科研需求。

三、技术指标

• 输入电源：单相三线 ~220V±10%，50Hz

• 工作环境：温度 -10℃～+50℃

• 装置容量：＜1.5kVA

• 外形尺寸：4000mm × 2200mm × 500mm

四、实训项目：18项核心操作全覆盖

本变电站及10KV供配电系统倒闸操作实训屏支持以下18个核心实训项目，全面覆盖从运行方式切换到设备状态转换的各个场景：

1. 系统运行方式切换倒闸操作

2. 线路停电倒闸操作

3. 线路送电倒闸操作

4. 出线开关从运行状态转检修倒闸操作

5. 出线从检修状态转冷备用倒闸操作

6. 出线从冷备用转热备用倒闸操作

7. 出线从热备用转运行倒闸操作

8. 出线从检修转运行倒闸操作

9. 两路进线供电转一路供电倒闸操作

10. 一路进线供电转两路供电倒闸操作

11. 35kV母线从运行状态转检修倒闸操作

12. 35kV母线从检修状态转运行倒闸操作

13. 35kV变压器从运行状态转检修倒闸操作

14. 35kV变压器从检修状态转运行倒闸操作

15. 10kV母线从运行状态转检修倒闸操作

16. 10kV母线从检修状态转运行倒闸操作

17. 10kV变压器从运行状态转检修倒闸操作

18. 10kV变压器从检修状态转运行倒闸操作
