PLC电工实训装置,PLC电工实训台,PLC实验室（PLC+变频+电气控制+触摸屏）
在工业自动化技术飞速发展的今天，培养熟练掌握可编程控制器（PLC）、变频器、人机界面（HMI）等核心技术的应用型人才，已成为职业院校和高等院校电气类专业的首要任务。PLC电工实训装置正是为此目标而设计的综合性、模块化教学解决方案。本文将全面解析这款集PLC编程、变频调速、电气控制、触摸屏组态及工业通信于一体的先进实训平台，阐述其如何通过“学、做、练、创”一体化的模式，有效提升学生的工程实践能力和创新思维。
一、 产品定位：面向工业4.0的综合性实训中心核心
本PLC电工实训装置并非单一的教学仪器，而是一个完整的PLC实验室（PLC+变频+电气控制+触摸屏） 解决方案的核心装备。它主要服务于电气工程及其自动化、自动化、机电一体化等专业，支撑《电器控制与PLC技术》、《变频器应用》、《工业组态软件》等核心课程的教学、实验、课程设计及毕业设计。
该装置严格按照国家职业技能标准设计，其最大的价值在于打破了传统实验设备功能单一的局限，将离散的电气控制、逻辑编程、驱动控制、人机交互与网络通信技术有机融合。学生在一个平台上即可完成从基础电路安装、PLC程序编写、变频器参数设置到复杂系统联调的全流程训练，实现从理论知识到工业现场应用能力的无缝对接，是建设高水平、现代化PLC综合实训室的理想选择。
二、 核心优势与设计特点
模块化与开放性设计：装置采用积木组合式结构，核心控制屏搭配丰富的独立实训挂箱。特别是配置了标准网孔板实训单元，学生可如同在真实电控柜中一样，自由规划、安装、接线和调试交流接触器、继电器、按钮指示灯等真实电器元件，极大锻炼了电气系统硬件安装的实战能力。这种开放性设计是培养合格电工和电气工程师的基础。
技术集成度高，贴近工业现场：装置标配西门子S7-1200系列PLC、西门子V20变频器及昆仑通态触摸屏，均为当前工业主流品牌。它集成了开关量、模拟量、脉冲控制、变频调速、触摸屏组态及PROFINET/USS通信等功能模块，能够模拟和实现工业生产中大多数控制场景，使学生所学即所用。
信息化与网络化教学：支持基于现场总线的组态监控实训。通过网络，可实现教师机（主站）对学生机（从站）的实时监控和程序管理，模拟工业分布式控制系统。配套的组态监控软件和仿真实训软件，使得教学更加直观、高效，实现了“虚拟仿真”与“实物操作”的有机结合。
完善的安全保护体系：装置具有漏电压、漏电流双重保护，符合国家电气安全标准。所有强电接线点均有安全防护，确保师生在实训过程中的绝对安全。
三、 系统配置与功能详解

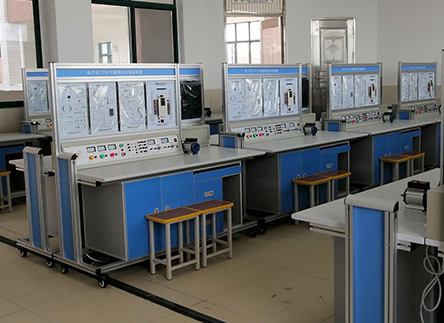

本PLC电工实训台由控制屏、实训桌、核心主机组件、系列化实训模块、变频器挂箱、触摸屏挂箱、电机及导轨等部分组成，配置全面，开箱即可开展教学。
（一）智能控制屏
电源管理单元：提供三相四线380V和单相220V安全电源，由钥匙开关和急停按钮控制，带电压指示和保险保护。
核心控制单元：搭载主流工业级西门子S7-1200 PLC（CPU 1215C），并扩展数字量模块及RS485通信模块，为复杂控制提供充足的I/O点与通信能力。
信号与测量单元：提供0-10V/4-20mA可调模拟量信号、直流数显电压电流表、逻辑电平输出/指示、蜂鸣器、继电器等，满足各类传感器和执行机构的模拟与测试需求。
（二）丰富的实训模块组件（挂箱）
装置配备十余个专用实训挂箱，每个挂箱模拟一个典型的工业控制对象，将抽象的控制逻辑转化为直观生动的实训项目：
基础逻辑训练：抢答器、交通灯、音乐喷泉、天塔之光等，用于掌握基本指令和顺序控制。
过程控制模拟：多种液体混合、自动送料装车、水塔水位、自动洗衣机等，用于训练时序控制、条件判断及模拟量处理。
定位与运动控制：机械手、四层电梯、加工中心、步进电机/直线运动实物模块等，用于学习定位控制、中断处理和运动控制指令。
高级应用与驱动：直流电机调速/温度PID控制模块，用于掌握模拟量闭环控制；变频器实训组件和触摸屏实训组件，用于学习驱动参数设置、通信组态和人机界面设计。
（三）动力与测量机构
包含三相鼠笼异步电机、直流电机、高精度电机导轨、光电编码盘测速系统及数显转速表，可完成电机各种运行控制及速度闭环实训。
四、 全体系实训项目规划
该装置支持从认知到创新、从单元到综合的阶梯式实训体系，涵盖超过40个实训项目：
PLC基础与电气控制技能层
PLC硬件认知、编程软件应用、基本指令练习。
典型电动机控制实操：在网孔板上完成电机点动、自锁、正反转、星-三角降压启动的硬件安装与PLC编程控制，夯实传统电工与PLC结合的应用基础。
PLC模拟与实物控制应用层
模拟对象控制：完成交通灯、装配流水线、混料罐、自动售货机等15个以上经典模型的编程调试，深入理解程序设计思想。
实物对象控制：操控步进电机和直线运动模块进行精确定位；控制直流电机实现调速；利用PID算法完成温度闭环控制，接触工业核心控制技术。
PLC、变频器、触摸屏综合应用层（核心价值体现）
变频器面板操作、多段速控制、模拟量调速。
基于PLC的变频控制：实现PLC通过数字量、模拟量控制变频器，完成电机正反转、多段速及闭环调速。
触摸屏组态工程：设计人机界面，实现对PLC程序的监控、参数设置及设备操作。
网络通信综合实训：实现PLC、触摸屏与变频器之间的通信控制（如USS协议），并完成基于上位机组态软件的现场总线网络监控，触摸现代工厂的“神经脉络”。
综上所述，这款PLC电工实训装置是一个设计先进、功能强大、安全可靠的综合性教学平台。它成功地将离散的知识点融合于连贯的工程项目中，通过“真设备、真流程、真技术”的实战化训练，使学生不仅能掌握PLC编程技术，更能精通其与变频驱动、人机交互、电气安装的协同应用。选择此设备，不仅是采购了一套高质量的PLC实验设备，更是投资了一个能够持续培养适应智能制造产业需求的、具备系统集成能力的高技能人才的实践教学体系。它是职业院校和高等院校打造金牌专业、建设示范性实训基地、提升核心竞争力的战略性选择。
