PLC可编程控制器实训台（变频器、触摸屏）
在现代化工业自动化教学与技能培训中，一套功能全面、贴近工业现场的PLC可编程控制器实训装置是提升学生实践能力的核心装备。本文将详细介绍一款集成了变频器与触摸屏的PLC可编程控制器实训台，阐述其如何成为培养智能制造时代高技能人才的理想平台。
一、 核心定位：一体化综合实训平台
本PLC可编程控制器实训台并非简单的设备堆砌，而是一个系统化的PLC综合实训装置。它深度融合了PLC控制器、变频调速模块、工业触摸屏、总线通信以及丰富的虚实结合实训模块，构建了一个从逻辑控制、过程控制到运动控制和人机交互的完整教学闭环。该PLC变频器触摸屏实训台旨在让学员在一个平台上即可掌握现代工业控制系统的集成设计与调试技能。
二、 系统核心构成与关键技术指标
本装置采用模块化、网孔板式设计，具备极高的灵活性与扩展性。
1. 核心控制单元：
PLC主机：采用业界主流的三菱FX3U-48MR可编程控制器，48点I/O（24输入/24输出），所有接口已引至面板，可直接连接各种实训模块和执行器。
变频调速模块：集成三菱FR-D720S (0.4KW) 变频器，支持RS485通信，可实现多段速、模拟量调速及网络化控制，是学习电机调速技术的核心。
人机交互模块：配备7英寸昆仑通态触摸屏，256色显示，用于组态监控画面设计，实现PLC与触摸屏的协同控制实训。
2. 平台结构与电源系统：

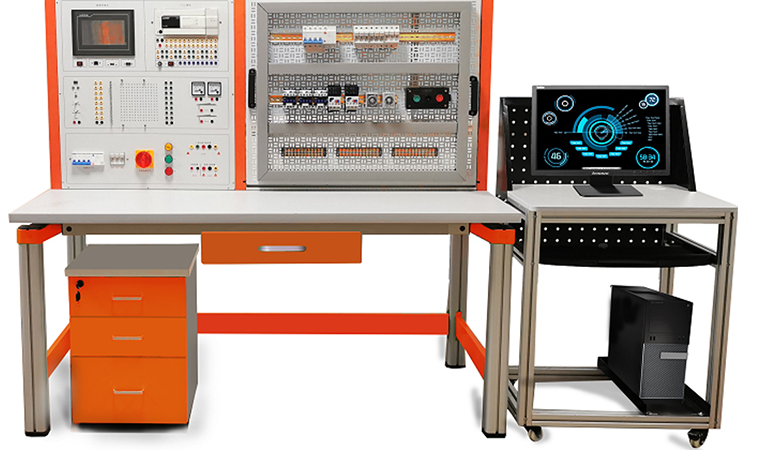

结构：实训台由实训屏、实训桌、电脑桌等组成。实训屏左侧为PLC主机及电源控制箱，右侧为大型网孔板（650 * 580mm），可自由安装各类电气元件，实现“硬件接线+软件编程”的真实工程训练。
电源：提供三相380V及多种直流电源（如24V、0-12V可调），具备漏电、过流保护，满足PLC、变频器、触摸屏及各类传感器、执行器的供电需求。
3. 关键技术性能：
输入电源：三相四线380V±10% 50Hz
容量：<0.5KVA
安全防护：多重安全保护，符合国家标准。
三、 核心特点与教学优势
深度集成，贴近工业：本PLC实训装置将PLC、变频器、触摸屏三大工业核心部件无缝集成，模拟真实产线控制环境，完成从单一逻辑控制到复杂综合系统的技能跨越。
模块化与高扩展性：采用积木组合式结构与标准网孔板，可根据教学需要灵活增配开关量、模拟量、通信模块等，满足不同专业、不同层次的实训要求。
虚实结合，教学高效：
实训练习：提供超过36个PLC实训模块（如机械手、电梯、流水线、机床改造等）及真实电机负载，进行硬件接线与调试。
仿真教学：配套数字孪生仿真系统，可在3D虚拟场景中模拟与实物一致的36个控制项目，实现“先虚后实，虚实互验”，安全高效，降低损耗。
四、 丰富的PLC可编程控制器实训项目
该平台支持从基础到高级，从单一到综合的全系列实训，是PLC实验台和PLC培训设备的典范。
（一）PLC基础与逻辑控制实训
基本指令应用（与、或、非、定时、计数、移位）。
典型项目：抢答器、交通灯、流水线、天塔之光、音乐喷泉等。
（二）工业模拟与实物控制实训
模拟工业场景：三层电梯控制、自动售货机、自动门控制、全自动洗衣机、邮件分拣系统等。
实物电机控制：三相异步电机的点动、自锁、正反转、星三角启动等PLC控制实训。
（三）机床PLC改造专项实训
涵盖CA6140车床、X62W铣床、T68镗床、M7120磨床、Z3050摇臂钻床等经典机床的PLC改造控制项目，无缝衔接工厂技术改造需求。
（四）PLC、变频器、触摸屏综合应用实训（核心亮点）
此为PLC可编程控制器实训台最具价值的部分，完美体现“综合”二字：
变频器专项：参数设置、多段速控制、模拟量调速、PID控制。
触摸屏专项：画面组态、数据输入/显示、报警制作。
综合控制：
PLC与变频器控制：通过PLC数字量/模拟量控制变频器实现电机正反转、调速。
PLC与触摸屏控制：通过触摸屏监控PLC程序，设置参数。
网络化综合控制：实现基于PLC、触摸屏与变频器的RS485通信控制，构建完整的小型工业自动化监控系统。
