电气设备安装调试技能实训装置
在电工技能培训与职业资格鉴定领域，一套高度仿真、功能完备的实训设备是提升学员实操能力的核心关键。本文深入介绍的电气设备安装调试技能实训装置，正是严格遵循国家《电气设备安装工》职业标准研制而成，专为职业院校教学、企业员工培训及初级/中级电气设备安装工技能考核打造的一体化解决方案。本装置完美模拟真实建筑电气环境，是掌握电气照明安装调试技能与低压电气控制技能的理想平台。
一、电气设备安装调试技能实训装置的核心设计理念与特点
本装置以典型的建筑户型结构为蓝本，创新性地将理论教学与实操训练融为一体。其最大特点是采用模块化建筑电气实训模型设计，涵盖了从配电箱安装、线管敷设、穿线、到各种灯具、开关、插座安装，直至完整照明与动力控制回路调试的全流程。各部分既能独立进行专项技能训练，也能灵活组合成复杂的综合系统，全面覆盖《电气设备安装工（初级/中级）》的考核要点。

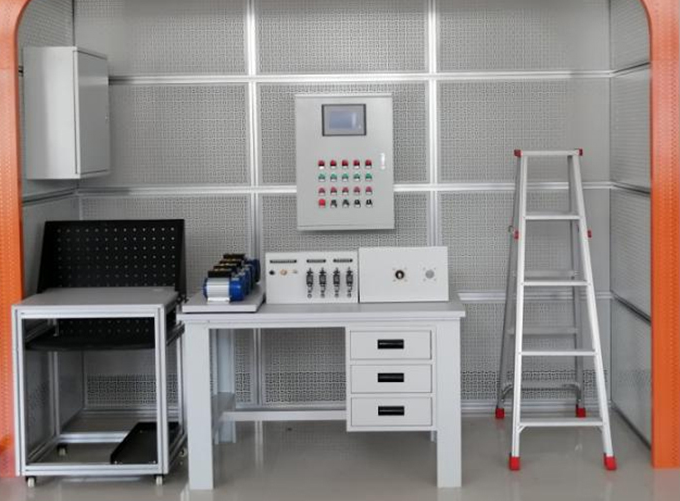

高度仿真，实战性强：装置以铝型材骨架和网孔板构成模拟房，学员可在上面进行如同真实环境的室内配线安装与调试，训练规范的布线工艺和安装技巧。
核心器件，优质可靠：配电箱、开关、灯具、接触器、断路器等均选用市场主流优质产品，确保学员接触到的是最接近工程实际的元器件，提升训练的实效性。
安全至上，防护周全：装置输入采用三相四线制，并设有漏电、过载、短路等多重保护，为教学实训安全提供了坚实基础。
二、装置核心组成模块详解
本电气设备安装调试实训平台结构科学，主要由以下部分构成：
模拟建筑实训区：装置主体，提供真实的安装墙面（网孔板），用于进行PVC管敷设、线槽安装、灯具固定、配电箱挂装等所有施工环节。
电源与控制模块箱：提供三相四线制380V和单相220V安全电源，并集成有电气控制箱模块，内装低压断路器、接触器、热继电器、时间继电器等常用控制电器，用于完成电机控制线路的安装与调试。
动力执行模块：包含三相异步电动机、双速电机等负载，用于实现电机正反转、Y-△降压启动、双速控制等经典电气控制回路实训项目。
装配桌与工具柜：提供宽敞的器件装配与线路接线工作台，底部工具柜用于存放专用工具与耗材，培养学员良好的工作现场管理习惯。
三、引领教学的智能化升级亮点
为适应现代智慧电工与安全教学的需求，本装置可选配两大先进系统：
★ 物联网实验室安全用电智能调控系统
此系统为本电工技能实训考核装置增添了强大的智慧安全与能效管理维度。它能实时监测实训线路的电压、电流、温度、漏电等状态，在发生触电或短路风险时能在0.1秒内瞬间断电。同时，通过物联网技术，可将所有用电数据上传至云端平台，实现用电数据的可视化监控、历史查询、故障预警与能效分析，让学员提前接触并掌握智能用电管理与安全防护的先进理念与技术。
★ 数字孪生仿真教学系统
为解决复杂设备调试难、危险性高的问题，系统配备了电气控制数字孪生仿真软件。该系统通过硬件接口与电脑连接，可在3D虚拟环境中对数十个经典工业场景（如三相异步电动机控制、机床电路改造、自动流水线、电梯模型等）进行仿真调试。学员可先在虚拟世界中安全、低成本地完成编程与逻辑测试，再将成功程序下载至实物装置运行，实现了“虚-实结合、理实一体”的高级电工技能培训新模式，极大拓展了实训的深度与广度。
四、核心实训项目一览（覆盖初、中级核心技能）
本装置可完成的实训项目丰富全面，旨在系统化提升学员的电气设备安装与调试能力：
基础工艺与照明电路实训：
电工基本布线工艺训练
一灯单控、双控、三控及声光控线路安装
日光灯、配电板安装与接线
单相电度表直接与经互感器接线
完整室内照明系统安装与调试
低压电气控制电路实训：
三相异步电动机的点动、自锁连续运行控制
电动机的Y-△降压启动控制线路安装
使用倒顺开关、接触器、按钮联锁实现电动机正反转控制
电动机的多地控制与工作台自动往返控制
电动机的串电阻降压启动与能耗制动控制
安全规范与故障排查：
在接近真实的操作中，学习并养成安全操作规范。
教师可设置隐蔽故障，训练学员使用万用表、验电笔等工具进行电气故障诊断与维修的技能，这是电气设备安装工技能考核中的重要环节。
五、标准配置清单（摘要）
为保证实训的完整性与专业性，装置提供全套组件，包括但不限于：明装配电箱、漏电断路器、空气开关、单相电度表、各类照明灯具（平灯头、日光灯套件）、开关插座、交流接触器、热继电器、时间继电器、按钮、行程开关、三相异步电动机、PVC线管线槽、全套电工工具（剥线钳、压线钳、万用表、手电钻等）及安装辅材。
