风力发电系统
本平台是一套面向高等院校、职业技术学校的风力发电系统一体化教学解决方案。它通过实物化的系统设计，真实展现了从风能捕获、电能变换到负载应用的完整产业链条。平台利用可调风速风源模拟自然风况，并接入多样化负载，可逼真反映不同运行条件下的系统特性。该风力发电系统平台旨在帮助学生、研究生及科研人员深刻理解风能基础知识，掌握各种风力发电技术的核心原理，并培养其在风力发电系统的安装、调试、运行、维护及故障诊断等方面的综合实践能力。
一、 系统结构与工作原理

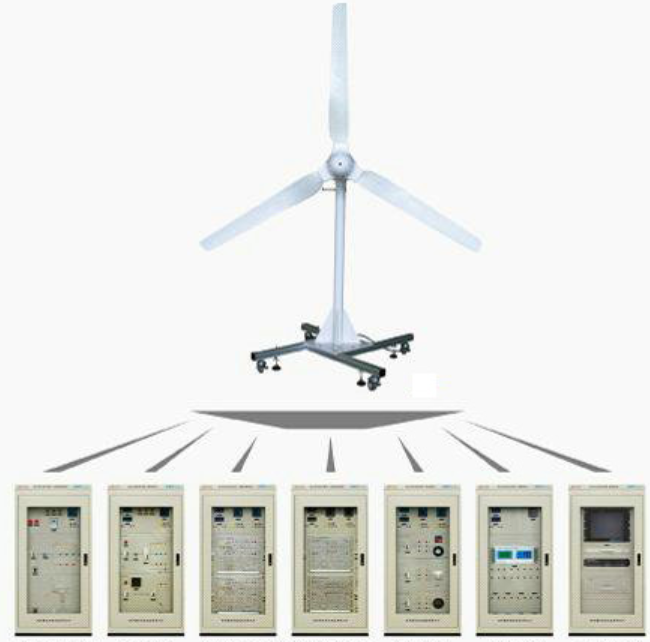

本教学用风力发电系统采用模块化设计，结构清晰，完整包含以下核心单元：
风源控制系统：由可调速鼓风机及控制器组成，用于模拟不同风速、风向的自然风况。
模拟风机与控制系统：包含真实的小型风力发电机及其偏航、限速等控制单元，是能量转换的核心。
储能与逆变系统：由蓄电池组与离网逆变器构成，实现电能的储存和直流到交流的转换。
负载与监测系统：包含各类用电负载，以及用于实时监测风速、风向、电气参数的仪表。
中央控制系统：集成PLC、控制器等，实现对整套风力发电系统的协调管理与数据采集。
其工作原理为：风源系统产生可控风能，驱动真实的风力发电机旋转发电，所产生的电能经过控制器进行整流和稳压，一部分为储能电池充电，另一部分可通过离网逆变器转换为交流电，为负载系统供电。整个风力发电系统的运行状态可由控制系统进行监控和调节。
二、 核心系统参数
本风力发电系统平台的主要设备技术参数如下，确保实验的准确性与可靠性：
风力发电机：额定功率300W，叶轮直径1.65m，启动风速2.3m/s，额定风速12m/s，输出为三相交流电。
风速风向仪：测量范围风速0-45m/s、风向0-360°，精度高，带报警功能，支持RS-232通讯，用于实时监测风力发电系统的输入风能。
可调风源（鼓风机）：风量4670m³/h，功率2.2kW，可无级调速，精确模拟不同风况。
电气操作柜：集成显示仪表、控制开关、户用型控制器及调速装置，是操作和监控整个风力发电系统的人机交互界面。
三、 实验教学内容
基于此套完善的风力发电系统，可开展以下九大类核心实验：
限速保护实验：包括机械与电控两种限速保护系统原理的实验验证。
功率与速度控制实验：风机过功率保护、超速保护及不同转速下的发电特性曲线测试。
风能评估实验：风况检测与测量技术实践。
系统运行实验：独立风力发电系统的并网（模拟）与离网运行实验。
高级控制实验：风光互补最大功率点跟踪（MPPT）控制实验，探究风力发电系统的最佳能量捕获策略。
综合设计实验：整合各单元，进行风力发电系统的设计、仿真与调试综合训练。
四、 系统单元深入介绍：以风源与控制系统为例
风力发电系统的核心在于对风能这一随机性输入的高效、安全利用。本平台的风源控制系统与主控制系统，正是研究这一课题的关键。
功能概述：该单元通过直流无刷电机精确控制鼓风机转速，以此模拟自然界风速的变化。同时，配合风向检测与偏航系统，可模拟风向变化，研究偏航控制对风力发电系统输出效率的影响。其核心功能是实现最佳功率点跟踪控制，即通过调节发电机转矩与转速，使风力发电系统在不同风速下均能输出最大功率。
教学与科研价值：本平台为研究风力发电系统的控制策略提供了理想环境。利用变频器驱动异步风机模拟风力特性，可在实验室安全、可重复地实现风速与转速的多种工况组合。实验表明，该系统能够精确模拟风力机特性，为开展风力发电控制技术、电力电子变换及系统集成等研究提供了坚实基础。
