太阳能电池组件生产实验线

太阳能电池组件生产实验线

太阳能电池组件生产实验线是为满足新能源教学与技能实训而设计的综合性平台。它完整复现了从原材料到成品的工业化生产过程，是深化理解光伏组件制造技术的理想教学系统。以下将从系统组成、核心设备技术参数及实训内容等方面，详细介绍这条生产线。

一、系统组成与功能概述

本太阳能电池组件生产实验线是一套教学型生产线实训系统，年设计生产能力达130KW，占地面积约210平方米，可加工功率小于160Wp的组件。整套系统模块化设计，主要包含以下部分：

• 工艺设备系统：涵盖核心加工设备与辅助设备，构成太阳能电池组件生产实验线的主干。

• 质量检验系统：确保组件性能达标的关键环节，贯穿生产始终。

• 周转运输系统：连接各工位，保障生产流程流畅高效。

• 调试验收、仓储及公共配套系统：为整条太阳能电池组件生产实验线提供物料、能源与基础支持。

二、核心工艺设备与技术参数

1. 主要加工设备

• 玻璃干燥清洗机 ：负责组件盖板玻璃的清洁与干燥，是太阳能电池组件生产实验线的首道工序设备。可清洗厚度2-6mm、宽度≤1500mm的玻璃，为后续层压奠定基础。

• 太阳能电池组件层压机：生产线核心设备，通过真空热压将电池片、EVA、背板等封装成一体。层压范围900×500mm，采用PID温控（±2℃），抽真空速率达15L/秒，直接决定了组件的封装质量与寿命。

• 太阳能电池组件装框机 ：为层压后的组件安装铝合金边框，提供结构保护。采用气动与液压混合动力，确保组框精度（对角线偏差±1.5mm内），是太阳能电池组件生产实验线提高产品机械强度的关键步骤。

• 激光划片机 ：用于根据需要精确切割电池片。波长1064nm，最大功率≥50W，切割线宽≤0.05mm，展现了生产线在精密加工方面的能力。

2. 关键辅助设备

• 工作台系列：包括EVA/TPT裁剪台、铺设台、检测台等，采用防静电设计，是手动或半自动操作的基础平台。

• 自动裁剪机：用于精确裁剪互连条，裁料精度高，加工速度可达350根/分钟，提升太阳能电池组件生产实验线的自动化水平。

• 焊接系统：包括单焊台、串焊台及多工位太阳能电池焊接系统(ZDF-S522-4)，实现电池片的串联焊接，台面恒温控制确保焊接质量。

三、质量检验与过程支持系统

1. 质量检验系统

• 太阳能电池单片分选仪：对电池片初始性能进行分级筛选，光强不均匀度≤±2%，保证组件内电池片性能一致，是控制太阳能电池组件生产实验线产品质量的第一关。

• 太阳能电池组件性能测试仪 ：模拟太阳光（100mW/cm²）对成品组件进行I-V特性测试，测量误差≤2%，是检验组件最终输出功率是否达标的核心设备。

• 太阳能电池组件缺陷检测仪 ：采用高分辨率CCD相机，自动检测组件内部的隐裂、碎片、异物等缺陷，最大检测尺寸2000x1400mm，确保出厂组件可靠性。

2. 周转运输与物料系统

• 周转车系列：包括成品、待压组件及物料周转车，采用防锈材质与万向轮设计，确保太阳能电池组件生产实验线内部物流顺畅。

• 物料与公用工程：系统配备完整的调试验收材料（如电池片、EVA、玻璃、铝框等）以及三相供电、压缩空气、供水等公共配套设施，构成完整闭环。

四、实训内容与教学目标

通过操作此条太阳能电池组件生产实验线，学员可完成以下核心技能实训：

1. 认知实训：识别太阳能组件各类原材料（电池片、玻璃、EVA、背板、边框等）。

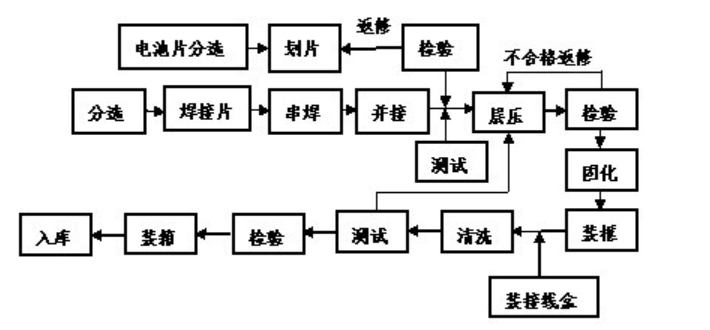

2. 流程掌握：深入学习组件生产的完整设备工艺与加工工艺流程。

3. 系统设计：理解组件电气结构与机械结构的匹配设计原理。

4. 检测技能：掌握组件光电性能测试（Isc, Voc, Pmax等）与质量缺陷检测（EL检测）的核心技能。

5. 实操强化：通过全流程动手操作，全面提升在太阳能电池组件生产实验线上的实践技能与问题解决能力。
