综合机床电气电路实训考核鉴定装置 （四个机床电路）
在电气自动化教学与维修电工技能鉴定领域，如何系统、经济地开展多种工业设备电路的教学与考核，一直是教学设备规划的关键。为此，我们倾力打造了这款综合机床电气电路实训考核鉴定装置（四个机床电路）。本装置采用先进的模块化挂箱设计，集Z35摇臂钻床、M7120平面磨床、电动葫芦及CW6163普通车床四大典型控制电路于一体。通过灵活更换实训挂箱，即可实现四大电路的专项教学与深度排故训练，是一款投资回报率高、实训功能强大的模块化机床电气技能实训平台，完美服务于院校教学、社会培训及职业技能等级认定。
一、 核心定位：四位一体、灵活配置的模块化实训解决方案
本装置专为各类职业技术院校、企业培训中心及维修电工职业技能鉴定站所设计。其核心理念在于“一机多用，按需切换”，通过一套主控平台搭配四个独立的功能挂箱，全面覆盖工厂中常见的钻、磨、起重、车四大类设备的电气控制系统。这种创新的综合机床电气电路实训考核鉴定装置设计，不仅极大提升了设备的使用率与经济效益，更有助于学员横向对比、融会贯通不同机械设备的电气控制逻辑，是培养学员综合维修能力的高效四机床电路实训台。
二、 核心优势：经济、安全、智能、真实
一机四用，经济效益卓越：一套主机平台，即可完成四种完全不同类型设备电路的实训与考核。这种模块化设计有效避免了重复购置多套单一设备的高昂成本，大幅节约了实验室空间与采购预算，实现了教学资源的高度集约与高效利用。
工业级配置，实训真实有效：所有电路挂箱均严格采用工业现场通用的标准电器元件，确保学员所学即所用，技能训练与未来岗位需求无缝对接，构建真实的工程实践环境。
多重智能防护，管理考核科学：
全面电气安全：配备电压型与电流型双重漏电保护。核心电源输出回路采用单片机技术实时监控，对相间、线间过载或短路故障实现毫秒级响应，自动切断电源并声光报警，为操作者提供坚如磐石的安全保障。
智能考核管理：内置实验管理器，具备定时、定时报警、自动切断电源等功能，为标准化、规范化的技能培训和鉴定考核提供了统一的硬件标准，是公正的维修电工技能鉴定装置。
独立设故系统，技能训练深入：每个机床电路挂箱均配备专属的故障设置盒，可模拟设置17-25个该类设备常见的典型电气故障。故障设置隐蔽、灵活，能全方位、高强度地训练学员的机床电气故障分析与排查能力，直击维修电工技能核心。
三、 详细技术规格
输入电源：三相四线制 380V ±10% 50Hz
工作环境：温度-5℃ ~ +40℃，相对湿度＜85%（25℃）
整机容量：＜1.5KVA
装置尺寸：1500mm × 750mm × 1400mm（长×宽×高）
四、 系统化结构组成

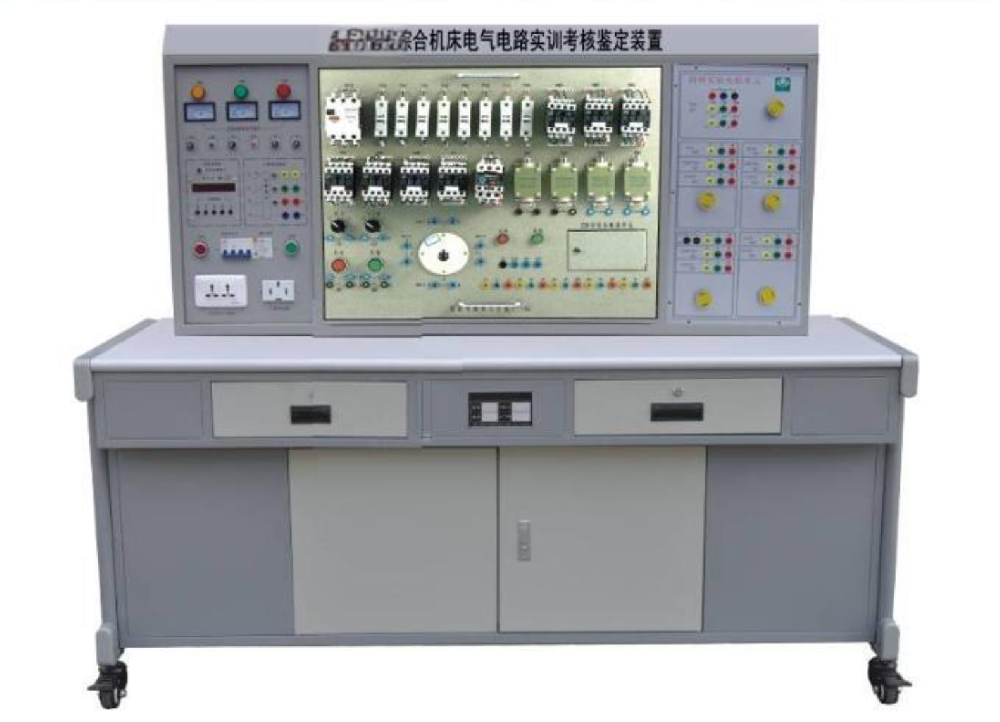

装置由主控实训屏、可换式机床电路挂箱、多功能实训桌三大模块构成，布局合理，操作便捷。
（一）主控实训屏
主控功能板：集成三相电源总控、450V三相电压指示、电源状态指示、智能监控保护系统及实验管理器。额外提供380V和220V辅助电源插座，便于连接示波器等检测仪器。
辅助器件安装屏：安装有演示电机组，所有接线端子安全引出，可通过专用导线与任意工作挂箱连接，直观验证电路动作的正确性。
（二）核心模块：四大可换式机床电路实训考核挂箱
这是本装置实现“一机四用”功能的核心，四个挂箱对应四套完整的工业控制系统：
Z35型摇臂钻床电路技能实训考核挂箱：可设置多达24个故障点，深入训练主轴旋转、摇臂升降、立柱松紧等复杂控制逻辑及联锁保护故障的排查。
M7120型平面磨床电路技能实训考核挂箱：可设置25个故障点，专注于电磁工作台充退磁、液压泵控制、砂轮升降等典型磨床电气故障的诊断与修复。
电动葫芦电路技能实训考核挂箱：可设置26个故障点，重点针对起重设备中吊钩升降、小车平移的控制，以及限位、联锁等安全电路的故障分析。
CW6163普通车床电路技能实训考核挂箱：可设置17个故障点，覆盖主轴启停、冷却控制、刀架快速移动等车床核心电气功能的故障排除。
（三）稳固耐用实训桌
采用优质金属结构，承重性强，桌面耐磨防划，配有储物空间，方便挂箱与工具的整理与存放。
五、 全面的教学与考核功能
本综合机床电气电路实训考核鉴定装置（四个机床电路） 可支持完整的“学、练、考”闭环：
电气原理认知与电路分析：对照挂箱实物与图纸，深入学习四种设备迥异的电气控制原理、元器件作用及工作流程。
模拟操作与系统调试：在安全规范下，进行上电操作与调试，观察各电器元件的动作顺序与电机运行状态，深化对控制逻辑的理解。
核心实战：电气故障诊断与排除（核心考核功能）：
学员根据预设的故障现象，运用万用表等工具，遵循电气原理进行逻辑分析，逐步排查，最终定位并排除故障点。
全面覆盖机床无法启动、电机异常、控制失灵、保护失效等各类常见故障，极大强化学员解决实际问题的综合能力。
