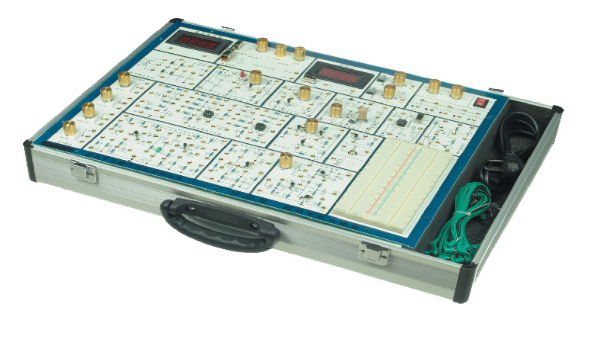

模拟电路技术实验箱
在电子技术基础课程的教学中，实践与理论的结合至关重要。为了满足《高等工业学校电子技术基础》教学大纲的实验要求，并融合众多专业教师的丰富经验，我们精心设计推出了这款功能全面、扩展性强的模拟电路技术实验箱。它不仅涵盖了《模拟电子技术基础》课程的全部实验内容，为初学者提供了扎实的验证性实验电路，同时也为课程设计和拓展性学习搭建了高效的平台，是电子工程及相关专业师生不可或缺的教学工具。
一、 系统核心特点
模块化设计，扩展性强
本模拟电路技术实验箱采用先进的单元电路设计理念。每个基础单元即为一个独立实验模块，学生可通过外接不同元件改变电路参数，或自由组合多个单元电路，灵活构建复杂的实验系统。这极大地激发了学生的创新思维，满足了从基础验证到综合设计的全阶段教学需求。
原理图示化，培养实践能力
所有实验的电路原理图均直接印刷在实验板表面，清晰直观。学生需要根据原理图自行搭建电路连接，这一过程能有效锻炼其独立分析电路、动手操作及排除故障的能力，使模拟电路技术实验箱不仅是学习工具，更是能力提升的平台。
元件直观化，增强感性认识
大部分电阻、电容、二极管、三极管等分立元器件直接安装在实验板正面，学生可以近距离观察和测量，加深对电子元件的实物认知和理解。
连接可靠，经久耐用
实验箱所有连线插孔均采用高质量的锁紧式镀金插孔，并通过焊接牢固固定。这种设计有效防止了松动和氧化，确保接触可靠、寿命长久，同时使得维护工作简单便捷。
开放扩展区，支持创新设计
特别配备了两块进口高质量面包板，构成独立的扩展实验区。学生可自由插接各类元器件及集成电路，进行课程设计、毕业设计或自主创新实验，充分体现了模拟电路技术实验箱卓越的适用性和扩展性。
全面保护，安全可靠
所有直流电源输出均配备过流保护及自动恢复功能，有效防止因误操作导致的设备损坏，保障实验过程的安全。
坚固美观，便携易用
箱体采用一体成型铝合金材料制造，结构牢固，重量轻盈，绝缘性能优异。外观设计现代气派，开合方便，便于搬运和存放。
二、 系统组成详述
本模拟电路技术实验箱集成了实验所需的各种信号源、测量仪表及丰富的电路单元：
电源系统：提供多路稳定、安全的交直流输出，包括固定±12V、+5V，可调正负电源等，满足多样化实验的供电需求。
信号源：内置双路可调直流信号源与函数发生器，可输出正弦波、方波、三角波等多种波形，频率范围宽。
测量仪表：集成数字频率计和直流电压表，便于学生在实验过程中直接测量关键参数。
电路资源：
分立元件电路区：包含单级/两级放大、差动放大、负反馈、功率放大、场效应管、可控硅等十余个经典电路模块。
集成模拟电路区：提供运算放大器、集成功放、集成稳压器等核心集成电路。
扩展区：配备两块进口面包板，用于自主搭建电路。
实验箱尺寸：510mm * 330mm * 100mm，布局紧凑合理。
三、 丰富的实验项目支持
利用这款模拟电路技术实验箱，可完成包括但不限于以下实验项目，全面覆盖教学重点：
常用电子仪器使用与晶体管测试
单级、两级放大电路与负反馈放大电路研究
射极跟随器与差动放大电路实验
集成运放应用：比例求和、积分微分、有源滤波、电压比较
波形发生与变换电路（RC/LC正弦波振荡器、方波三角波发生器等）
功率放大电路（OTL、集成功放）
直流稳压电源实验（整流滤波、串联稳压、集成稳压器）
场效应管与可控硅特性实验
综合设计与研究性实验：
函数信号发生器的组装与调试
温度监测与控制电路设计
基于运算放大器的简易万用表设计与调试
